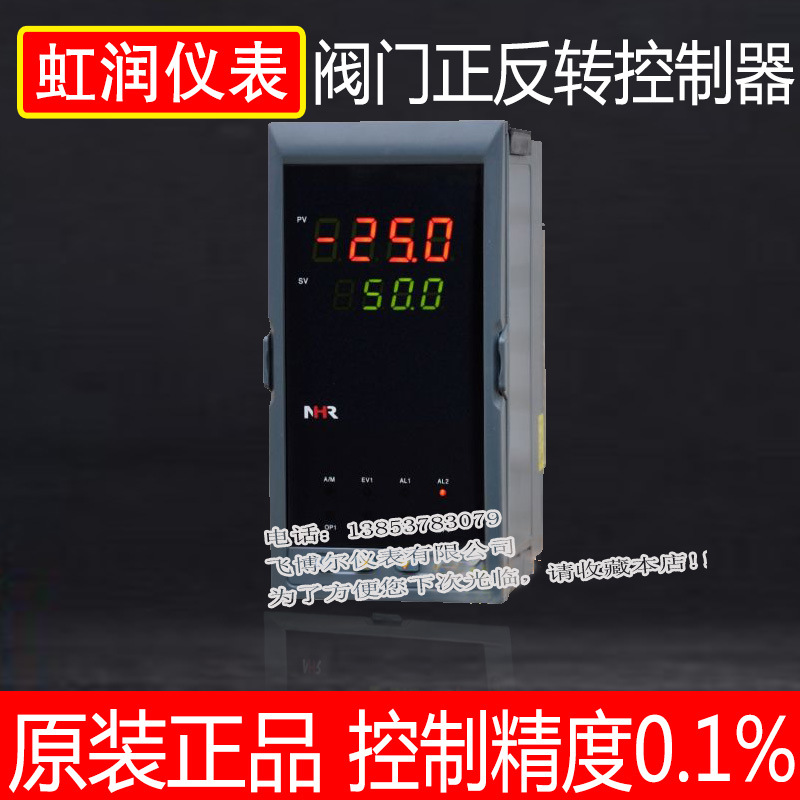

新虹潤NHR-5500系列手動操作器
註：此價格為基礎功能，為瞭確保您的正常使用，定貨前請先與店傢確認功能和價格，謝謝！
概述
新虹潤NHR-5500系列手動操作器適合作為DCS系統回路調節控製輸出和智能調節器控製輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，並配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控製、報警控製、數據采集等功能。
雙屏LED數位顯示，PV顯示外給定值，SV顯示閥位反饋值，外給定值、閥位反饋值可以選擇百分比光柱模擬指示(0～100％)。
具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度
具備“上下限報警”、“閃爍報警”、“手動狀態報警”等報警功能。帶LED報警燈指示
可搭配各種調節閥使用，一量調節閥失效，可由本產品手動控製操作，並可取代伺服放大器直接驅動閥門。
可帶一路模擬量控製輸出或一組開關量控製輸出(繼電器正轉、反轉控製)及一路模擬量變送輸出。
可實現手/自動無擾切換功能，手動切除到自動時，采用逼近算法，並帶切換限幅功能。
支持RS485、RS232串行介面，采用標準MODBUS RTU通訊協議。
機表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。
| 機表選型 |
NHR-5500□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①規格尺寸 | ②PV第一路外給定輸入分度號/③SV第二路閥位反饋輸入分度號 | | 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） | A
B
C
D
E
F
K
L | 160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
160*80*110mm（橫式/光柱）
80*160*110mm（豎式/光柱） | 00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 | 熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 | | ④控製輸出（OUT1） | | 代碼 | 輸出類型（負載電阻RL） | 0
1
2
3
4
5
K1
K3
K4
K5 | 4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控矽觸發脈沖輸出
固態繼電器驅動電壓輸出
雙向可控矽通斷輸出 | | ⑤變送輸出（OUT2） | | 代碼 | 輸出類型（負載電阻RL） | X
0
1
2
3
4
5 | 無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) | | ⑥報警輸出（繼電器接點輸出） | | 代碼 | 報警限數 | X
1
2
3
4 | 無輸出
1限報警
2限報警
3限報警
4限報警 | | ⑦通訊輸出/外部事件輸入 | ⑧饋電輸出 | | 代碼 | 通訊介面/數字量輸入介面 | 代碼 | 饋電輸出（輸出電壓） | X
D1
D2
D3
Y1
Y2
Y3 | 無通訊輸出
RS-485通迅介面（Modbus）
RS232通迅介面（Modbus）
RS232C打印介面
外部事件輸入1（強製手動）
外部事件輸入2
外部事件輸入3 | X
1P
2P | 無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路
12V，第二路24V饋電輸出。 | | ⑨供電電源 | ⑩備註（無可省略） | | 代碼 | 電壓范圍 | | A
D | AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
|
| 備註： |
1、選型時請根據接線圖來選擇功能，由於尺寸小的機表接線端子少帶不瞭全功能，有的功能在同組端子上隻能選擇其中一種功能。
2、規格尺寸為F型的機表不帶RS232C打印介面。
3、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
例1：NHR-5500A-27/27-0/0/2/X/X-A(模擬量控製) |
