QW-TZ氣動執行器裝置

一、產品簡介

上海宇行氣動閥門廠生產：QW-TZ01,QW-TZ02,QW-TZ03,QW-TZ04,QW-TZ05氣動執行器，閥門驅動裝置

選擇QW—TZ精小型氣動裝置的十個理由

1、底部軸裝配合為小模數齒鍵便於不同角度安裝和拆裝。
2、配板式電磁換向閥符合NAMUR標準，簡化瞭裝置，無須任何管子連接。
3、軸的頂部上端附有開關指示器。
4、可選擇順時針旋轉和逆時針旋轉。
5、缸體內外表麵經硬質陽極氧化防腐處理，提高壽命。
6、缸體內表麵的特殊處理保證最小磨擦。
7、法蘭連接尺寸符合IS05211/DN3337標準。
8、用低磨擦材料做成軸承套，避免瞭金屬與金屬直接接觸，便於維修。
9、控製閥連接NAMUR連接標準(轉接板)
10、設計和結構來自意大利的技術。

主要性能參數

1、氣源壓力：4～7 bar
2、最大回轉角度：90°～92°
3、回信器： AC220V DC24V
4、控製信號：電信號：0～10mA 4～20mA
氣信號：0.02～0.1 MPa
5、控製氣源：潔凈、乾燥壓縮空氣。
6、工作溫度：-20℃+90℃
特殊工作溫度：-40℃～+60℃

安裝多樣化

按輸出軸旋向不同，安裝型式有兩種，即逆時針旋轉和正時針旋轉，圖中所示為俯視圖，改變旋向，活塞齒條的安裝位置。註意輸出軸上端開槽的位置。

二、產品圖片展示

1 QW-TZ 01 產品

QW-TZ氣動執行器方式2種

四方連接帶底盤-花鍵

倉庫庫存的QW-TZ鋁合金氣缸缸體

三、產品尺寸

主要零部件材質表：

名稱	材質	工藝處理
缸體	鋁合金型材	硬質陽極氧化處理
端蓋	壓鑄鋁合金	環氧樹脂噴塗
活塞	壓鑄鋁
軸	鋼	鍍鎳磷合金
○型圈	NBR
指示軸	ABC
螺栓	sus304

QW-TZ氣動執行器輸出扭矩表（單位N.m）

型號規格	操作壓力(bar)
型號規格	2	3	4	5	6	7
QW-TZ01	9.8	14.7	19.6	24.5	29.4	34.3
QW-TZ02	28	43	57	71	85	99
QW-TZ03	49	74	98	123	148	172
QW-TZ04	123	185	247	309	370	432
QW-TZ05	200	300	400	500	600	700
QW-TZ06	346	519	691	867	1038	1211
QW-TZ07	608	912	1216	1520	1824	2128

QW-TZ氣動執行器耗氣量、開閉時間和重量

規格型號	操作壓力(bar)						開閉時間（秒）	重量(Kg)
	2	3	4	5	6	7
	耗氣量(L)
QW-TZ01	0.5	0.6	0.8	1.1	1.4	1.8	<1	1.3
QW-TZ02	1.2	1.7	2.1	2.5	3.6	4.5	<1	3.3
QW-TZ03	1.7	2.9	3.5	4.4	5.3	6.2	<1	4.7
QW-TZ04	4.5	6.4	8.9	11.5	13.6	17	≤2	5.1
QW-TZ05	5.8	8.8	11.8	14.7	17.8	22	≤3	13.1
QW-TZ06	11.3	17	22.6	28.3	34	41	≤3	20.1
QW-TZ07	19.1	29.1	38	48	57	66.8	≤4	43.1

註：開閉時間操作壓力為0.5Mpa

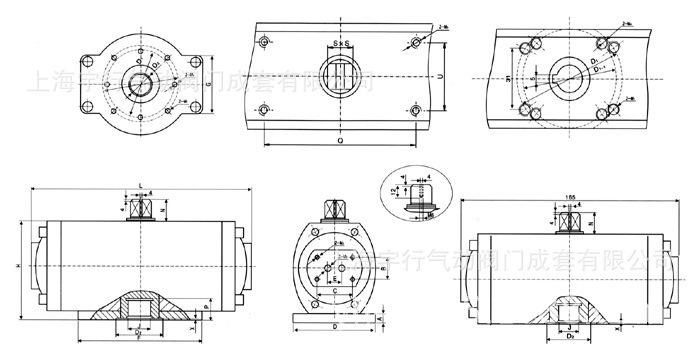

QW-TZ外形連接尺寸：

規格	L	H	G	D1	D1-1	D2	D3	F	X	J	Z-M1	Z-M2	Z-M3	Z-M4	N	P	A	B	C	D	E
QW-TZ01	165	80	43	57	ISO F05 50	25	25	--	2	14	4-M6	2-ZG1/4	4-M5	M6	20	23	--	26	42	--	20
QW-TZ02	225	125	52	ISO F05 50	ISO F07 70	48	35	114	3	16	4-M6	2-ZG1/4	4-M5	4-M8	20	35	20	26	42	90	20
QW-TZ03	225	140	60	ISO F05 50	ISO F07 70	48	35	120	3	16	4-M8	2-ZG1/4	4-M5	4-M8	20	43	20	26	42	90	20
QW-TZ04	330	175	72	ISO F07 70	ISO F10 102	58	45	150	4	27	4-M8	2-ZG1/4	4-M5	4-M10	28	48	20	26	42	120	20
QW-TZ05	380	195	85	ISO F10 102	ISO F12 125	60	45	170	4	27	4-M10	2-ZG1/4	4-M5	4-M12	28	49	22	26	42	140	24
QW-TZ06	460	230	109	ISO F14 140	--	75	60	217	4	31.5	4-M16	2-ZG1/4	4-M5	4-M16	30	55	24	26	42	180	24
QW-TZ07	580	280	130	ISO F07 165	--	90	60	220	5	31.5	4-M18	2-ZG1/4	4-M5	4-M20	30	60	25	26	42	--	24
