該產品為新型溫度控製器，能實施高精度控製且價格最為合理。采用大型LED顯示，適用於遠距離讀取數據，易於監視溫度狀態，標準機型均具有最新的自主校正功能，可以自動校正PID常數。加熱/製冷模式為數字通訊（RS-485），溫度報警，加熱器斷線報警（3相加熱器可用）控製環斷線報警等功能可供選擇。
主結構及功能
* 自主校正功能
* 大屏LED顯示
* 加熱/製冷控製﹡
* 數字通訊﹡
* 溫度報警﹡
加熱器斷線報警﹡
控製環斷線報警﹡ （﹡選購時指定）
規格型號：

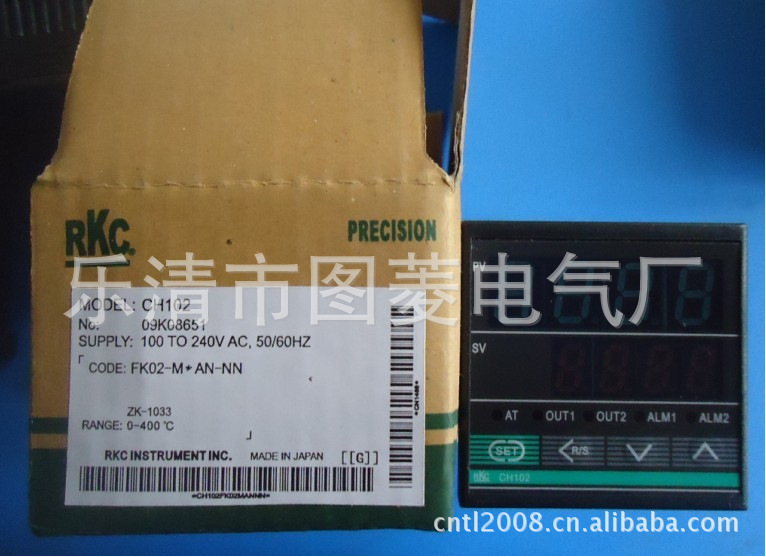

CH102 (48×48×100mm)

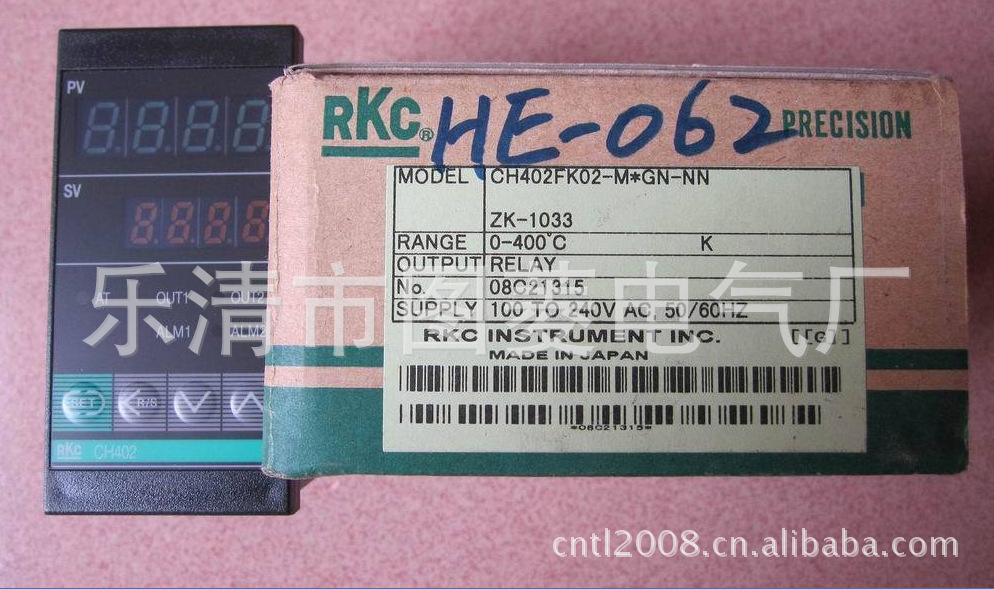

CH402 (48×96×100mm)

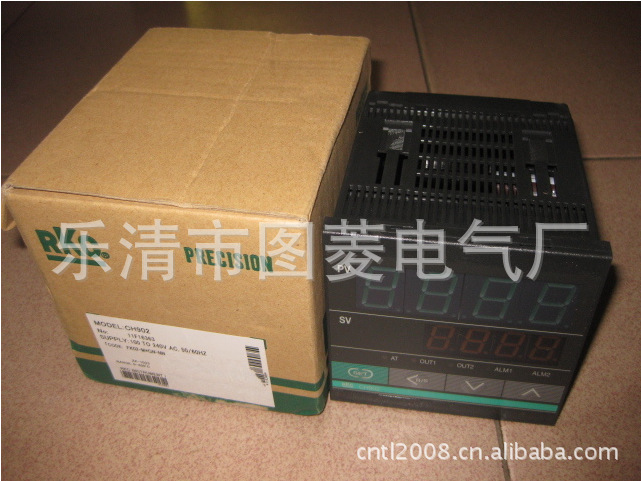

CH902 (96×96×100mm)
CD401 (48×96×100mm)
CD501 (96×48×100mm)

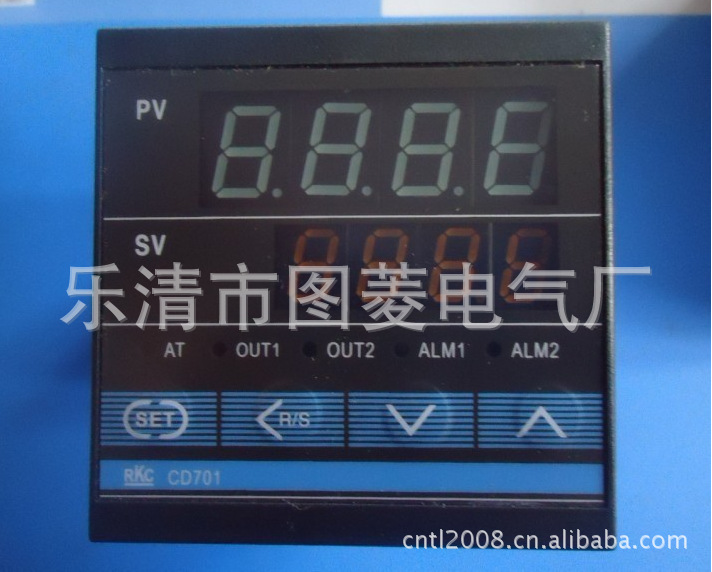

CD701 (72×72×100mm)
CD901 (96×96×100mm)
選型表
CB/CH/CD | □ | □□□ | － | □ | □ | * | □ | □ | － | □ | □ |
控製方式 PID控製及自動演算 逆動作 PID控製及自動演算 正動作） 加熱/製冷PID控製及自動演算，水冷*1 加熱/製冷PID控製及自動演算，風冷*1 | F D W A | ||||||||||
輸入 見輸入表范圍 | □□□ | ||||||||||
輸出1 繼電器接點輸出 電壓脈沖輸出 電流輸出 閘流控製管驅動用觸發器輸出 閘流控製管輸出 | M V 8 G T | ||||||||||
輸出2 繼電器點電輸出 電壓脈沖輸出 電流輸出 閘流控製管輸出 | M V 8 T | ||||||||||
報警 第1報警 見第1報警表 第二報警 見第2報警表 | □ | □ | |||||||||
通訊 未提供 RS—485 | N 5 | ||||||||||
防水防塵功能 未提供 防水防塵 | N 1 | ||||||||||
輸入范圍表
熱 電 偶 | 輸入 | 范 圍 | 代碼 | 范 圍 | 代碼 | 范 圍 | 代碼 |
K（JIS/IEC） | 0~200℃ 0~800℃ 0~1372℃ | K01 K04 K07 | 0~400℃ 0~1000℃ 0~100℃ | K02 K05 K13 | 0~600℃ 0~1200℃ 0~300℃ | K03 K06 K14 | |
J（JIS/IEC） | 0~200℃ 0~800℃ | J01 J04 | 0~400℃ 0~1000℃ | J02 J05 | 0~600℃ 0~1200℃ | J03 J06 | |
R #1 | 0~1600℃ | R01 | 0~1769℃ | R02 | 0~1350℃ | R04 | |
S #1 | 0~1600℃ | S01 | 0~1769℃ | S02 | |||
B #1 | 400~1800℃ | B01 | 0~1769℃ | B02 | |||
E | 0~800℃ | E01 | 0~1000℃ | E02 | |||
N | 0~1200℃ | N01 | 0~1300℃ | N02 | |||
T #2 | -199.9~400.0℃ 0~350.0℃ | T01 T04 | -199.9~100.0℃ | T02 | -100.0~200.0℃ | T03 | |
W5Re/W26Re（ASTM） | 0~2000℃ | W01 | 0~2320℃ | W02 | |||
PL2（NBS） | 0~1300℃ | A01 | 0~1390℃ | A02 | 0~1200℃ | A03 | |
U（DIN）#2 | -199.9~600℃ | U01 | -199.9~100℃ | U02 | 0.0~400.0℃ | U03 | |
L（DIN） | 0~400℃ | L01 | 0~800℃ | L02 | |||
熱 電 阻 | Pt100（JIS/IEC | -199.9~649℃ -100~100.0℃ 0.0~100.0℃ 0.0~500.0℃ | D01 D04 D07 D10 | -199.9~200.0℃ -100~200℃ 0.0~200℃ | D02 D05 D08 | -100~50.0℃ 0.0~50.0℃ 0.0~300.0℃ | D03 D06 D09 |
JPt100（JIS） | -199.9~649℃ -100.0~100.0℃ 0.0~100.0℃ 0.0~500.0℃ | P01 P04 P07 P10 | -199.9~200.0℃ -100~200℃ 0.0~200℃ | P02 P05 P08 | -100~50.0℃ 0.0~50.0℃ 0.0~300.0℃ | P03 P06 P09 | |
電壓電流 | 0~5V 1~5V 0~20mA #3 4~20mA #3 | 0.0~100.0 0.0~100.0 0.0~100.0 0.0~100.0 | 401 601 701 801 |
第一報警表{ALM1}（標準內置）
A：上限偏差報警 G：附待機上下限偏差報警
B：下限偏差報警 H：上限輸入值報警
C：上下限偏差報警 J：下限輸入值報警
D：范圍內報警 K：附待機上限輸入值報警
E：附待機上限偏差報警 L：附待機下限輸入值報警
F：附待機下限偏差報警 R：控製環斷線報警*2
