電動球閥法蘭式電動閥門調節型通用型執行器

PZ-50 型

                                 PZ系列閥門執行器，出自於深圳市派格森科技有限公司。公司成立於2009年，專註於工業自動化控製領域。總結瞭近10年中國電動閥門自動化控製行業經驗，用戶實際使用需求，開發出新一代“電動閥門通用執行器”---PZ系列執行器產品。

 PZ通用型執行器主要優點在於耐磨損，長壽命，選材配方經過近10年市場考核。體積小巧且輕便，通用性強，可與市場大多數廠傢的閥門配套應用。優秀的改進型設計，能可靠工作於各種惡劣環境。

廣泛應用於石油、化工、電力、冶煉、能源、建材、製藥、造紙、水處理、釀造、食品加工、船舶及樓宇自動化系統等。

產品特點:

★ 智能型、比例式、開關式應有盡有；

★ 鋁合金壓鑄外表，精細流暢

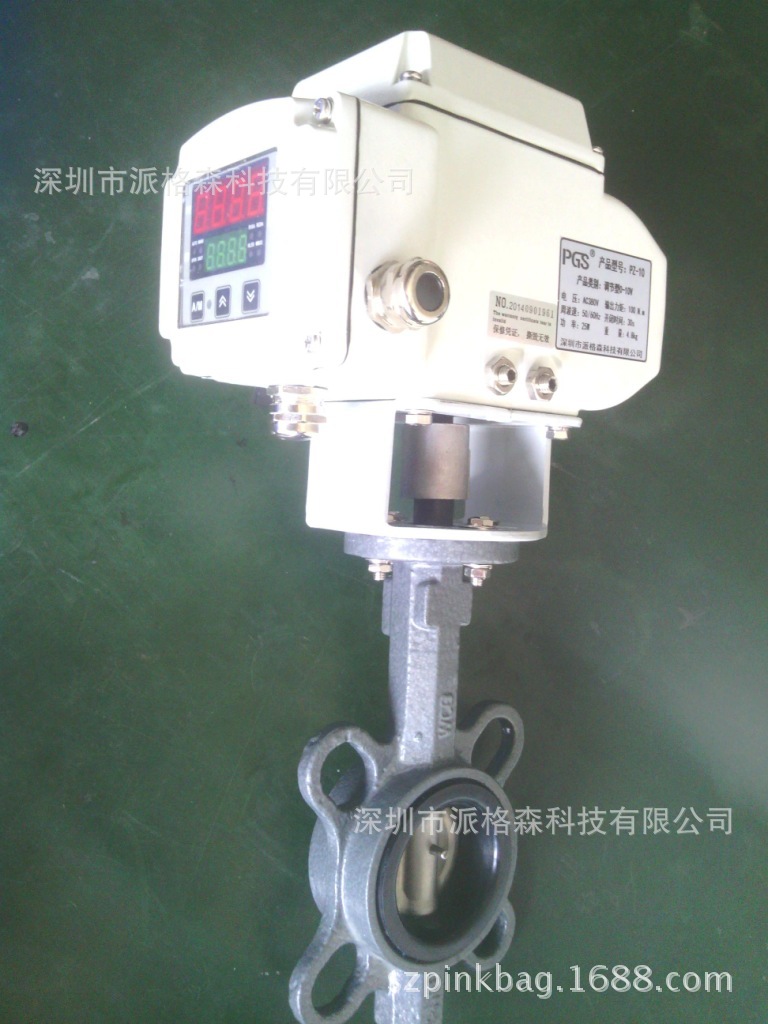

★ 智能控製，顯示閥位值、事實監控、狀態清晰明瞭；

★ 體積僅相當於同類產品的35%左右；

★ 特殊銅合金鍛造蝸輪，強度高、耐磨性好；

★ 重量僅相當於同類產品的30%左右；

★ 免加油，免點檢，防水防銹，任意角度安裝；

★ 軸承和電氣元件采用進口名牌產品；

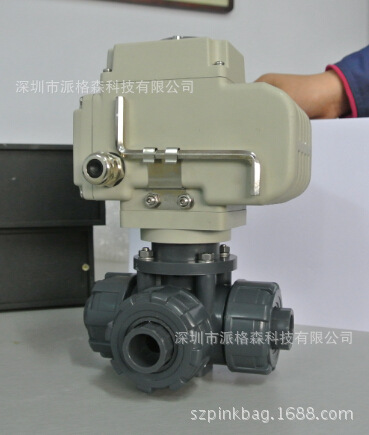

★ 典型應用在與蝶閥、球閥、風閥、旋塞閥及其它旋轉類閥門的配套。

性能描述:

 包含DC12V、DC24V、AC12V、AC24V、AC110V、AC220V、AC220V等各種應用；

 電氣、機械二重限位，過熱保護，過載保護；

 連接電線耐壓1500V，耐熱阻燃，受熱不老化，且線鎖鎖緊電纜線；

 輸出力矩：500 N.m；

 行程時間：30/60秒可選；

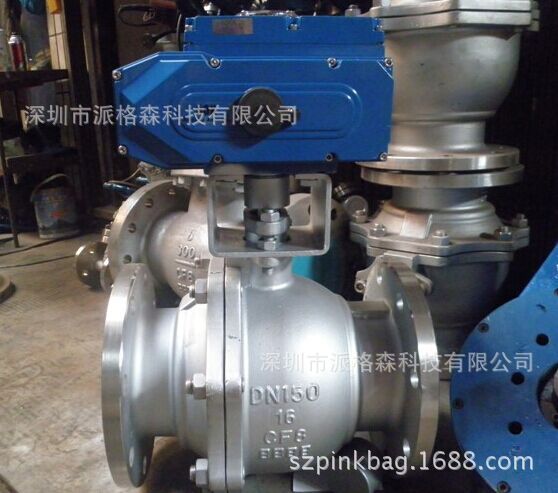

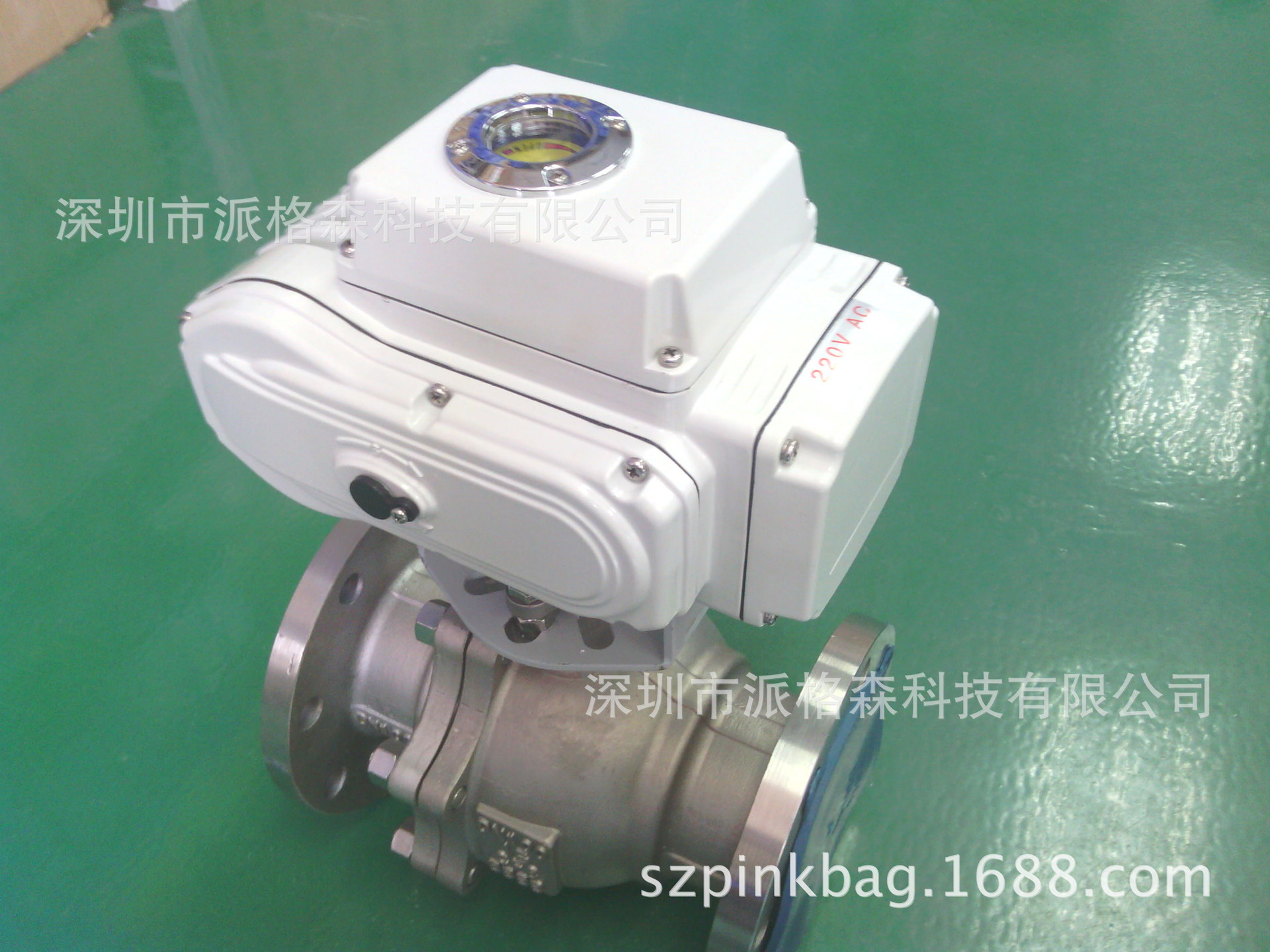

 可配球閥：DN125-150，蝶閥：DN200-300；

 AC電源頻率：50/60Hz；

 環境溫度：-30度-60度；

 防水等級：相當IP67；

 手動操作：隨機附手動搖柄；

 安裝方向：可全方位任意角度安裝；

 位置測量：可選擇開關、電位器或4-20mA；

 進線介面：PF1/2“進線鎖”；

 轉角：0-90度；

 可以通過外接電源的切換或外部輸入信號，實現開、關和中間位置的控；

 可直接接收電源開關或計算機、機表等輸出的4—20mA DC/1---5V DC等信號，實現對電機閥門智能控製和精確定位。

尺寸規格:請與我公司銷售人員聯系索取（執行器，智能控製模塊電子文檔）

應用方案:

1、 S——開關型：

   特征：控製系統簡單，操作方便。通過輸入電源電壓控製信號實現開啟/關閉閥門電動執行器，同時輸出一組有源信號。

2、 S——無源觸點開關型：

   特征：輸入電源電壓控製信號實現開啟/關閉閥門電動執行器，並輸出一組開關信號。輸入信號和輸出信號相對獨立。

3、 R——電阻信號輸出型：

   特征：通過輸入電源電壓控製信號實現開啟/關閉閥門電動執行器，同時輸出與閥門電動執行器開度位置相對應的(0~1KΩ)電阻信號。

4、 R——無源觸點和電阻信號輸出型：

   特征：通過輸入電源電壓控製信號實現開啟/關閉閥門電動執行器，同時輸出與閥門電動執行器開度位置相對應的(0~1KΩ)電阻信號和一組無源觸點信號。

5、 S——直流電機（DC）控製型：

   特征：通過外部電路控製，實現直流電源正/負極切換，使閥門電動執行器開啟/關閉。同時輸出一組無源觸點信號。

6、 Z——智能控製型：

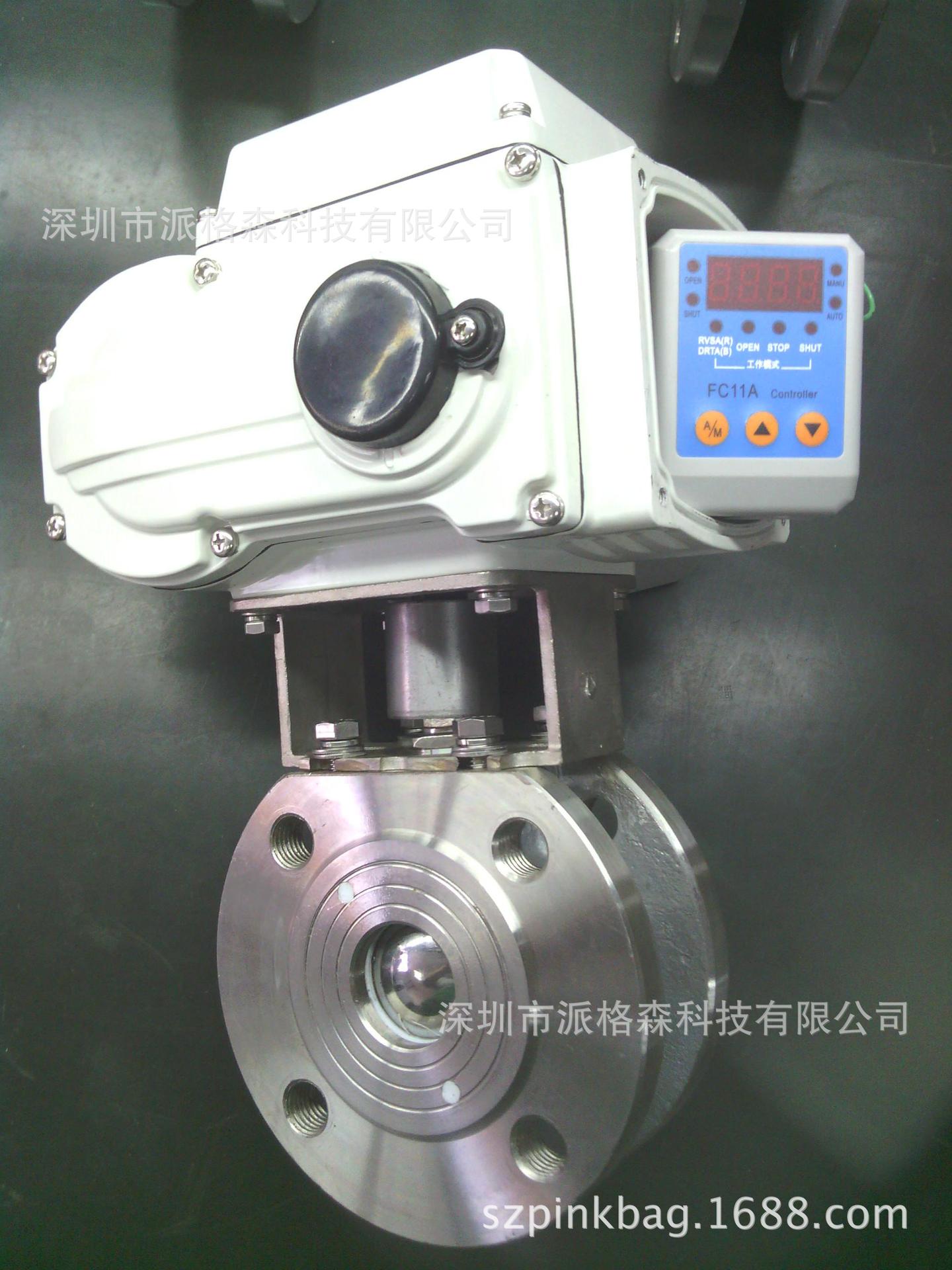

   特征：執行器內部裝配有FC09智能定位器模塊，無須外接伺服放大器。通過DC4-20mA/DC 1-5V/DC0-10V等微控製信號，控製閥門電動執行器在0~90度范圍內任意角度。實現高精度，智能化控製。同時，還帶有信號、堵轉、報警等處理功能。

7、 三相交流（AC380V）控製型：

   特征：通過外接三相開關進行電路換相，使閥門電動執行器開啟/關閉，同時輸出一組無源觸點信號。當然也可使用FC09系列3相閥門定位器，以DC4-20mA/DC 1-5V/DC0-10V等微控製信號，控製閥門電動執行器在0~90度范圍內任意角度。實現高精度，智能化控製。同時，還帶有信號、堵轉、報警等處理功能。

8、 當然，可以根據電壓來選型不同執行器：
