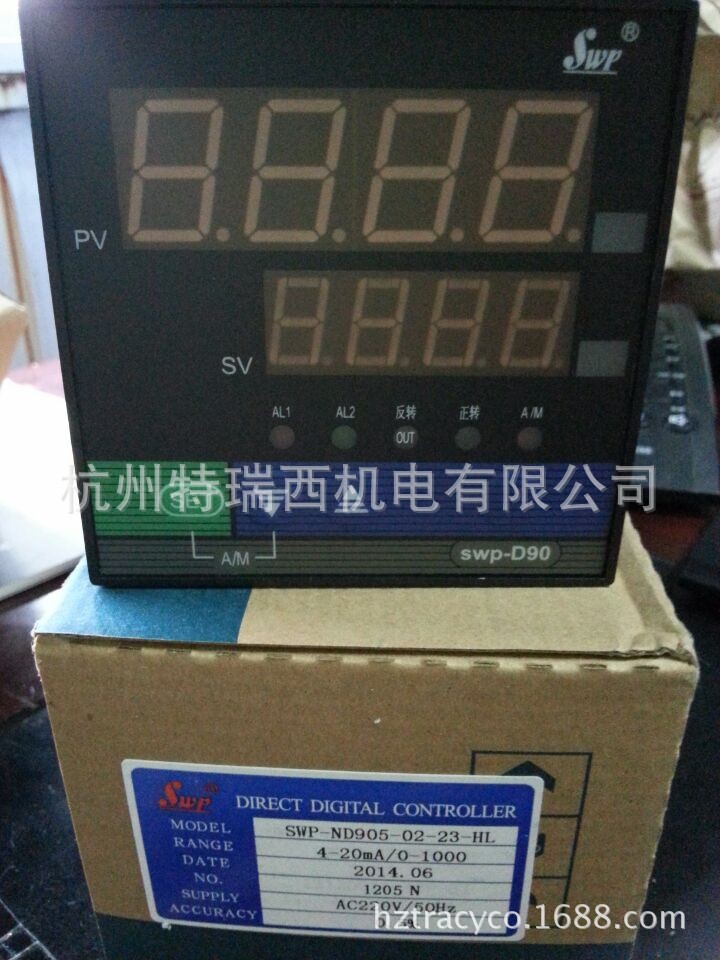

SWP-LED系列PID自整定數字/光柱顯示控製機適用於需要進行高精度測量控製的系統，可根據被控對象自動演算出最佳PID控製參數。該機表集數字機表與模擬機表於一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控製(高亮度LED數位顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，並可選擇雙光柱顯示。
由於工具種類眾多，無法一一準確設置運費，不同規格重量不同，運費也不同，請各位買傢拍之前先聯系客服確認運費，多退少補，直接拍下，拒補運費的一率拒絕發貨，謝謝您的合作！！！
本店所出售機表均由原廠直接髮貨，常規表的貨期為款到之日起隔日發貨，特殊機表由具體情況而定。
型 號 | 代 碼 | 說 明 | ||||||||||
SWP-N | □ | □ | □□ | -□ | □ | □ | -□□ | -□ | □ | -□ | -□ | 新一代PID自整定控製機 |
外形特征 | D S | 橫式顯示 豎式顯示 | ||||||||||
外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm | ||||||||||
控製作用 | 05 | PID自整定控製 | ||||||||||
通訊方式 | 0 2 4 8 9 | 無通訊 通訊介面為RS-232C 通訊介面為RS-422 通訊介面為RS-485 通訊介面特殊規格 | ||||||||||
控製輸出方式 | □ | 參見 “控製輸出方式” | ||||||||||
變送輸出方式 | □ | 參見 “變送輸出方式 | ||||||||||
輸入類型 | □□ | 參見 “輸入類型” | ||||||||||
第一報警方式 | N H L | 無報警（可省略） 上限控製 下限控製 | ||||||||||
第二報警方式 | □ | 參加“報警方式” | ||||||||||
饋電輸出 | P | DC24V饋電輸出 | ||||||||||
供電方式 | W T | DC24V供電 AC85-260V供電(開關電源) AC220V供電(線性電源, 可省略) | ||||||||||
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
選用打印口的機表，有部分機表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的機表代替。
★控製輸出方式：,
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR-可控矽過零觸發脈沖輸出 SSR-固態繼電器控製輸出 SOT-雙向可控矽輸出
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~99999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~99999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~99999 d | 20 | 0~10mA開方 | -1999~99999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~99999 d | 21 | 1~5V開方 | -1999~99999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~99999 d | 22 | 0~5V開方 | -1999~99999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~99999 d |
★ 註：切換輸入隻需設定機表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
代碼 | 輸入類型 | 序號 | 輸入類型 | 代碼 | 輸入類型 | 序號 | 輸入類型 | 序號 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1~5V | 18 | 1~5V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0~5V | 19 | 0~5V開方 |
03 | K | 07 | WRe3~25 | 12 | 4~20mA | 16 | 4~20mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0~10mA | 17 | 0~10mA開方 |
★報警方式：
代 碼 | N | H | L | G | A | D |
報警方式 | 無報警 （可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★D105報警輸出隻有一個
★控製輸出為PID控製，變送輸出為測量值對應的變送輸出。
★同種分度號，選型代碼和機表編程代碼不同，在義表設定時請註意。
