一、概論

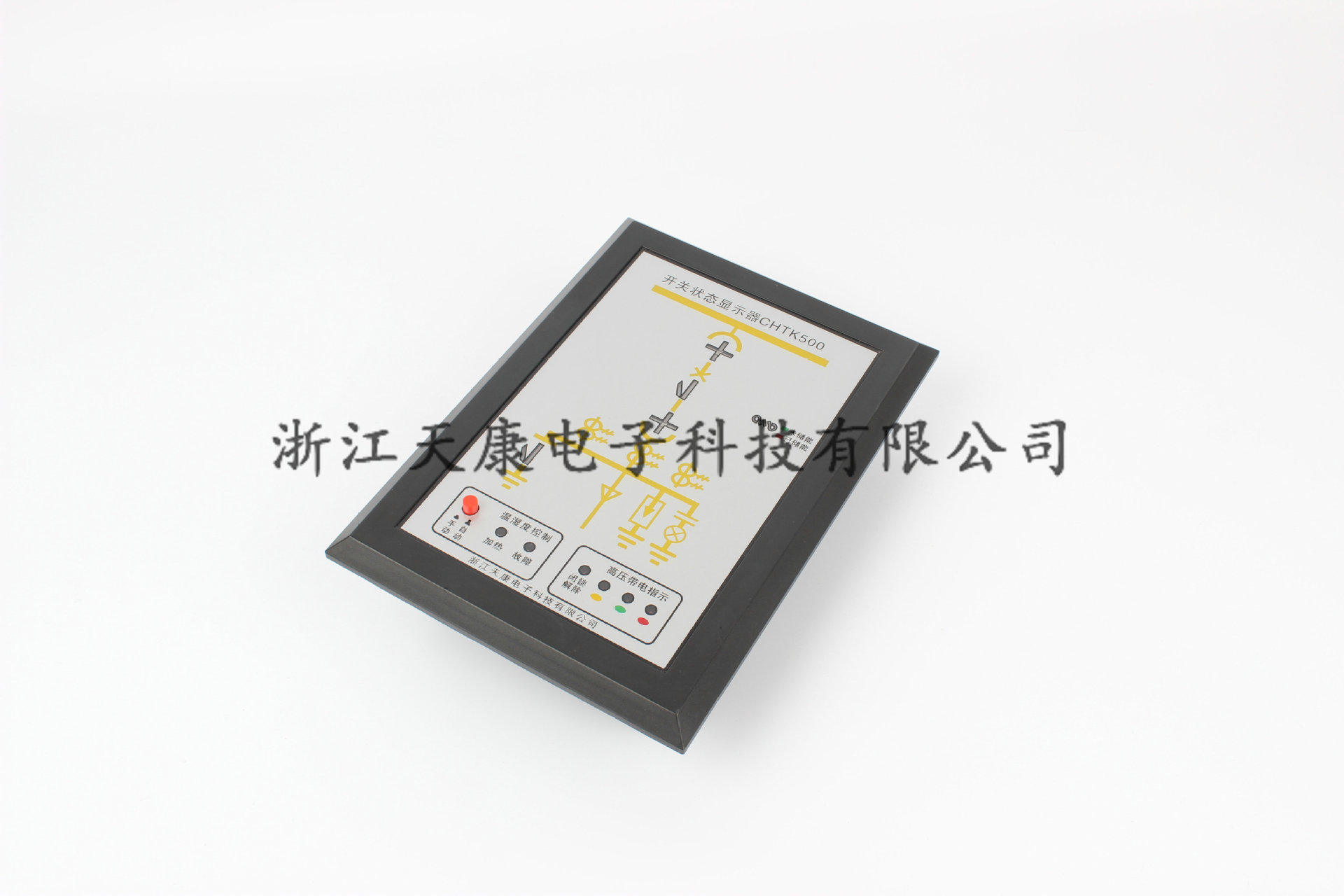

CHTK500系列開關狀態模擬指示機根據當前中壓系統開關櫃技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶點指示,高壓帶電閉鎖以及自動（手動）加熱除濕控製、濕度控製等功能於一體，這些指示功能可分可合，用戶可根據需要自行選擇。訂購時隻要指定不同的訂貨型號並提供一次方案圖即可。
該產品將佈局、配套、裝備於一體，既簡化開關櫃的麵板結構設計，美化開關櫃的麵板佈局，也完善開關狀態的指示功能和安全性能。
CHTK500系列產品為超薄型結構，裝入深度僅25mm，且從插拔式端子的側麵接線，保證不會碰到中門內的斷路器；裝入中門後，在後麵板裝一防爆罩，同時將線纜封閉，確保符合機械五防要求，而且這種安裝方式適用於各種配置的開關櫃。
二、主要技術參數
使用環境：-10℃～50℃，≤95%RH
存儲環境：-40℃～80℃，≤95%RH
抗電強度：外殼與端子之間≥AC2000V
絕緣性能：外殼與端子之間≥100MΩ
工作電源：DC110V / DC220V / AC220V
三、型號的命名方式及意義
訂貨時可參考下列型號與功能表來確定訂貨型號，如有特殊要求，訂貨時請註明。

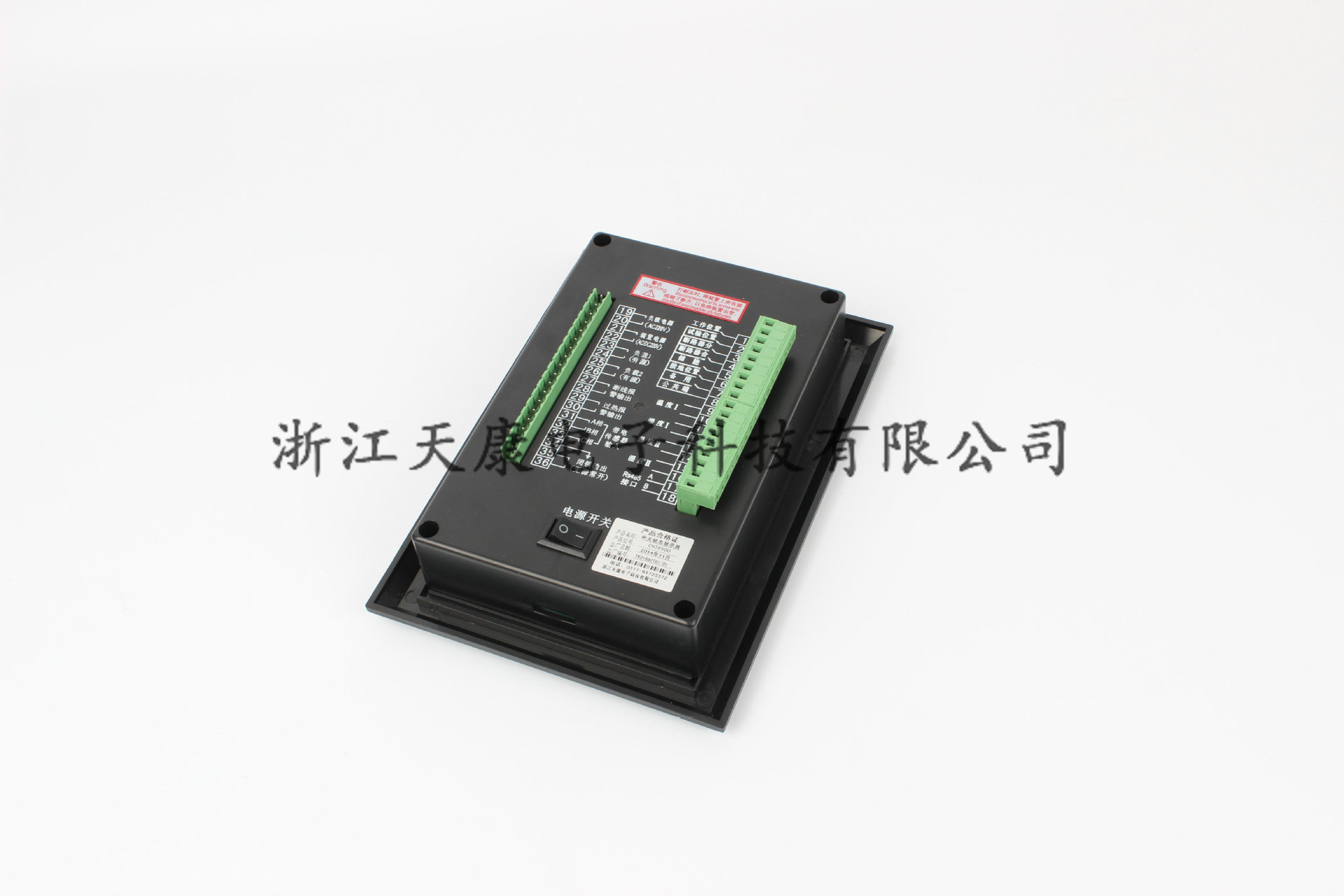

四、產品外形、安裝尺寸及後麵板典型接線方式
1. 安裝說明：
先在中門上開119×179mm矩形孔，將其裝入，再在門內反麵裝上防爆罩，然後用四個螺釘緊固即可，插拔式側麵引出線可用金屬罩封閉或用尼龍套管隔離。
2. 外形尺寸圖：
3. 模擬指示部分接線圖：
模擬指示部分
電源部分
高壓帶
電顯示部分
五、機器基本功能介紹
1. 模擬顯示部分：
斷路器狀態指示： 無源觸點輸入。斷路器合閘時，合閘觸點閉合，“V”形數位管紅色模擬條發光。
斷路器分閘時，分閘觸點閉合，“V”形數位管
綠色模擬條發光。
工作位置指示： 無源觸點工作位置觸點輸入閉合時，“十”形數位管紅色垂直模擬條發光，指示斷路器處於工作位置。
試驗位置觸點閉合時，“十”形數位管綠色水平模擬條發光，指示斷路器處於試驗位置。
斷電時紅、綠發光條均不亮指示斷電狀態。
接地閘刀位置指示：無源觸點接地閘刀輸入閉合，“V”形數位管紅色模擬條發光，表示接地合閘。
無源觸點接地閘刀輸入斷開，“V”形數位管綠色
模擬條發光，表示接地斷開。
彈簧儲能指示：無源觸點儲能輸入閉合，紅色彈簧符號亮，表示已儲能。
無源觸點儲能輸入斷開，綠色彈簧符號亮，表示未儲
能。
註： 以上接點信號均來自於斷路器的輔助接點，接地閘刀可用行程開關觸點且失電狀態所有的發光指示均不亮。
2. 加熱除濕控製部分：
在自動狀態下，傳感器對周圍環境相對溫濕度變化進行檢測，當環境濕度過高或溫度過高（過低）時能自動接通負載，通過外接負載加熱、通風，強製對介質進行改造以達到標準工作條件，直到結露不再產生,溫度不再過高（低）系統重新處於監控狀態。如此反復以實現自動控製。在手動狀態下，執行電路工作，負載加熱、通風，強製對介質進行改造。
註：產品負載為有源輸出，負載不工作時有感應電，此屬正常現象。負載輸出繼電器觸點功率：AC220V/3A（帶阻性負載）。
濕度啟控：85%RH±5%RH （20℃時） 回差為 5%RH±1%RH。
溫度啟控：溫度啟控點固定, 誤差為±3℃.回差為 5℃±1℃。
升溫型傳感器: 當環境溫度低於 5℃時, 啟動負載加熱。
降溫型傳感器: 當環境溫度高於40℃時, 啟動負載降溫。
六、使用註意事項
1．按端子的接線圖接好線，並校對準確後通電。
2．將開關量輸入端與公共端短路一下，觀察對應功能的指示是否正確。
七、產品訂購須知
1. 產品型號、數量（型號參考型號、命名方式示意圖）。
2. 收貨單位、郵編、詳細地址、收貨人及其聯系電話。
3. 貨運方式：郵件、鐵路、空運和到站名稱。
4. 如需開具增值稅票，請提供詳細開票資料。
