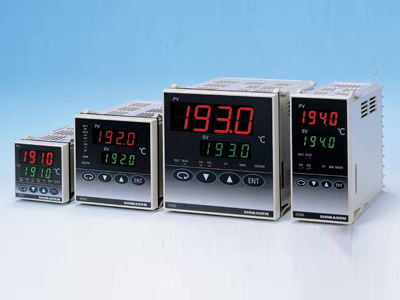

島電SR91/SR92/SR93 0.3級可編程PID調節器
特點
島電SR91/SR92/SR93 0.3級可編程PID調節器是日本島電公司2002年的最新技術產品，它高度總結瞭SR60到SR70系列的應用經驗更突出高性能和高可靠的設計思想。具有自由輸入，顯示精度為0.3級，手動輸出，調節輸出限幅，雙設定值，雙調節輸出，模擬變送輸出，數字通訊功能，前麵板符合IP66級的防護標準。采用瞭島電的無超調專傢PID算法，兩組獨立的PID參數，功能完善，而 性能價格比超過島電SR73A/SR74A系列。讓操作者更加醒目的是高亮度大字符顯示，精度為±0.3%FS+1字，采樣/顯示周期每秒4次。
□系統使用前，可啟動自整定功能，找到系統最佳的PID參數，從而簡化現場的調試，提高調節品質。
□專傢PID的算法中包括瞭SF超調抑製系數，合理的選擇，可有效地避免系統的超調或欠調。
□可設0-100秒的上電緩起動，在一定程度上減輕負載的浪湧電流，保護器件和延長加熱元件的使用壽命。
□輸出限幅可用於限定閥門的大小開度,避免加熱功率設計過大以及對特殊加熱元件某升溫段的功率限製等。
□第二輸出功能（選件），可用於加熱/製冷調節或主輔加熱控製。還可調整雙調節間相互作用區間的死區DB，達到既提高控製精度，又能節約能源的目的。
□溫室的白晝控製，加熱系統的預熱或保溫用途需要雙設定SB（選件），用一個接點即可實現雙設定的選擇。
□為防止出現脫離工藝要求的設定范圍，可利用設定值限製功能來避免誤操作。
□二組獨立事件繼電器可設9種事件，包括：上、下限絕對值，上、下限偏差值，偏差值內/外報警方式。
□隔離數字通訊介面（選件），可選配RS232C，RS485介面，口地址1～255。還可提供希曼頓光隔離智能RS232/485通訊轉換器，配合Ximaden-e中文視窗組態軟件與上位機組成小型集散系統。
□模擬變送（選件）：測量值，設定值，偏差值，調節輸出變送，用於現場記錄數據、多區控溫或串級調節。
□單相加熱器斷線和加熱回路報警（選件）：電流監測范圍：0.0～30.0A和0.0～50.0A。
□傳感器經標定後的線性誤差或因安放位置引起的測量誤差，可設置正負偏移量作為測量值PV的顯示補償。
□為避免現場的測量乾擾，可設置抗乾擾數字濾波時間常數。
選型表
型號 | SR91是0.3級的PID智能調節器, 具有雙四位顯示, 雙輸出, 模擬變送輸出, 數字通訊, 斷線報警，上下限報警，雙設定值等功能。前麵板防護等級IP66。 | ||||||
SR91- | DIN標準: 高48×寬48×深110mm, 麵板開孔尺寸: 45×45mm | ||||||
輸入類型及測量范圍 直流輸入類型的顯示量程-1999- 9999,小數點位置可設 | 8 自由輸入 | 熱電偶: B:0～1800,R:0～1700,S:0～1700,K1:100.0～400.0,K2:0.0～800.0,K3:-200～1200,E:0～700,J:0～600,T:-199.9～200.0,N:0～1300,PLII:0～1300,Wre5-26:0～2300,U:-199.9～200.0,L:0～600℃ Pt100鉑電阻:–200～600,-100.0～100.0,-50.0～50.0,0.0～200.0℃( JPt100略) 直流毫伏-10～10,0～10,0～20,0～50,10～50,0～100mV | |||||
4 | 直流電流: 0～20mA,4～20mA DC,輸入阻抗: 250Ω | ||||||
6 | 直流電壓: -1～1,0～1, 0～2, 0～5,1～5, 0～10 V DC | ||||||
調節輸出(1) 類型 | Y- | 繼電器接點,比例周期1～120秒,接點容量:240V AC 2A阻性 | |||||
I- | 電流4～20mA DC, 負載阻抗<600Ω | ||||||
P- | 固態繼電器驅動, 12±1.5V DC/最大30mA , 比例周期1～120秒, | ||||||
V- | 電壓0～10V DC, 負載電流< 2Ma | ||||||
電源 | 90- | 100～240V AC±10%(50/60Hz) | |||||
08- | 24V AC/DC±10%(50/60Hz) | ||||||
事件輸出(選件) | 0 | 無 | |||||
1 | 事件輸出:EV1,EV2 接點容量:240V AC 1A阻性 | ||||||
選件 （任選一種） |
| N | 無 | ||||
調節輸出(2) | Y | 繼電器接點,比例周期1～120秒,接點:240V AC 2A/阻性 | |||||
I | 電流4～20mA DC, 負載阻抗< 600Ω | ||||||
P | 固態繼電器驅動,比例周期1～120秒,12V±1.5V DC/最大30mA | ||||||
V | 電壓0～10V DC, 負載電流<2mA | ||||||
加熱器斷線報警（僅調節輸出(1)為Y/P輸出時可選） | 1 | 30A加熱器斷線報警,接點容量:240V AC 1A/阻性 | |||||
2 | 50A加熱器斷線報警,接點容量:240V AC 1A/阻性 | ||||||
模擬發送 | 3 | 0～10mV DC 輸出阻抗:10Ω | |||||
4 | 4～20mA DC 負載阻抗<300Ω | ||||||
6 | 0～10V DC 負載電流<2 mA | ||||||
數字通訊介面 | 5 | RS485 地址：1～255 | |||||
雙設定值(SB) | 8 | 1點(設定范圍:-1999～5000),無電壓接點或OC門輸入 | |||||
