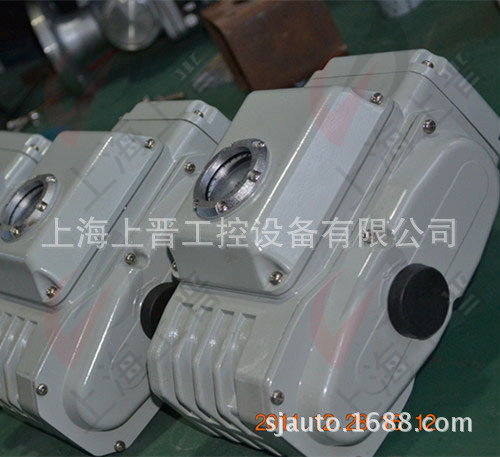

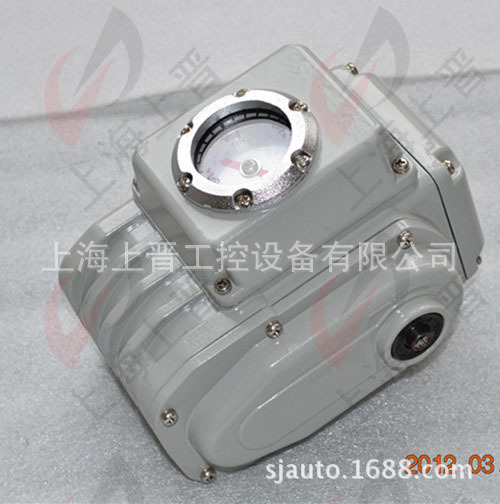

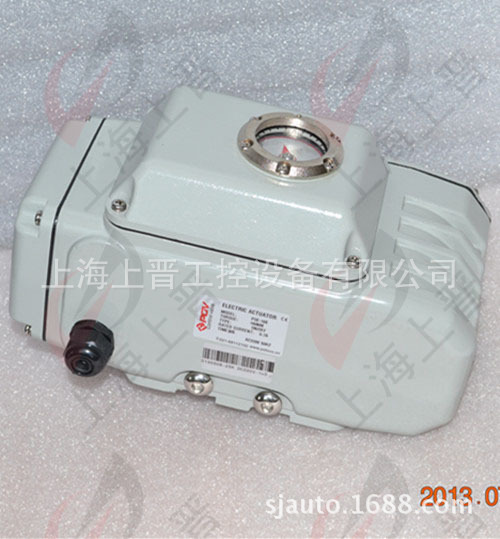

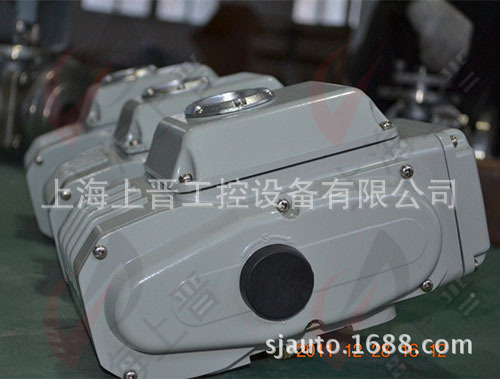

PLVE電動執行器特點
產品概述
PLVE電動執行器是經濟型電動執行機構，用與蝶閥、球閥等回轉型閥門的驅動；外觀精小、重量輕盈、調節精確是該系列產品的特點；技術含量高、品質優越、性能可靠是客戶的上選產品；多種規格能滿足客戶的各種扭距的閥門配置。
定貨須知 請確定電壓、開關類型（開關型，調節型）、是否防爆開關型有燈指示信號反饋和無源觸點信號反饋， 詳請參閱接線圖。
產品特點 功能強勁 智能型、比例式、開關型，各種信號輸瞭各種電壓都能定做體積小巧 體積和重量僅相當於同類產品的35～40%左右高標防護 IP68高標準防護等級，可以野外操作性能可靠 加強瞭軸承和電氣元件等易損件的使用壽命外觀美觀 鋁合金壓鑄外殼光潔，流暢精密耐磨 蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性良好回差很小 蝸輪輸出軸一體化、避免瞭鍵聯結的間隙、保證瞭精度安全保證 通過耐壓測試，F級絕緣電機，安全有保障配套簡單 采用單相電 |
|
電動執行器接線圖
請分開連接電動執行器的動力線路，切勿用同一接點去控製數臺電動執行器，一麵造成失控和電機過熱．
電動執行器安裝
●安裝場所可以是室內，室外，地下。
●安裝註意事項：▲本產品屬非防爆產品，故不能安裝在有爆炸性氣體的室內。
▲安裝在水霧飛濺的場合時，請加防護罩，一麵造成滲水而損壞機器。
▲室內安裝還應該預留進線，受動操作所需空間。
▲室外安裝請加防護罩，減少陽光直射，避免機體內元器件加速老化。
七，電動執行器與閥門連接
- 手動轉動閥門，確定閥門正常後將其轉動至全關位置；
- 用螺釘將支架輕輕固定在閥門上；
- 將聯軸器套在閥桿上；
- 確定執行器狀態為全關位置後將其輸出軸插入固定於閥桿的聯軸器中；
- 用螺絲將執行器固定在支架上（因機械裝置不可避免的間隙，偶爾出現螺絲孔位對不齊情況屬正常狀況，我們隻需用手動搖桿稍加轉動執行器便可解決此類問題）
- 擰緊各部件螺絲，安裝完畢
八，電動執行器配線連接
●建議使用Φ6-Φ11電纜線，以確保連線的安全可靠。
將電纜線通過鎖蓋和線鎖，線頭按線路圖固定在接線端子上，然後鎖緊線鎖蓋從而固定電纜。
●使用電纜管時，要采取防水對策。
如圖所示，閥門執行器安裝位置應高於電纜管的位置，確保水珠不會沿電纜流入執行器中。
九，電動執行器接通電源
● 請按產品銘牌或線路圖所示的電壓確定輸入電壓，tubo系列產品輸入電壓如下：
AC220±10% 50/60HZ
AC380±10%
AC110V±10% 50/60HZ
DC24V~DC220V
●必須使用保險絲或短路開關，其容量大小在電動執行器正常工作電流的2~3倍之間比較合適
