GGD-33配料控製器

      GGD－33型配料控製器內部采用兩個單片機，A/D采用三積分原理，具有速度快、精度高、穩定可靠、操作方便等特點，是理想的小型配料控製器。可控製四種物料的配料,每種物料具有快慢加料控製功能。自動落差修正。工作批次設定，按要求自動循環配料。可存儲八種配方。全麵板式數字調校及參數設置，無須任何硬件設置，重要參數提供密碼保護。抗乾擾及看門狗電路雙重可靠性設計，確保運行的準確無誤。運行狀態及數據斷電保護，保證控製的萬無一失。不受停電影晌的萬年歷日期、時間功能。采用無極性無觸點的電子開關量輸出，保證控製長壽命。具有打印接□可接駁EPSON LQ－300K或兼容打印機，以中文形式打印運行配方及每次配料結果。

 主要技術指標和特性：

●傳感器最大輸入信號：0～36mv（0～3mv／V）。

●傳感器激勵電源：DC12V，≥240mA；可並聯使用六隻內阻為

350Ω由傳感器。

●調零范圍：在輸入信號范圍內任意。

●A/D分度數：260000（Max）。

●A/D轉換速率：40次／秒。

●可顯示分度數：65000（Max）

●非線性：0.005%F·S。

●控製輸出特性：八路無極性無觸點的電子開關輸出，容量DC36V，0.5A

●控製輸入特性：一路無極性電平輸入，DC12～36V，有效脈寬50ms。

●打印控製：標準25芯並行打印控製接□。

●顯示部分：雙六位LED數字顯示，十位LED發光管狀態指示。

●鍵盤部分：十個數字鍵、六個功能鍵。

●工作環境溫度：0～＋40℃。

●工作電源：AC220V，50Hz，20W。

●外形尺寸（mm）：256（麵板寬）×98（麵板高）×213。（深）

●開孔尺寸：250（寬）×92（高）。

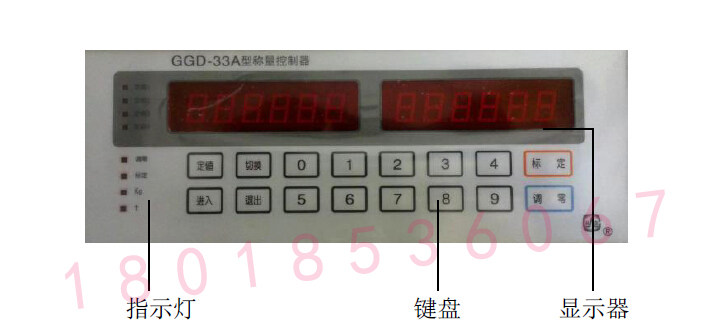

GGD-33A型稱量控製器

產品概述

   GGD-33A型稱量控製器采用雙單片機（CPU）結構，AD采用三積分原理。具有測量速度快、精度高、抗乾擾能力強、操作簡便等特點。它所具有的定值功能與DCZ系列及GGD－28等老產品相兼容，是一理想的升級換代產品。可以用於高精度稱重顯示、定量或配料控製等多種場合。

GGD-33A型稱量控製器1、具有四定值功能，每一定值由數字鍵任意設定。

2、主、副雙六位數字顯示屏，副顯示屏用於每一定值的稱重指示。

3、全麵板式數字調校和定值設置，無須打開機殼對硬件調整。

4、工作參數提供密碼保護，並保證十年不丟失。

5、強抗乾擾能力及看門狗電路雙重可靠性設計，確保工作的高可靠性。

6、采用高分辨率穩定性模數轉換，最高顯示分度可達65000字。

7、選配（內置）RS232介面和打印機接□。

GGD-33A型稱量控製器主要技術指標和特性

1、傳感器輸入信號范圍：0~36mV（0~3mV／V）。

2、傳感器激勵電源：DC12V，300mA（MAX）；最多並聯六隻內阻為350歐姆的傳感器。

3、調零范圍：在輸入信號范圍內任意。

4、A／D分度數：260000（MAX）。

5、A／D速率：40次/秒。

6、可顯示分度數：65000（MAX）。

7、非線性：0.005%FS。

8、控製輸出特性：四路繼電器常開觸點，接點容量250V，10A。

9、顯示部分：雙六位LED字高12.5mm數位顯示，八位LED發光管指示。

10、鍵盤部分：十六個有聲有感鍵盤。

11、工作環境溫度：0~40℃。

12、工作電源：AC220V，50HZ，20W。

13、外形尺寸（mm）：270（麵板寬）×96（麵板高）×213（深）。

14、開孔尺寸（mm）：250（寬）×92（高）。

1)    工作電源

輸入電源電壓交流220V，50Hz。內含保險絲及備用保險絲容量為0.5A，為保證操作人員的安全及提高控製器的抗乾擾能力，必須在接入電源的同時要有良好的接地。

2)    負荷傳感器

1端接屏蔽線。

2端接傳感器信號正極（參考線色：黃或綠）。

3端接傳感器信號負極（參考線色：藍 ）。

4端接傳感器橋壓正極（參考線色：紅）。

5端接傳感器橋壓負極（參考線色：白）。

註：1.接線顏色以傳感器實際標註為準。

          2.如果傳感器輸出極性相反，即稱量值增加時，顯示反而減小，這時可以通過對換兩根信號接線的方法予以解決。

3)    打印控製

打印接□為可選件，在訂貨無要求情況下，該介面為無效。打印介面采用標準25芯並行打印控製介面。

4）RS232介面

RS232接□也為可選件，在訂貨無要求情況下，該介面無定義。

1端為RS232的RXD。

2端為RS232的TXD。

3端為RS232的COM。

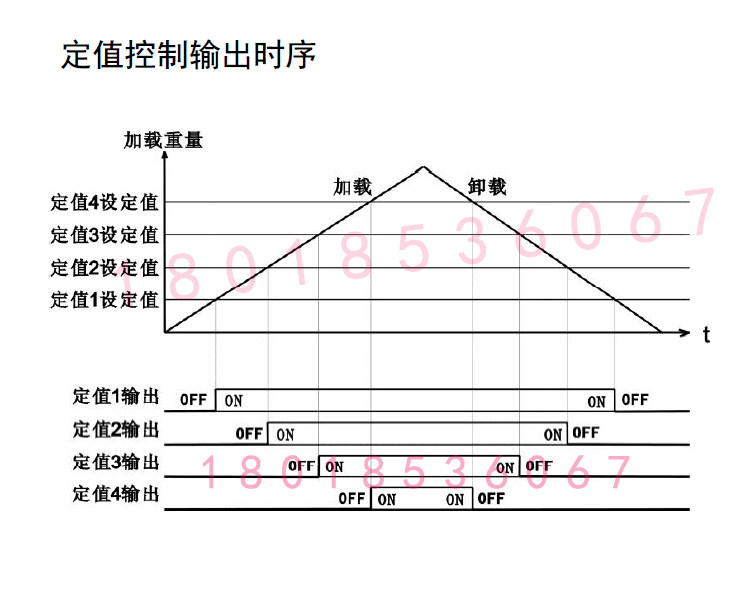

5）定值控製

4和5端為外控輸入接點(可選)

6和7端為定值1常開接點輸出，容量AC250V，10A或DC30V，10A。

8和9端為定值2常開接點輸出，容量AC250V，10A或DC30V，10A。

10和11端為定值3常開接點輸出，容量AC250V，10A或DC30V，10A。

12和13端為定值4常開接點輸出，容量AC250V，10A或DC30V，10A。

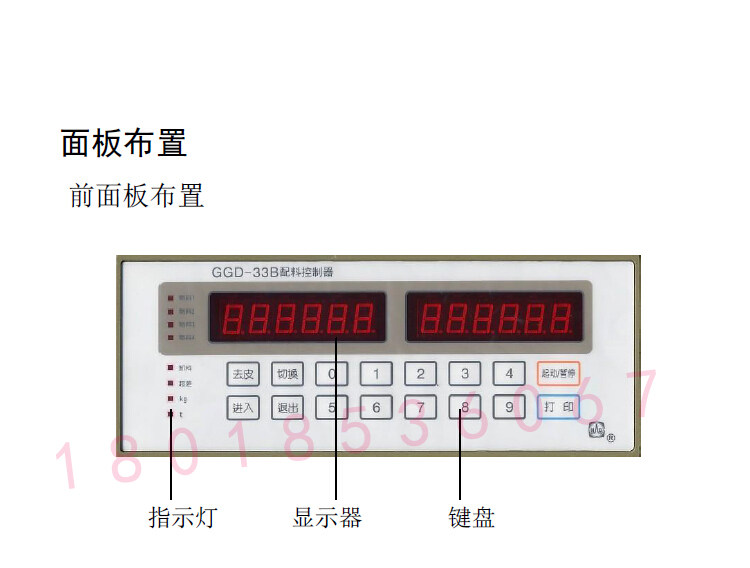

GGD-33B型配料控製器

GGD-33B型配料控製器產品概述

GGD-33B型配料控製器內部采用兩個單片機，A／D采用三積分原理，具有速度快、精度高、穩定可靠、操作方便等特點，是理想的小型配料控製器。

GGD-33B型配料控製器產品特點

1、可控製四種物料的配料。

2、自動落差修正。

3、工作批次設定，按要求自動循環配料。

4、主、副雙六位數字顯示屏，副顯示屏用於配料過程單種物料重量或誤差值的動態顯示。

5、包括十個數字鍵在內的十六個輕觸鍵，操作方便。

6、全麵板式數字調校及參數設置，無須任何硬件設置，重要參數提供密碼保護。

7、強抗乾擾能力及看門狗電路雙重可靠性設計，確保運行的準確無誤。

8、運行狀態及數據斷電保護，保證控製的萬無一失。

9、采用高分辨率高穩定性模數轉換，顯示分度數最大可達 65000字。

10、不受停電影晌的萬年歷日期、時間功能。

11、具有RS232或RS485串行通訊介面，實現主機對其遠程操作。

12、具有打印接□可接駁EPSON LQ－300K或兼容打印機，以中文形式打印運行配方及每次

配料結果。也可接麵板式微型打印機打印每次配料結果。

GGD-33B型配料控製器主要技術指標和特性

1、傳感器最大輸入信號：0～36mv（0～3mv／V）。

2、傳感器激勵電源：DC12V，≥240mA；可並聯使用六隻內阻為350Ω由傳感器。

3、調零范圍：在輸入信號范圍內任意。

4、A／D分度數：260000（Max）。

5、A／D轉換速率：40次／秒。

6、可顯示分度數：65000（Max）

7、零點漂移；0.2uV／℃。

8、增益漂移：15ppm／℃。

9、非線性：0.005%F·S。

10、控製輸出特性：五路繼電器常開觸點輸出，容量AC250V，10A 或DC30V，10A。

11、控製輸入特性：二路無極性電平輸入，DC5～12V，外啟動配料為有效脈寬100ms。卸料

暫停為高電平維持有效。

12、打印控製：標準25芯並行打印控製接□。

13、顯示部分：雙六位LED數字顯示，十位LED 發光管狀態指示。

14、鍵盤部分：十個數字鍵、六個功能鍵。

15、工作環境溫度：0～＋40℃。

16、工作電源：AC220V，50Hz，20W。

17、外形尺寸（mm）：255（麵板寬）×98（麵板高）×218。（深）

18、開孔尺寸：250（寬）×92（高）。

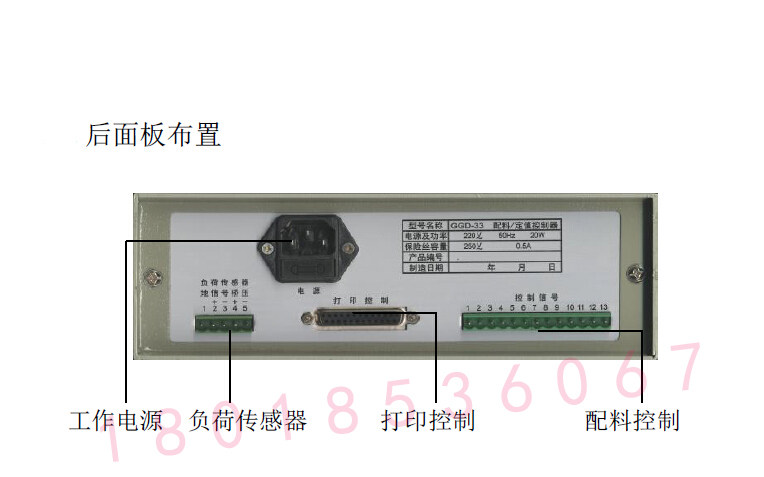

1)    工作電源

輸入電源電壓交流220V，50Hz。內含保險絲及備用保險絲容量為0.5A，為保證操作人員的安全及提高機表的抗乾擾能力，必須在接入電源的同時要有良好的接地。

2)    負荷傳感器

1端接屏蔽線。

2端接傳感器信號正極。

3端接傳感器信號負極。

4端接傳感器橋壓正極。

5端接傳感器橋壓負極。

3)    打印控製

標準25芯並行打印控製接□。

4)    配料控製

1端卸料暫停輸入，+5V～12V有效。

2端外啟動配料輸入，+5V～12V，脈寬大於100ms有效。

3端卸料暫停和外啟動配料輸入的公共端。

4和5端物料1裝料控製輸出常開接點，容量AC250V，10A 或DC30V，10A

6和7端物料2裝料控製輸出常開接點，容量AC250V，10A 或DC30V，10A。

8和9端物料3裝料控製輸出常開接點，容量AC250V，10A 或DC30V，10A。

10和11端物料4裝料控製輸出常開接點，容量AC250V，10A 或DC30V，10A。

12和13端卸料控製輸出常開接點，容量AC250V，10A 或DC30V，10A。
