一、系統概述

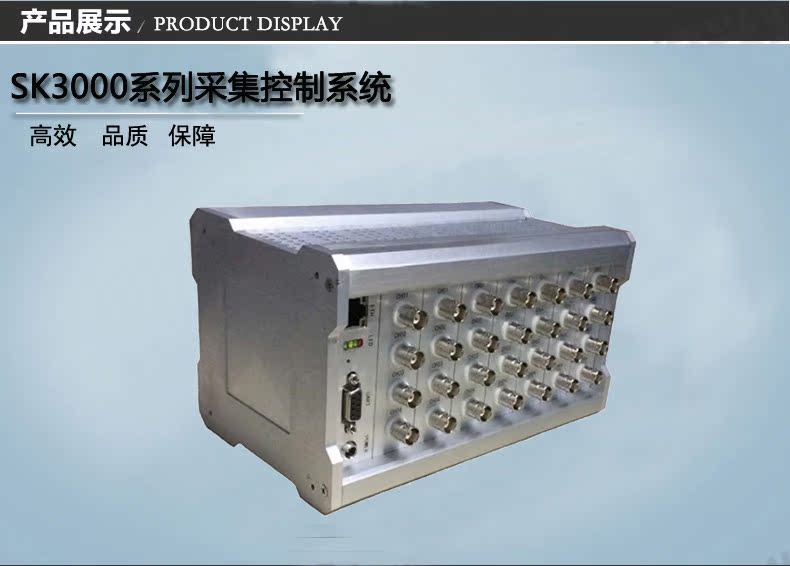

S K 3 0 0 0 系列是一款采用標準化、模塊化設計，所需功能可由用戶自主選擇， 自由組合實現的數據采集控製產品。該系列有多種通訊方式的主控模塊， 以及各種豐富功能模塊、擴展模塊可選擇。基本可以滿足多種場合， 各種需求。而且還可以根據特殊需要定製功能模塊。該系列產品廣泛應用於工業自動化、機電一體化、土木結構工程、軌道交通、風機、電力、交通工具、航空航天、國防工業、實驗測試等領域。
二、系統特點
- 本系統內的模塊分為主控模塊、功能模塊、擴展模塊三大類。用戶可根據需要實現的功能，自主選擇，自由組合，量身定做。基本可快速組合出自己想要的產品。
- 本系統單臺機器最多可以插1 個槽位的主控模塊和1 6 個槽位的功能模塊，需要各種功能的通道數可以任何組合且可以足夠多， 如果單臺槽位不夠用， 可以分解為多臺擴展組網，且多臺之間可以實現同步。
- 用戶需要多少個功能模塊，就選擇相應的槽位數的機箱，沒有多餘難看空白槽位。結構緊湊； 安裝簡單、結實； 外觀工整、小巧、美觀。
- 模塊尺寸采用3 U 插卡標準尺寸， 用戶既可以采用本公司專用機箱，也可以隻買板卡，裝在自己購買的標準機箱內，自主設計麵板外觀，簡單方便地嵌入自己產品內，形成自己的產品特色。
- 主控模塊提供Ethernet、R S 4 8 5 、R S 2 3 2 、W I F I 、G P R S 、Z i g B ee。
- 等多種通訊方式可選， 甚至可以同時采用兩種通訊連接方式， 實現多向通訊， 滿足特定需求。
- 主控模塊內置有基於t c p / i p 的本公司開放式的自定義協議， 以及符合工業通訊總線規范的m o d b u s _ t c p 或m o d b u s _ r t u 等多種通訊協議可選， 用戶可在上位機上通過c 、c + + 、c # 、j a v a 、l a b v i e w 、組態軟件等多種方式編程，實現功能控製。
- 針對一些實時性要求較高，且需要脫離上位機，由系統自主控製的情況， 采用S K 3 0 2 1 自帶w i n c e 系統的嵌入式主控模塊，用戶可以直接開發應用程序在主控模塊上運行，在各種功能模塊基礎上，自由實現自己想要的功能,構造D C S 系統。
- 針對低速應用，也可提供一個U A R T 介面的用戶模塊開發包，占一個槽位插在系統內，用戶根據自身情況，選擇熟悉的單片機或者A R M 編程， 然後通過內部U A R T 訪問主控模塊， 實現脫離上位機， 跟P L C 類似的自主控製。
- 麵板無任何操作旋鈕開關，所有對功能模塊的操作通過軟件遠程控製， 且功能完整。
- 匹配W I N X P / W I N 7 操作系統下測試軟件， 也可為用戶定製上位機程序。
三、模塊概覽
主控模塊
| 模塊型號 | 模塊名稱 | 主要參數配置 |
1 | SK3001 | 以太網傳輸主控模塊 | 1、10/100M 自適應以太網傳輸；2、采用ARM 主控芯片；3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示；5、可選配485 總線； |
2 | SK3002 | RS485傳輸主控模塊 | 1、RS485 傳輸；2、采用ARM 主控芯片；3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
3 | SK3003 | RS232傳輸主控模塊 | 1、RS232 傳輸；2、采用ARM 主控芯片；3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
4 | SK3004 | Wifi 傳輸主控模塊 | 1、低速wifi 傳輸；2、采用ARM 主控芯片； 3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
5 | SK3005 | Wifi 傳輸主控模塊 | 1、高速wifi 傳輸；2、采用ARM 主控芯片； 3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
6 | SK3006 | GPRS 傳輸主控模塊 | 1、GPRS 傳輸；2、采用ARM 主控芯片；3、提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
7 | SK3007 | ZigBee傳輸主控模塊 | 1、ZigBee 傳輸；2、采用ARM 主控芯片；3、 提供5V/4A 系統電源輸入，帶反向、過壓保護；4、多種LED 指示； |
8 | SK3021 | Wince 系統嵌入式主控 模塊 | 1、采用ARM+DSP 雙核，主頻1GHz，內存256MB，運行wince6.0 系統；2、帶VGA 介面，可以外接顯示器；3、帶2 個USB2.0、1 個TF 卡，1 個10/100M 自適應以太網以太網介面；4、多種LED 指示； |
功能模塊
序號 | 模塊型號 | 模塊名稱 | 主要參數配置 |
1 | SK3101 |
同步16 路16bit A/D采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數16 路；3、輸入范圍軟件可設± 1 0 V 、± 5 . 0 V ， 或定製為0 ～ 2 0 m A / 4 ～ 2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
2 | SK3102 |
同步8 路16bit A/D 采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數8 路；3、輸入范圍軟件可設± 1 0 V 、± 5 . 0 V ， 或定製為0 ～ 2 0 m A / 4 ～ 2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
3 | SK3103 |
同步4 路16bit A/D 采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數4 路；3、輸入范圍軟件可設± 1 0 V 、± 5 . 0 V ， 或定製為0 ～ 2 0 m A / 4 ～ 2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
4 | SK3104 |
同步4 路恒壓供電采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數4 路；3、輸入范圍軟件可設± 1 0 V 、± 5 . 0 V ； 4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護；6、帶精密DC1-5V恒壓供電輸出，可給傳感器供電； |
5 | SK3105 |
同步2 路動態應變采集模塊
| 1、分辨率1 με，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數2 路；3、輸入范圍可達± 2 0 0 0 0 με；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護；6、橋壓DC1-5V；7、可提供1 / 4 橋、半橋、全橋三種接線方式； 8 、帶程控放大， 程控濾波； |
6 | SK3106 |
同步4 路IEPE 采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數4 路；3、輸入范圍軟件可設± 1 0 V 、± 5 . 0 V ； 4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護；6、帶IEPE 調理電路，可直接接IEPE 傳感器； |
7 | SK3107 |
同步4 路高速A/D 采集模塊
| 1、16bit A/D，每路最高采樣頻率1MSPS，內置FIFO 高達8MB；2、通道數4 路；3、輸入范圍± 1 0 V ， 或定製為0 ～2 0 m A / 4 ～ 2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
8 | SK3108 |
同步4 路高速A/D 采集模塊
| 1、12bit A/D，每路最高采樣頻率10MSPS，內置FIFO 高達8MB；2、通道數4 路；3、輸入范圍± 1 0 V ， 或定製為0 ～2 0 m A / 4 ～ 2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
9 | SK3109 |
同步4 路24bit A/D 采集模塊
| 1、24bit A/D，每路最高采樣頻率100KSPS，內置FIFO 高達2MB；2、通道數4 路；3、輸入范圍可定製為± 1 0 V 、± 5 . 0 V 、± 2 . 5 V ， 或定製為0 ～ 2 0 m A / 4 ～2 0 m A ；4、同步采集方式，且可多個模塊之間同步；5、過壓、過流、浪湧保護； |
10 | SK3110 |
4 路熱電阻采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數4 路；3、可接pt100、pt1000 熱電阻； 5、過壓、過流、浪湧保護； |
11 | SK3111 |
8 路熱電偶采集模塊
| 1、16bit A/D，每路最高采樣頻率200KSPS，內置FIFO 高達2MB；2、通道數8 路；3、可接S、R、B、K、T、J、N、E 類型熱電偶；5、過壓、過流、浪湧保護； |
12 | SK3112 |
異步16 路信號采集
| 1、16bit A/D，總采樣頻率最高250K/1MSPS，內置FIFO 高達2MB；2、通道數16 路；3、輸入跳線可設± 1 0 V 、± 5 . 0 V 、± 2 . 5 V 、0 - 1 0 V 、0 - 5 V 、0 - 2 . 5 V ，或定製為0 ～ 2 0 m A / 4 ～ 2 0 m A ；4、異步采集方式； 5、過壓、過流、浪湧保護； |
13 | SK3113 |
異步8 路信號采集
| 1、16bit A/D，總采樣頻率最高250K/1MSPS，內置FIFO 高達2MB；2、通道數16 路；2、通道數8 路；3、輸入跳線可設± 1 0 V 、± 5 . 0 V 、± 2 . 5 V 、0 - 1 0 V 、0 - 5 V 、0 - 2 . 5 V ， 或定製為0 ～ 2 0 m A / 4 ～2 0 m A ；4、異步采集方式； 5、過壓、過流、浪湧保護； |
14 | SK3114 |
4 路D/A 輸出模塊
| 1、12bit D/A；2、通道數4 路；3、輸出可定製為± 1 0 V 、± 5 . 0 V 、± 2 . 5 V 、0 - 1 0 V 、0 - 5 V 、0 - 2 . 5 V ；4、帶驅動功放電路； 5、過壓、過流、浪湧保護； |
15 | SK3115 |
4 路D/A 高速輸出模塊
| 1、12bit D/A；2、通道數4 路；3、輸出可定製為± 1 0 V 、± 5 . 0 V 、± 2 . 5 V 、0 - 1 0 V 、0 - 5 V 、0 - 2 . 5 V ；4、帶驅動功放電路； 5、可高速輸出自定義波形；6、過壓、過流、浪湧保護； |
16 | SK3116 | 16 路低速采集模塊 | 1、16bit A/D，每路最高采樣頻率100SPS；2、通道數16 路；3、輸入范圍軟件可設±1 0 V 、±5 . 0 V ， 或定製為0 ～2 0 m A / 4 ～ 2 0 m A ；4、過壓、過流、浪湧保護； |
17 | SK3201 | 8 路繼電器輸出模塊 | 1、觸電容量30V/1A；2、通道數8 路；3、過壓、過流、浪湧保護； |
18 | SK3202 | 8 路集電療開路輸出模塊 | 1、最大電壓30V，驅動電流100mA；2、通道數8 路；3、過壓、過流、浪湧保護； |
19 | SK3203 |
8 路光耦隔離輸入模塊
| 1、低電平0 ～ 1 V ， 懸空，高電平4 ～3 0 V ； 2 、通道數8 路； 3 、隔離電壓2 5 0 0 V r m s 4、接點類型乾接點、濕接點；5、過壓、過流、浪湧保護； |
20 | SK3204 |
8 路高速光耦隔離輸入模塊 | 1、低電平0 ～ 1 V ， 懸空，高電平4 ～3 0 V ； 2 、通道數8 路； 3 、隔離電壓2 5 0 0 V r m s 4、接點類型乾接點、濕接點；5、過壓、過流、浪湧保護； |
21 | SK3205 |
4 路頻率計數輸入模塊
| 1、低電平0 ～ 1 V ， 懸空，高電平4 ～3 0 V ； 2 、通道數4 路； 3 、隔離電壓2 5 0 0 V r m s 4、輸入頻率范圍0 ～ 1 M H z ；5、循環計數位數32bit；6、過壓、過流、浪湧保護； |
擴展模塊
序號 | 模塊型號 | 模塊名稱 | 主要參數配置 |
1 | SK3601 | RS485 介面模塊 | 1、4 個RS485 介面；2、波特率范圍1200～1 9 2 0 0；3、過壓、過流、浪湧保護； |
2 | SK3602 | RS232 介面模塊 | 1、2 個RS232 介面；2、波特率范圍1200～1 9 2 0 0 ；3、過壓、過流、浪湧保護； |
擴展模塊
S K 3 0 0 0 系列采集控製系統是一款采用標準化、模塊化設計。客戶可以根據自身的要求和設想自主組合，以後再有其他功能需求隻需購買功能模板，插板組合就行，產品冊裡沒有體現的功能模塊，客戶可以自己提出要求，我們會幫您定製。註：
