GTD52閥門氣動執行器-雙作用氣動執行器、氣缸、氣動頭
GTD雙作用氣動執行器 GTE單作用彈簧復位氣動執行器 氣動頭 | 返回氣動執行器頁麵 |

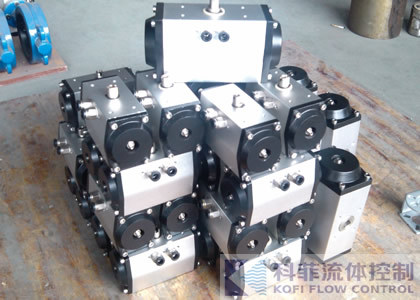

KFF科菲GTD/E氣動執行器是將輸入的氣壓信號轉換成90度,再以扭轉矩形形式輸出的執行機構。該系列氣動執行器是一種外型小、性能高的的執行結構,分為雙氣控型和單氣控型兩種,與角行程型控製閥組合可用於調節和開關的場合,也可用於其他回轉運動的場合。 KFF科菲GTD/E氣動執行器結構特點 1)、擠壓成型的鋁合金缸體,經硬質氧化處理,表麵質地堅硬,耐磨性強。 2)、緊湊的雙活塞齒輪、齒條式結構,嚙合精確,傳動平穩,安裝位置對稱,輸出扭矩恒定。 3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環,實現低摩擦,長壽命,避免金屬間的接觸。 4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。 5)、單氣控型執行器的彈簧經預壓後安裝,可安全、方便的拆卸和組裝。 6)、氣動執行器在全開和全關位置均可進行0度或90度正負5度的雙向行程調節。 7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR標準,確保GTD32氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。 8)、輸出軸的安裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇 9)、外形美觀而精巧,重量輕,具有防水密封結構。 10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用丁腈橡膠,在高溫或低溫時采用氟橡膠或矽橡膠 KFF科菲GTD/E氣動執行器主要型號: 雙作用:GTD52,GTD63,GTD83,GTD110,GTD127,GTD160,GTD190,GTD210,GTD250等。 單作用:GTE52,GTE63,GTE83,GTE110,GTE127,GTE160,GTE190,GTE210,GTE250等。 |
KFF科菲GTD/E氣動執行器技術數據說明 | 買氣動執行器,找科菲0577-67950637 |
工作介質 | 乾燥、清潔不含腐蝕性氣體 | | 工作氣源壓力 | 雙作用式:2-8bar | 單作用式:4-8bar | 工作溫度 | 常溫型:-20°C~+80°C (丁腈橡膠O型圈) | 高溫型:-20°C~+160°C(氟橡膠O型圈) | 低溫型:-40°C~+80°C(矽橡膠O型圈) | 回轉角度 | 標準型:90°±5° 非標準型0-180° | 輸出扭矩 | 雙作用型:4~10560N.m 單作用型:6.9~2688N.m | 介面螺紋 | GT52-GT83 G1/2" GT110-GT350 G1/4" |
|
KFF科菲GT氣動執行器 解剖圖及部件材質說明 | 買氣動執行器,找科菲0577-67950637 |
|
序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 1 | 殼體 | 1 | 8 | 軸中墊圈 | 2 | 15 | 端蓋密封圈 | 2 | 2 | 活塞 | 2 | 9 | 上軸承 | 1 | 16 | 活塞向導環 | 2 | 3 | 旋轉軸 | 1 | 10 | 軸上平墊圈 | 1 | 17 | 活塞軸瓦 | 2 | 4 | 端蓋 | 2 | 11 | 軸下o型圈 | 1 | 18 | 端蓋平墊圈 | 2 | 5 | 彈簧/彈簧座 | 8-12 | 12 | 軸上o型圈 | 1 | 19 | 調節螺栓 | 2 | 6 | 下軸承 | 1 | 13 | 螺栓密封o型圈 | 1 | 20 | 六角螺母 | 2 | 7 | 彈性擋圈 | 1 | 14 | 活塞o型圈 | 1 | 21 | 內六角螺栓 | 8 |
|
KFF科菲GTD雙作用氣動執行器輸出扭矩表 | 買氣動執行器,找科菲0577-67950637 |
型號 | 工作氣源壓力(bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | GTD52 | 9 | 13 | 17 | 21 | 25 | 29 | 33 | GTD63 | 13 | 19 | 25 | 30 | 35 | 43 | 48 | GTD83 | 30 | 45 | 60 | 74 | 88 | 103 | 118 | GTD110 | 75 | 112 | 150 | 185 | 223 | 260 | 298 | GTD127 | 119 | 180 | 240 | 295 | 350 | 415 | 475 | GTD160 | 235 | 355 | 475 | 590 | 700 | 825 | 945 | GTD190 | 440 | 667 | 890 | 1100 | 1330 | 1555 | 1776 | GTD210 | 488 | 735 | 970 | 1200 | 1450 | 1700 | 1900 |
|
KFF科菲GTE單作用彈簧復位氣動執行器輸出扭矩表 | 買氣動執行器,找科菲0577-67950637 |
型號 | 彈簧數量 | 工作氣源壓力(bar) | 彈簧復位 | 3 | 4 | 5 | 開始 | 終點 | 開始 | 終點 | 開始 | 終點 | 開始 | 終點 | GTE52 | 10 | | | 9.74 | 0.84 | 13.9 | 5 | 15.8 | 6.9 | 12 | | | | | 12 | 1.9 | 18.9 | 8.2 | GTE63 | 10 | | | 14.2 | 1.3 | 20.3 | 7.4 | 23.1 | 10.2 | 12 | | | | | 18.1 | 2.7 | 27.8 | 12.4 | GTE83 | 10 | | | 33.8 | 8.6 | 48.6 | 23.4 | 50.6 | 29.9 | 12 | | | | | 44.1 | 13.8 | 60.2 | 60 | GTE110 | 10 | | | 89 | 13 | 126.2 | 50.2 | 136 | 72 | 12 | | | | | 114.2 | 18.2 | 168 | 98 | GTE127 | 10 | | | 140 | 31 | 199.4 | 91.2 | 206.3 | 115 | 12 | | | | | 182.5 | 52.5 | 245 | 173 | GTE160 | 10 | | | 299 | 86 | 418 | 205 | 386 | 206 | 12 | | | 266 | 7 | 385 | 126 | 465 | 305 | GTE190 | 10 | 360 | 59 | 584 | 281 | 806 | 503 | 608 | 360 | 12 | | | 529 | 168 | 751 | 390 | 721 | 365 | GTE210 | 10 | 365 | 147 | 612 | 391 | 857 | 636 | 586 | 432 | 12 | 301 | 29 | 545 | 273 | 790 | 518 | 704 | 889 |
|
KFF科菲GT氣動執行器工作原理 | 買氣動執行器,找科菲0577-67950637 |
|
KFF科菲GT氣動執行器安裝尺寸 | 買氣動執行器,找科菲0577-67950637 |
|
KFF科菲GT氣動執行器 容量 重量及開啟時間說明 | 買氣動執行器,找科菲0577-67950637 |
雙作用型 | 容量L | 重量KG | 單作用型 | 容量L | 重量KG | 開啟時間S | GTD52 | 0.23 | 0.9 | GTE52 | 0.12 | 1.6 | 《0.5 | GTD63 | 0.44 | 1.5 | GTE63 | 0.22 | 2.3 | 《0.5 | GTD83 | 0.88 | 2.6 | GTE83 | 0.41 | 4.1 | 《1.5 | GTD110 | 1.98 | 6.1 | GTE110 | 0.92 | 9.3 | 《2 | GTD127 | 3.13 | 9.2 | GTE127 | 1.5 | 13.9 | 《2.5 | GTD160 | 6.2 | 16.7 | GTE160 | 3.0 | 24.8 | 《4 | GTD190 | 11.8 | 27.1 | GTE190 | 5.7 | 40.8 | 《5 | GTD210 | 16.5 | 32.2 | GTE210 | 8.1 | 46.9 | 《7 |
|
KFF科菲GT氣動執行器 選型說明 | 買氣動執行器,找科菲0577-67950637 |
KFF科菲GTD雙作用氣動執行器型號選擇: 使用雙作用執行器,先確定閥門的扭矩,在正常使用條件下,推薦安全系數為15~20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值;水蒸氣或非潤滑液體介質增加25%安全值;對非潤滑的漿料液體介質增加40%安全值;非潤滑的乾氣介質增加60%安全值;非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值;根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表,就可得到準確GTD型號。 KFF科菲GTE單作用(彈簧復位)氣動執行器型號選擇: 使用單作用執行器,根據上述計算的扭矩值及使用氣源壓力,查找單作用扭矩表,先查得彈簧復位終點,再查氣源工作壓力終點,氣源壓力扭矩應該大於彈簧復位扭矩,可得到準確的GTE型號。 說明:GTE單氣控型輸出扭矩表中,彈簧復位“終點”扭矩即為關閉閥門的扭矩,彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩,氣源壓力終點扭矩即為打開閥門的扭矩。 |
KFF科菲GT氣動執行器 安裝 調試及維護說明 | 買氣動執行器,找科菲0577-67950637 |

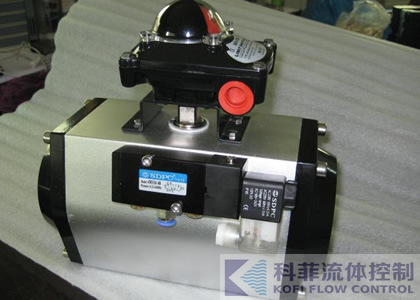

1、GT系列氣動執行可與閥門直接連接,也可以通過支架和接頭與閥門安裝連接。 2、安裝時必須保證氣動執行器的輸出軸與閥門軸的同度軸。 3、管接頭及導管內部應清洗乾凈。 4、電磁閥、電氣定位器、電磁轉換器、氣源三聯件、回信器等應按說明書進去安裝和調試。 5、氣動執行器雙端的調節螺栓,可以微量調節閥門的開啟角度,調整後必須將螺母擰緊。 6、執行器和閥門應同時調試,對閥門加壓到額定壓力,氣動執行器通氣,觀察閥門開關情況,應轉動靈活。 7、安裝電磁閥的氣動執行器,調試時應先用手動按鈕操作(紅色按鈕)調試,然後在通電調試、 8、氣源要保持乾燥、清潔,定期對於執行器配套使用的空氣過濾器放水及排污。 |
