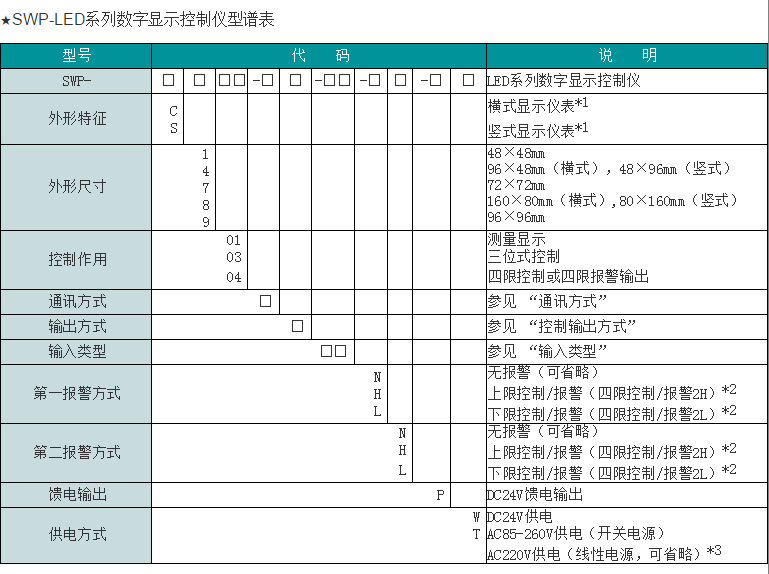

SWP-C801-02-23-N數字顯示機采用微處理器進行控製運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該機表集數字機表與模擬機表於一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控製(高亮度LED數位顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，並可選擇雙光柱顯示方式。
規 格 | 說 明 | |
使用 環境 | 環境溫度 | 0~50℃ |
相對濕度 | ≤85RH 避免強腐蝕氣體 | |
供電電壓 | 常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 | |
功耗 | ·≤6W（AC220V 線性電源供電） ·≤6W（AC85~260V 開關電源供電） ·≤6W（DC24V 開關電源供電） | |

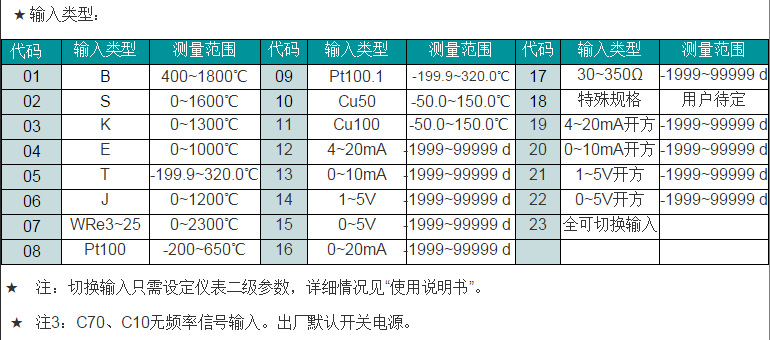

輸入 信號 | 模擬量 | 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 | ||
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω | ||
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ | ||
開關量 | 脈沖信號：波形——矩形、正弦或三角波 輻度——大於4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） | |
接點信號：電接點輸入信號 | ||
輸出 信號 | 模擬量輸出 | DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
開關量輸出 | 繼電器控製輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控矽控製輸出-SCR（可控矽過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控製信號）輸出，6~24V/30mA（電壓不可調） 雙向可控矽輸出-SOT可控矽輸出，5A/400V | |
通訊輸出 | 介面方式——標準串行雙向通訊介面 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 機表內部自由設定 | |
饋電輸出 | DC 24V 負載≤30mA | |
測量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
分辨率 | ±1字 | |
測量范圍 | -1999~9999字 | |
顯示方式 | -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 | |
方式 | 控製/報警方式為帶回差上限或下限報警(用戶可自由設定) | |
控製精度 | ±1字 | |
溫度補償 | 0~50℃數字式溫度自動補償 | |
打印控製 | 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印介面為RS-232C | |
打印精度 | 同機表精度 | |
參數設定 | 麵板輕觸式按鍵設定 、參數設定值斷電後永久保存、參數設定值密碼鎖定 | |
保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） | |
