全量程液位檢測系統
系統配置：
上位機：主服務器、打印機、組態及人機對話軟件、BY全量程液位分析軟件、顯示表（可選）
下位機及現場設備：多臺BY射頻疊層界麵機（BY射頻感應疊層物位傳感器、BY智能控製器）、I/O板卡。
通信網路：主服務器、下位機和現場設備之間采用RS-485（MODBUS協議）總線方式。

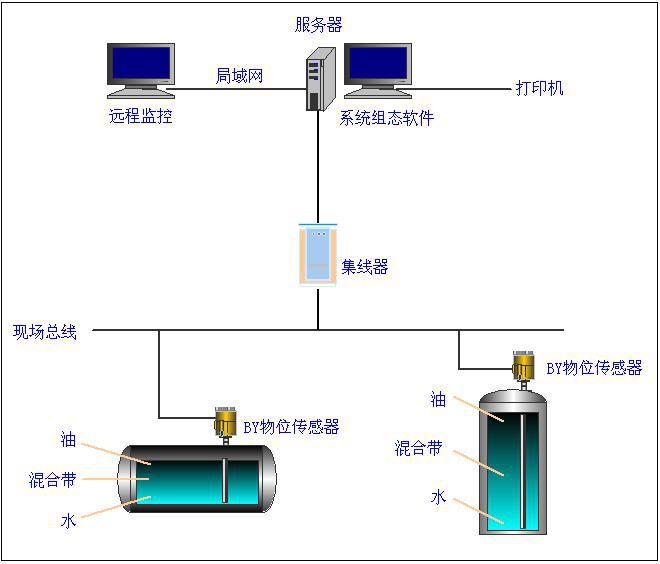

BY全量程液位檢測系統配置示意圖
系統描述：
BY全量程液位檢測系統可以同時監控多臺BY射頻疊層界麵機，可以實時檢測出每具油罐中油-氣界麵、油-乳化層界麵、水-乳化層界麵以及油層厚度與高度、乳化層厚度與高度、污水厚度與高度、溫度及各介質層麵含水率分佈狀況等參數。
通過檢測原油儲罐中油-乳化層界麵、水-乳化層界麵、乳化層厚度、各介質層麵含水率分佈狀況等參數，可以在其它機器機表配合下直接反饋原油破乳脫水效果，為實現破乳脫水工藝真正智能化控製打下良好基礎。
通過綜合分析各原油儲罐油-乳化層界麵、水-乳化層界麵、乳化層的厚度、各介質層含水率分佈狀況、液位、溫度等參數，並結合每個原油儲罐的容積表，可以實時檢測原油儲罐內的儲油量（體積），實現對原油儲罐的自動盤庫，為生產決策提供確實的依據。如果需要將儲油量以體積方式計算轉換成以質量方式計算，一種方法是將油田采樣檢測的密度值輸入檢測系統，系統將體積轉換為質量；另一種方法是在原油儲罐的適當高度位置上安裝兩隻高精度的壓力傳感器，當系統檢測到兩隻距離固定的壓力傳感器均處於原油層時，通過系統計算，並以含水率、溫度等參數進行自動校正，檢測出相應的原油密度，進而實現以質量方式檢測原油儲罐內的儲油量。
主要功能
油-氣界麵、油-乳化層界麵、水-乳化層界麵以及油層厚度與高度、乳化層厚度與高度、污水厚度與高度、各介質層麵含水率分佈、多點溫度等參數。
直接反饋原油破乳脫水效果，為實現破乳脫水工藝真正智能化控製打下良好基礎。
根據各介質層含水率分佈狀況，結合每個原油儲罐的容積表，實時檢測原油儲罐內的儲油量。
可同時監控最多64個原油儲罐。
可與生產系統聯動，實現自動排油和自動排水功能。
提供報警管理功能，用戶可自行設置各報警量，記錄所有的報警信息。
提供日志管理、打印實時報表和歷史報表、歷史數據查詢等功能。
完善的通訊/聯網協議，網路化管理，可與其他系統數據共享。
