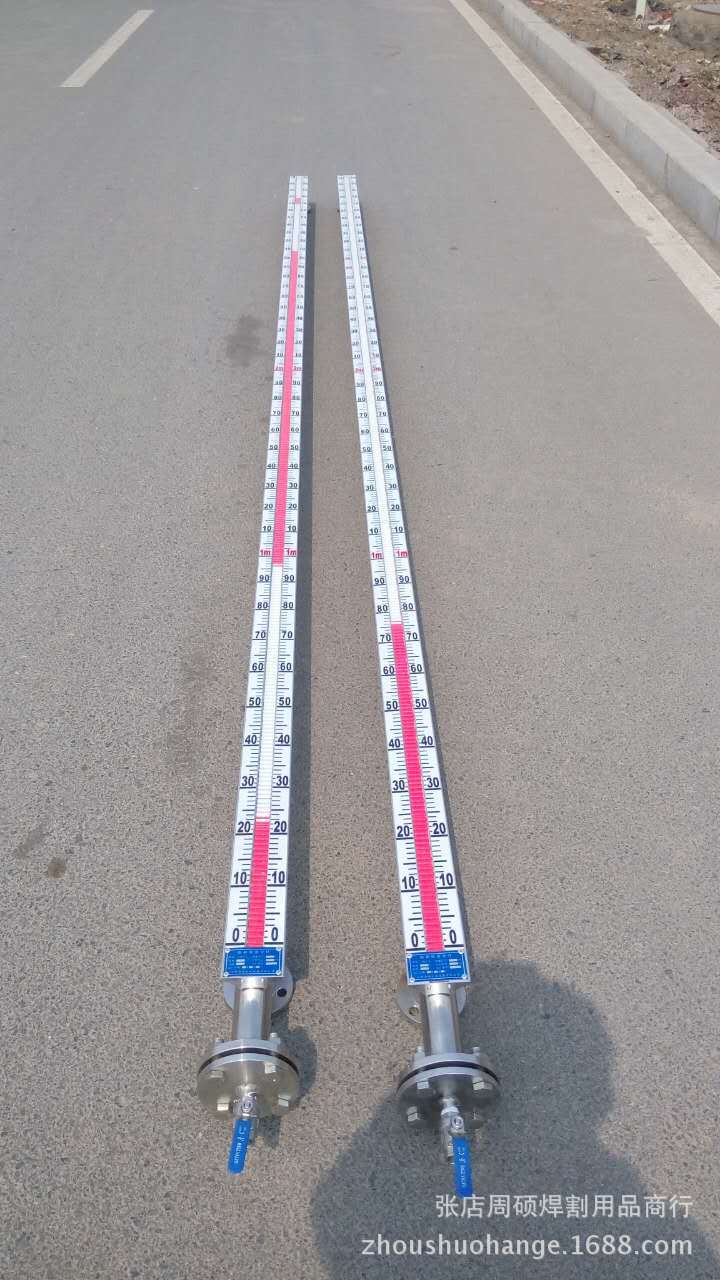

JS-201/UHZ系列磁翻板液位計，是本公司引進、吸收國內外同類產品，並加以消化、吸收、提高，
按原化學工業部頒佈的磁性液位計標準HG/T21584-95研製生產的產品。可用於各種塔、罐、槽、球形容
器和鍋爐等設備的介質液位測量。該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕
性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀。特別是現場指示部分，由於不與液體介
質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比
傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、先進性、實用性。
該液位計最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型
號的液位計配上液位報警、控製開關，可實現液位或界位的上、下限越位報警控製或聯鎖；配上乾簧芯片
組液位變送器，可將液位、界位信號轉換成二線製4-20mADC標準信號，傳輸給計算機、調節器、液位
數顯機，實現遠距離指示、檢測、記錄與控製，該系列液位計廣泛用於：石油、化工、冶金、製藥、食品
、電力等各種生產過程中的液位測量與控製。
二、原理與結構
1、工作原理：
⑴磁性液位計其工作原理是根據阿基米德定律，利用浮子的重量與浮子排開液體的體積的重量相等的原
理使裝有永久性磁鋼的浮子隨液麵變化而變化，浮子內磁力線的位置（即是實際液麵位置）通過磁性作用
驅動翻柱、翻板，當液麵上升時，液相翻成紅色；液麵下降時，氣相翻成白色或黑色。從而醒目地指示容
器內液位變化。
⑵顯示麵板上裝有標尺，這樣可直接讀出液位高度，在本體下端安裝有閥門，供取樣和排污用。
2、主要結構：

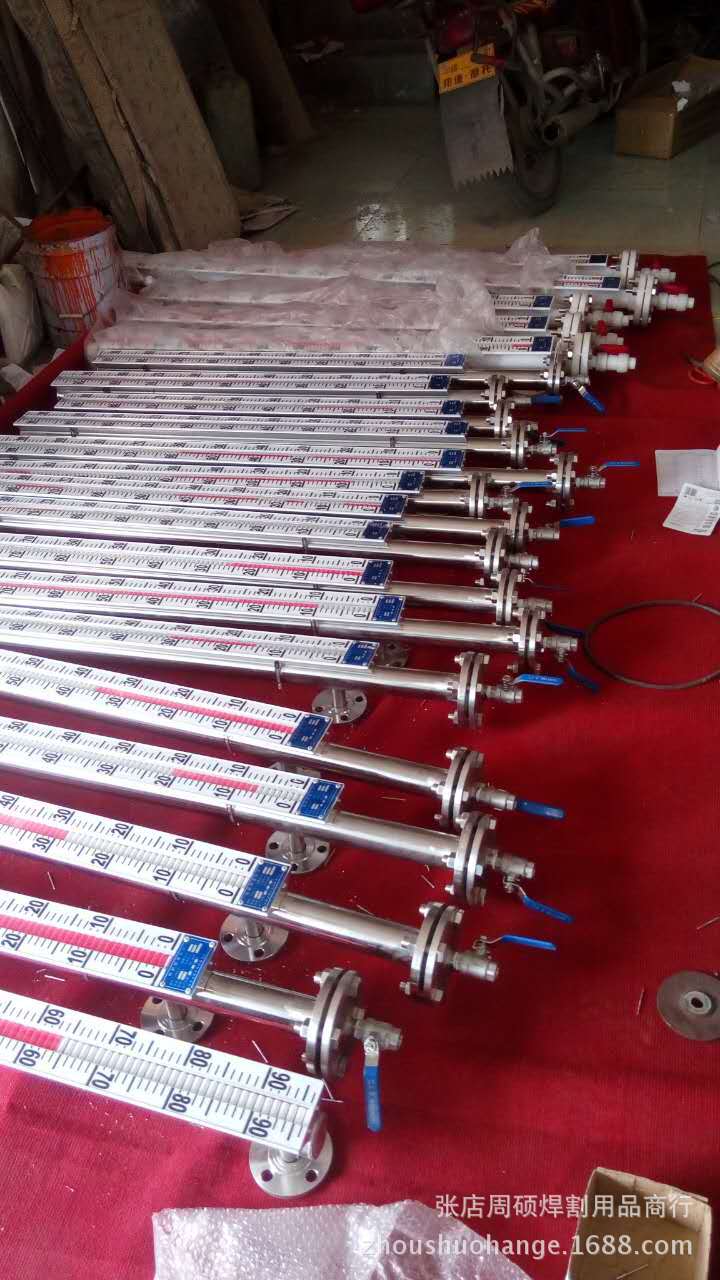

⑴（普通型），它是由本體、浮子、麵板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥
門，安裝在一側。它適用於在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。
⑵（保溫型），它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保
溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、麵板框等部件組成，顯示位置為側麵頂部，
適於高溫、高粘稠介質或側開孔容器。
⑷（頂裝型），它是有麵板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用於
埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸（抽真空型），它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用於保溫、加
熱、隔熱、降溫等場合。

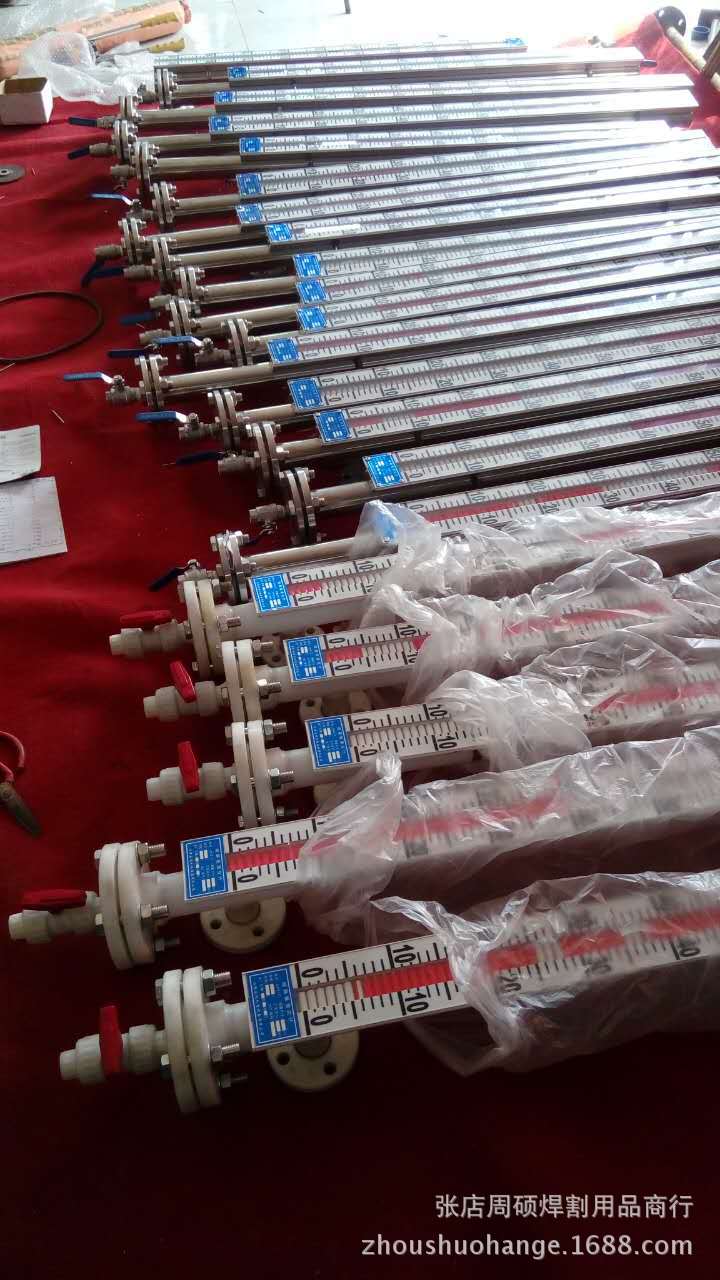

⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用於常溫、常壓耐腐蝕性場合
三、主要技術參數
1、量程范圍（mm）：300～19000
2、介質密度（g/cm3）：≥0.45
3、介質粘度：≤0.02Pa.S
4、工作溫度℃：-180～350
5、壓力等級（MPa）：≤32
6、測量精度（mm）：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、傳輸方式：4～20mA或開關量
11、介面法蘭：PN2.5DN25HG20592（側裝式） PN1.0DN80HG20592（頂裝式、底裝式），可以
根據用戶的需要特殊定製。
註：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
四、特點
它與普通玻璃管式和玻璃板式液麵計相比，具有下列特點：
⑴液位計主要部件(本體)與介質直接接觸的材料是采用優質不銹鋼或其他特種材料製作，指示部件不與
介質接觸，因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器，使用該液位計十分安全可靠。
⑵采用雙色（氣相呈白色，液相呈紅色）翻柱、翻板顯示，指示連續直觀醒目，無盲區，在任何情況下
都不會出現假液位。
⑶密封麵少，比原板式液位計減少靜密封泄漏點95%以上，因此，克服瞭石油、化工等行業壓力容器配
件跑、冒、滴、漏等薄弱環節。
⑷結構簡單，安裝維修方便，量程大，設計壓力高，使用壽命長，適用范圍廣。
⑸磁性浮子液位計，用一臺液位計可以代替多臺玻璃板式液位計，且安裝使用極為方便。同時，使用本
廠開發的液位遠傳變送器、報警自動控製機，可實現上、下限位報警及監控自動化。
五、安裝、使用與維修
1、安裝要求：
⑴液位計必須垂直安裝，偏差≤3mm。
⑵液位計測量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
⑶筒體保持100mm距離內不能有吸磁性材料。
⑷浮子裝入筒體時，切勿將浮標上下顛倒（磁性端在上）。
⑸仔細檢查各連接處螺栓是否上緊之後機表即可投入使用。
⑹保溫型液位計除按以上要求安裝外，還必須連接冷卻或加熱系統。
⑺地下型液位計先把導管安裝在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然後安裝上半
部。
2、使用：
⑴液位計投入運行時，應先打開上閥門，然後慢慢地打開下閥門，避免容器內的受壓介質急速流入管體
，使浮子急速上升，造成翻柱跟蹤指示失靈或浮子受沖擊而損壞。
⑵液位計在出廠前各部件按標準均已分別經過內壓和外壓試驗，安裝後不必再試壓，當容器和液位計連
通後做內壓試驗時應將浮子取出，投入運行時再放入。
⑶在使用過程中，由於液位突變或其它原因造成個別翻柱不能翻轉可以用校正磁鋼（附件）或浮子校正。
3、維修與保養：
⑴產品使用一段時間後，如介質有沉淀物時，應經常排污，清洗時關掉上下閥門並放空介質，排出液體
，拆下下法蘭取出浮子，然後進行清洗。
⑵產品在使用過程中如發現浮子及麵板框損壞，可直接與我廠聯系，並請提供產品出廠編號，我廠備有
產品檔案，以便及時提供部件更換。
六、訂貨須知
1、訂貨時請提供下列參數：
⑴測量長度
⑵連接法蘭標準
⑶介質名稱和密度
⑷介質溫度
⑸介質壓力
⑹安裝方式
⑺選用材質
