GT型系列氣動執行器
概述
蘇正閥門有限公司生產的GT型系列氣動執行器,此氣動執行機構原理是:將壓縮空氣為動力,通過活塞齒條、齒輪的機械傳動,以角行程輸出扭距的氣動執行器,產品外型小、重量輕、使用壽命長性能高。是目前一種新型的氣動執行器產品。分為雙作用和單作用(彈簧復位)。適用於角行程控製閥(球閥、蝶閥類)的開關和調節。也可用於其它需要回轉的場合。
特點及參數
基本設計: | 氣動雙活塞執行器、型號GTD=雙作用式、型號GTE=單作用式(有彈簧返回)。 |
製造特點: | 超寬麵齒條(活塞)小齒輪傳動技術、活塞及齒輪和殼體接觸麵有低磨擦材料製成的滑動軸承襯套、導向。單作用式有保險彈簧座。 |
采用標準: | 執行器與閥門連接:四個或八個螺栓孔符合標準DIN/ISO 5211,軸裝配孔符合標準DIN 3337。可供選擇的裝配軸孔有多種形狀尺寸選擇。 |
零件材料: | 殼體:鋁合金表麵陽極化處理。 |
環境溫度: | -20~90O℃ |
回轉角度: | 雙作用式=90度,單作用式=90度,標準執行器旋轉軸角度從兩端可調節-5~+5度。 |
輸出扭矩: | 3~10000Nm |
空氣壓力: | 2~8bar,最大10bar。 |
附件: | 電磁閥、電氣定位器、限位開關(有機械式、接近式)、氣源處理三聯件(有減壓器、過濾器、油霧器)、手操機構。 |

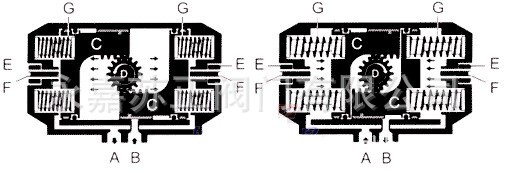

工作原理
雙作用式
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(A)排出,同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。可以從兩端調整微量角度,松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。反之壓縮空氣則從氣口(A)進入氣缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(B)排出,同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。
單作用式(彈簧復位)
壓縮空氣從氣口(B)進入氣缸兩活塞(C)之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(A)排出,同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)逆時針方向旋轉90度。在壓縮空經過電磁閥換向後,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(B)排出,同時使兩活塞(C)的齒條同步帶動輸出軸(D)(齒輪)順時針方向旋轉90度。可以從兩端調整微量角度,松動螺母(E)用內六角扳手擰動調節螺栓(F)調整所需角度,鎖緊螺母(E)。

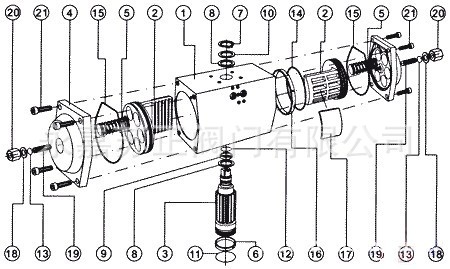

解剖圖及零配件
序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
1 | 殼體 | 1 | 12 | 軸上O型圈 | 1 |
2 | 活塞 | 2 | 13 | 螺栓密封O型圈 | 1 |
3 | 旋轉軸 | 1 | 14 | 活塞O型圈 | 1 |
4 | 端蓋 | 2 | 15 | 端蓋密封圈 | 2 |
5 | 彈簧/彈簧座 | 8-12 | 16 | 活塞導向環 | 2 |
6 | 下軸承 | 1 | 17 | 活塞軸瓦 | 2 |
7 | 彈性擋圈 | 1 | 18 | 端蓋平墊圈 | 2 |
8 | 軸中墊圈 | 2 | 19 | 調節螺栓 | 2 |
9 | 上軸承 | 1 | 20 | 六角螺母 | 2 |
10 | 軸上平墊圈 | 1 | 21 | 內六角螺母 | 8 |
11 | 軸下O型圈 | 1 |
|
|
|
