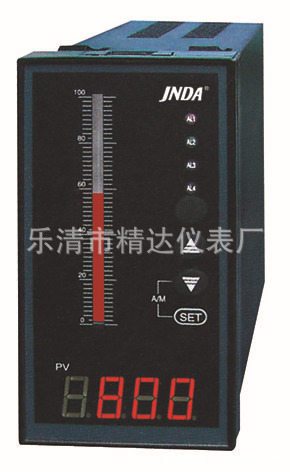

智能數字/光柱顯示控製機，采用微處理器進行控製運算，可對各種非線性信號進行精度極高的線性矯正，可以隨意改變機表的輸入信號類型 ，采用最新的無跳線技術，隻需設定機表內的參數，即可將機表從一種輸入信號改為另一種輸入信號，進一步提高瞭機表的多用性、可靠性。可以選擇交直流電壓、電流輸入或選擇作頻率表計數器等使用，與各類傳感器、變送器配合使用，實現對溫度、濕度、壓力、液位等物理量的測量，顯示報警控製。及相對模擬量顯示（光柱顯示、顯示分辨率達100線）使測量值的顯示更為清晰直觀，並可以選擇雙光柱顯示測量值光柱顯示+控製（報警）設定值光柱顯示。
輸入信號 | 熱電偶：B、S、K、E、J、T 熱電阻：pt100、cu50 遠傳電阻：30-350Ω 標準電流：0-10MA 4-20MA 2-20MA 標準電壓：0-5v 1-5v ma |
輸出信號 | DC 0-10MA(負載電阻≤750Ω） 4-20MA（負載電阻≤500Ω） DC0-5V 1-5V(輸出電阻≤250kΩ） |
繼電器控製輸出 | 繼電器ON/OFF帶回差 AC220/3A DC24V/6A(阻性負載） |
控矽控製輸出 | SCR(可控矽過零觸發脈沖）輸出光電隔離，400V/0.5A |
固態繼電器輸出 | SSR(固態繼電器控製信號）輸出光電隔離6-12v/30ma |
通訊輸出 | 介面方式，標準串行雙向通訊介面 |
波特率 | 300-9600bps 內部自由設定 |
饋電輸出 | DC 24V 負載≤30ma |
測量精度 | ±0.2%FS或±0.5%FS |
分辨率 | ±1字 |
測量范圍 | -1999~9999字 |
顯示方式 | 高亮度光柱測量顯示 |
控製/報警 | 可選擇1-4限控製或報警輸出，LED顯示控製（或報警）方式為繼電器ON/OFF帶回差 |
參數設定 | 麵板輕觸或按鍵設定，參數設定值斷電後永遠保存，參數設定值密碼鎖定 |
保護方式 | 輸入回路斷線報警（熱電偶或熱電阻輸入時），繼電器輸出狀態LED指示，輸入超/欠量程，報警、電源欠壓、自動復位、工作異常自動復位 |
SP-F | □ | □ | □ | □ | □ | □ | □ | 說明 |
型號 | 8 | 光柱測量顯示控製機 | ||||||
外形尺寸 | 08 | 麵板尺寸：80×160mm | ||||||
09 | 麵板尺寸：96×96mm | |||||||
16 | 麵板尺寸：160×80mm | |||||||
控製說明 | 01 | 測量顯示 | ||||||
03 | 三位式控製 | |||||||
變送輸出方式 | 0 | 無輸出 | ||||||
1 | DC 0-10MA | |||||||
2 | DC 4-20MA | |||||||
3 | DC 0~5V | |||||||
4 | DC 1~5V | |||||||
報警一 | N | 無控製或報警 | ||||||
H | 位式上限控製/報警（可選繼電器SCR SSR輸出） | |||||||
L | 位式下限控製/報警（可選繼電器SCR SSR輸出） | |||||||
報警二 | N | 無控製或報警 | ||||||
H | 位式上限控製/報警（可選繼電器SCR SSR輸出） | |||||||
L | 位式下限控製/報警（可選繼電器SCR SSR輸出） | |||||||
通訊方式 | 0 | 無通訊 | ||||||
2 | RS-232 | |||||||
4 | RS-422 | |||||||
8 | RS-485 | |||||||
顯示方式 | 1 | 單LED顯示 | ||||||
2 | 雙LED顯示 | |||||||
3 | 單LED+單光柱顯示 | |||||||
4 | 雙LED+單光柱顯示 | |||||||
