功能概述
BF-160A 專用於分體式承壓太陽能或 一體承壓太陽能系統，為BESFUL品牌系列產品中的一員，已大量安裝於別墅、小區、酒店，表現穩定、出色。 產品結構采用一體式設計，電輔熱控製功率可達2000W，可完全滿足用戶加熱用水控製需求。先進的電源設計，可保證供電電源在AC90V～250V之間變化時控製器穩定、可靠、持續工作。 160A有三個測溫點，分別是水箱加熱測溫、溫差循環熱端測溫、回水保溫測溫。 主要控製功能包括：每天可做兩段的定時電加熱控製；可檢測集熱板溫度進行自動溫差循環；每天可設置兩段定時的回水保溫循環（此功能也可用於用水增壓）；還具有手動加熱、手動溫差循環、強製溫差循環、高溫保護、集熱板防凍循環、手動回水保溫、水流開關保溫、漏電保護、恢復出廠設置等功能。 歡迎閣下體驗BESFUL產品，感受碧河的最新技術和理念
主要功能水箱、集熱板、管道各一條NTC 10K 溫度傳感器輸入
溫度查詢
兩個時段定時加熱
手動加熱
溫差循環
手動溫差循環
強製溫差循環
防凍循環
高溫保護
兩段定時管道保溫/用水增壓
水流開關保溫
漏電保護
故障顯示
恢復出廠設置
掉電記憶保護功能參數說明
| 代碼 | 參數作業說明 | 設置范圍 | 缺省值 |
| 走時 | 當前走時時間設置 | 00：00～23：59 | 12：00 |
| 定時開 | 定時加熱、保溫 開時間設置 | 00：00～23：59 | 05：00 |
| 定時關 | 定時加熱、保溫關時間設置 | 00：00～23：59 | 07：00 |
| 溫控加熱 | 定時加熱溫控值設置 | 0℃～85℃ | 0℃ |
| 啟動溫差 | 啟動溫差循環溫度 | 4℃～30℃ | 7℃ |
| 停止溫差 | 停止溫差循環溫度 | 2～Td上限 | 4℃ |
高溫保護溫度 | 停止溫差循環功 能的水箱溫度 | 0/55～99℃ | 65℃ |
| 保溫溫度 | 開啟管道回水 保溫的溫度下限值 | 0℃～45℃ | 35℃ |
| 防凍循環 | 開啟或者關閉集 熱板防凍循環 | 啟動～停止 | 啟動 |
| 防凍溫度 | 開啟集熱板防凍 循環的最低溫度 | 0～45℃ | 10℃ |
| 產品包裝清單 | 1.主機 2.NTC(10K)溫度傳感線三條 3.說明書 |
| 外觀尺寸(mm) | 主機尺寸：160（長）×112（寬）× 40（厚） |
| 安裝及尺寸(mm) | 壁掛式安裝 |
| 重量 | 凈重：0.464Kg 毛重：0.590Kg |
| 工作電源及消耗功率 | AC(90～250)V，2W |
| 使用環境 | -10℃～50℃ |
| 顯示方式 | LED數位顯示 |
| 按鍵 | 按壓式矽膠按鍵 |
| 輸入 | 三路10K NTC 熱敏電阻溫度傳感器輸入，測量范圍-19～99℃： ●A1，水箱溫度傳感器輸入 ●A2，集熱板溫度傳感T2輸入 ●A3，管道溫度傳感器T3輸 ●A4，水流開關（或壓力開關）輸入 |
| 輸出 | 三路繼電器輸出： ◆OUT1，電加熱輸出，功率2KW； ◆OUT2，溫差循環泵輸出，功率300W； ◆OUT3，管道回水或用水增壓泵輸出，功率300W |
| 走時時鐘 | 24小時製 |
| 定時范圍 | 00：00～23：59 |
| 測量范圍 | -19～99℃ |
| 設置范圍 | 0～85℃ |
| 控製范圍 | 0～85℃ |
| 其他參數 | 1.溫度傳感線可長距離用普通導線連接100米 2.高溫保護水溫范圍：55～99℃ 3.設置參數掉電長期保持記憶 |

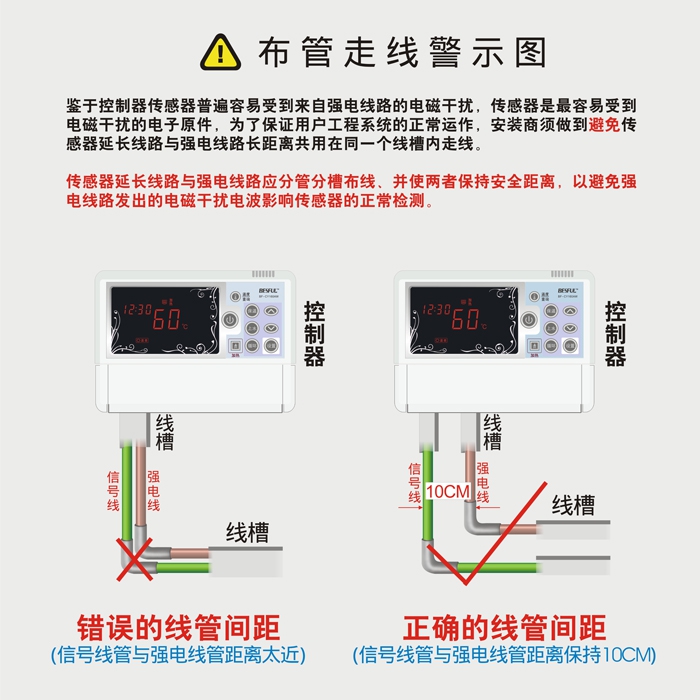

接線圖
新手教學
