一、概述
DKJ型角行程電動執行機構是DDZ-Ⅱ、Ⅲ型系列機表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控製單元機表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc(或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較後，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務：它廣泛應用於電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中.

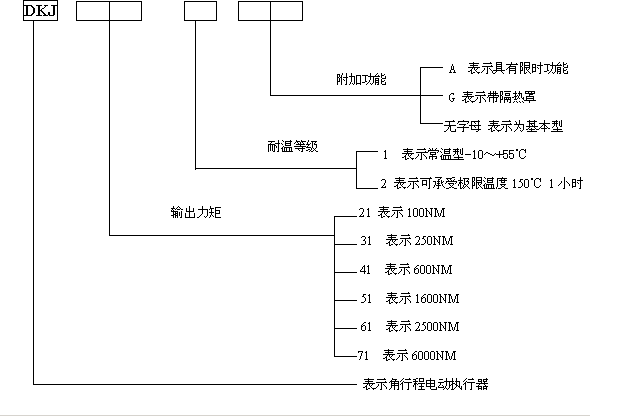

二、型號含義
三、使用條件
1、輸入信號：開關正、反轉信號（220VaC）。
2、輸出信號：直流4-20mA。
3、出軸有效位移：0--90
4、轉換誤差：不大於±0.1％FS。
5、限位設置范圍：關限位0-80％；開限位20-100％。
6、長期穩定性：±0.1％FS.
7、電源：AC220V±20%。
8、環境溫度：－40-75℃
9、環境濕度：≤95％
技術參數
主要技術指標 1. 反饋信號：Ⅲ型4~20mA DC，Ⅱ型0~10mA DC； 2. 輸入通道：三個； 3. 輸入通道阻抗：Ⅲ型 250Ω，Ⅱ型 200Ω； 4. 輸出扭矩：見表 ； 5. 全行程時間：見表 ； 6. 基本誤差：±2.5％； 7. 回差：≤1.5％； 8. 死區：≤3％； 9. 阻尼特性：≤3次半周期；
Ⅱ型 型號 | DKJ-210M | DKJ-310M | DKJ-410M | DKJ-510M | DKJ-610AM | DKJ-610M | DKJ-710M | DKJ-810M | DKJ-910M |
反饋信號 | 1～10mA DC | ||||||||
輸出扭矩N.m | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 | 16000 |
全行程時間S | 25 | 40 | 60 | 60 | 90 | 110 | |||
