不平衡、缺相、過載保護

二路常開輸出

發生保護，報警輸出

L信號延時（可設置）輸出

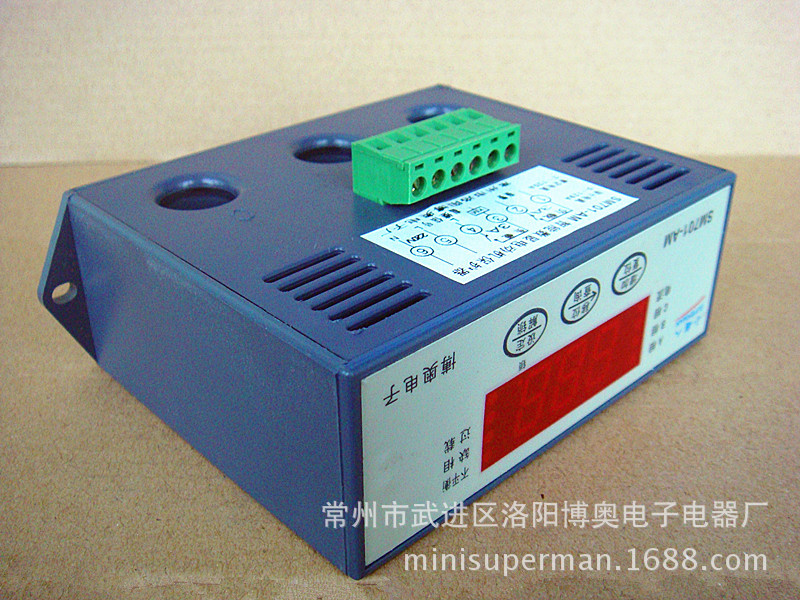

電流顯示：在正常工作狀態下（待機）循環顯示三相電流值，切換間隔為3秒鐘，在故障工作狀態下循環鎖定顯示故障時的三相電流值，便於查找故障原因。

過載保護：當檢測到任何一相電流超過所設定的整定電流時，保護器斷開負載。

缺相保護：當檢測到缺相或者嚴重不平衡（不平衡值超過50%）時，保護器斷開負載。

不平衡保護：公式：（最大值-最小值）÷最大值×100%

例：A相20A，B相25A，C相22A，不平衡值=（25-20）÷25×100%=20%

 當檢測到超過設定的不平衡值，保護器動作，斷開負載。

接線圖：



操作說明：

如何從保護狀態恢復：

   當發生不平衡、缺相、過載、錯相時，對應故障指示燈亮，保護電路動作，斷開負載，每隔3分鐘，將接通負載；如果在3次自動接通負載後仍發生保護，則保護器鎖定在斷開狀態，並自動計時，1小時～1小時30分鐘，再次自動檢測，如沒有發生缺相、不平衡、過載、錯相，保護器恢復自動狀態；如果仍然缺相、不平衡、過載、錯相，保護器繼續自動循環檢測；如仍不能恢復自動狀態，則需人工排除故障，在自動重合閘期間也可以進行人工恢復，在任何故障狀態下，隻要按“復位”鍵即從保護鎖定狀態恢復。

註意事項：

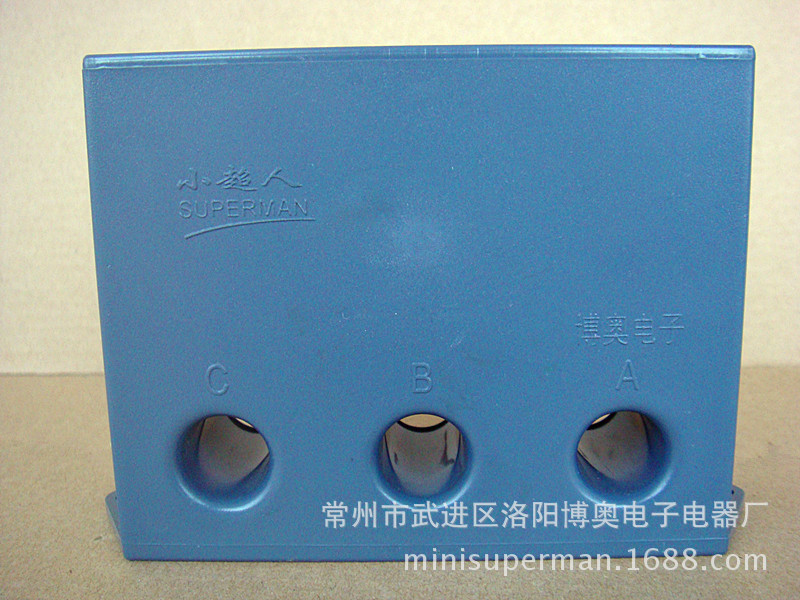

1、被保護電機的三根相線必須分別穿過電流互感器的三個孔。

2、安裝調試必須詳細閱讀操作說明書，且必須有相關知識的專業人員操作。

3、保護器有故障顯示後，必須排除故障後才能重新投入運行，否則後果自負。
