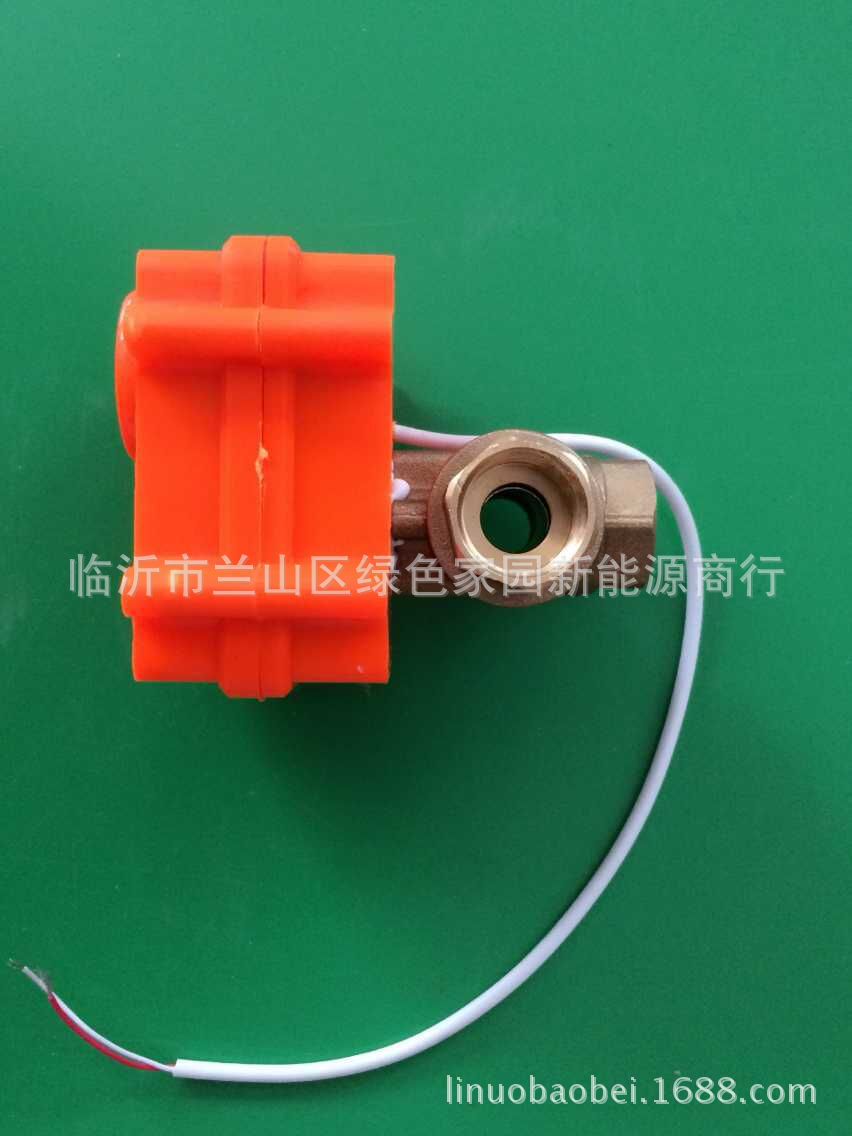

排空閥的功能及特點：

1.主要應用於太陽能熱水器上下水管道的排空,防止冬季水管凍堵及凍裂.

2.能實現一開閥門就出熱水,起到節能降耗的作用.

3.適用於側置式和下置式進出水口的太陽能熱水器.

4.閥體選用優質黃銅製作,加大加厚,安裝簡單,使用方便,壽命長.

5.控製器采用銅絲線圈纏繞,220V變壓6V,耗能少,安全耐用.

6.閥芯采用進口合金製作,不結水垢,克服閥芯易垢堵的難題.

7.選用優質電機,金屬齒輪變速箱，超大扭距，動力強勁。

三項國傢專利技術，高品質，質保三年，終生維修

主要功能：通電自檢、水溫顯示、水位顯示、定時上水、溫控上水、強製上水、缺水上水、低水壓上水、水位預置、水滿自停、防溢流保護、防雷保護、防炸管保護、管道保溫、管道增壓、自動保溫、自動排空，手動排空

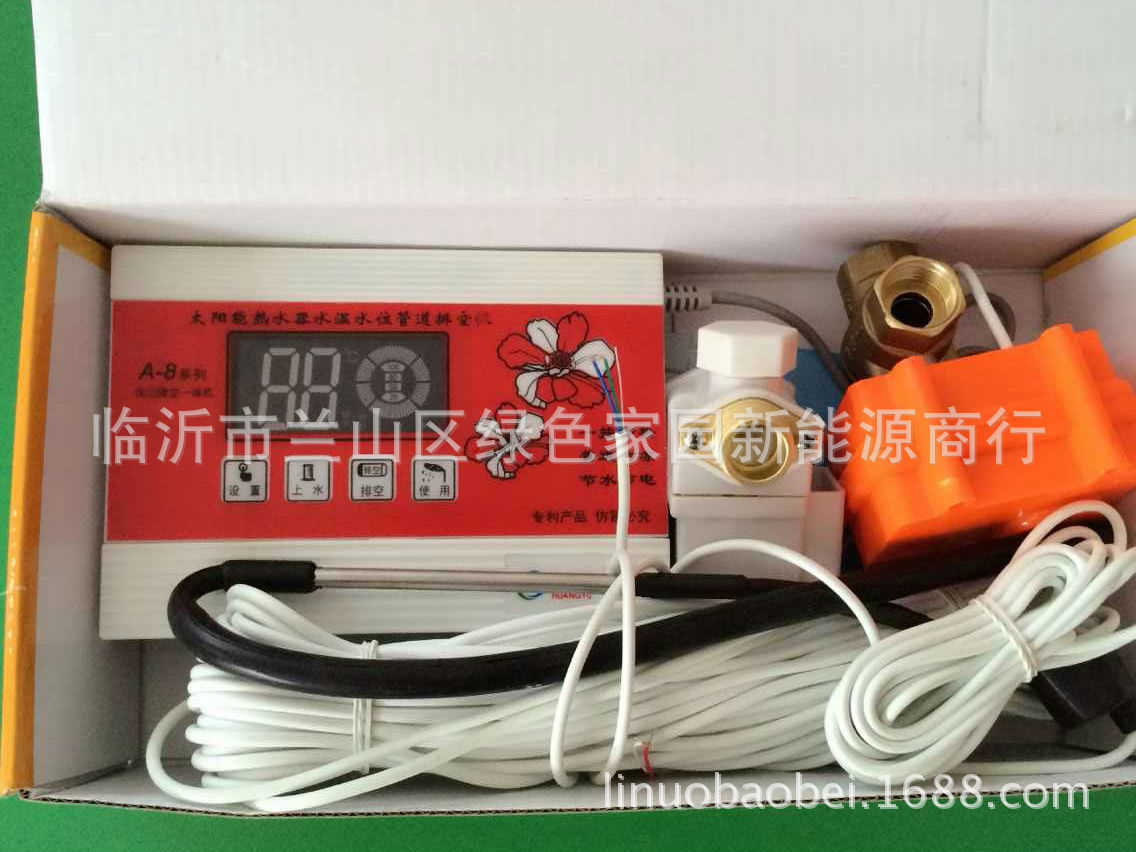

 感謝你使用本產品，聚仁牌全自動太陽能熱水器微電腦全智能排空測控機是高科技，高智能產品。他應用瞭最新單片機技術開發而成的太陽能熱水器配套設備，特點：上水、排空實現全自動、全智能。具有水溫顯示、水位指示、水溫預置、水位預置、缺水報警、防高溫保護，溫控上水、定時控製、自動上水、自動排空，適用更方便、更安全、更實用。

主要技術指標
1、使用電源：220VAC
2、測溫精度：±2℃
3、測溫范圍：0-99℃
4、水位分檔：五檔

二、主要功能
1、開機自檢：開機時發出“嘟”提示音，表示機器處於正常狀態；
2、水位預置：可預置水位50、80、100％；
4、水溫顯示：顯示太陽能熱水器內部實際水溫；
5、水位指示：指示太陽能熱水器內部實際水位；
6、缺水報警：當水位從高變低，出現缺水狀態時，蜂鳴器報警；
7、缺水上水：當水位從高變低，出現缺水狀態時，延時30分鐘自動上水至預置水位；
8、溫控上水：當水箱未加滿時，水溫高於70℃時，自動補水至合適水溫55℃，此功能可防止出現低水量、hjjh高水溫的不合理現象；在用水時，溫控上水則延時60分鐘啟動。
9、手動上水：當水位低於預置水位時，按‘上水鍵’，可實現手動上水至預置水位；若水位已達到預置水位，則在原水位基礎上再加一檔；若水位已加滿至100％，則停止手動上水；在上水過程中按‘上水鍵’，可停止上水；
10、強製上水：水位傳感器出現故障時，可按上水鍵，實現強製上水，每分鐘會出現蜂鳴提示，註意有無溢水，8分鐘後自動關閉上水；
11、自來水缺水自動保護：啟動上水後，30分鐘後未達到預置水，則自動關閉；此功能為停水時保護電磁閥長時間工作

自動排空說明：

1、溫度低於5℃時，自動打開排空閥和放水閥。排空時，排空燈常亮,排空結束後放水閥關閉,排空閥打開,此時排空燈閃爍顯示.

2、按用水鍵時，打開排空閥，放水閥打開延時15秒關閉,此時排空燈滅.

目的是打開放水閥排掉管中的空氣。

3,上水啟動時,自動關閉放水閥,關閉排空閥.上水結束後自動啟動排空

4:管道溫度測量錯誤時,短促鳴叫3聲.

5:按排空鍵,機表會在排空/用水之間動作,具體用排空/用水/排空結束三種狀態分別

排空燈常亮/排空燈滅/排空燈閃爍

操作說明

1. 按鍵功能說明
2. 排空鍵，按一下手動排空
3. 用水鍵，按一下排空閥打開放水
4. 設水位鍵，按一下設置水位，長按設定/取消溫控上水
5. 上水鍵，按一下手動‘上水/停止上水’，長按設定/取消定時上水

二，使用說明

1. 按一下‘排空’鍵手動排空，排空指示燈亮，排空閥，放水閥打開，10分鐘後放水閥關閉，排空燈滅，排空閥處排空狀態。當管道的水低於5度排空閥會自動排空，高於5度排空閥關閉。
2. 當排空閥自動排空時，排空閥、放水閥打開。按下‘用水’鍵，排空閥、放水閥關閉，這時可以用太陽能熱水。當室外溫度低於5度時，30分鐘後，排空閥自動轉到排空狀態，同時放水閥打開，排空管道裡麵的水。
3. 長按‘設水位’鍵啟動溫控上水，此時水箱溫度C在閃動，再長按則取消溫控上水，輕按就調節上水量
4. 長按‘上水’鍵進入定時上水，此時水箱溫度顯示00，再輕按‘上水’鍵顯示的數字就表示幾點以後定時上水，再長按‘上水’鍵則取消定是上水，輕按‘上水’鍵手動上水/停止上水

註：1.此機表不含記憶功能，每次斷電後要重新設置（定時上水，溫控上水）

2.排空閥反向，請交換接線（紅綠對調一般紅線在左邊）

註意事項：

1.
   1. 不要讓機表沖淋
   2. 太陽能水箱不得長期無水，以象免燒壞傳感器

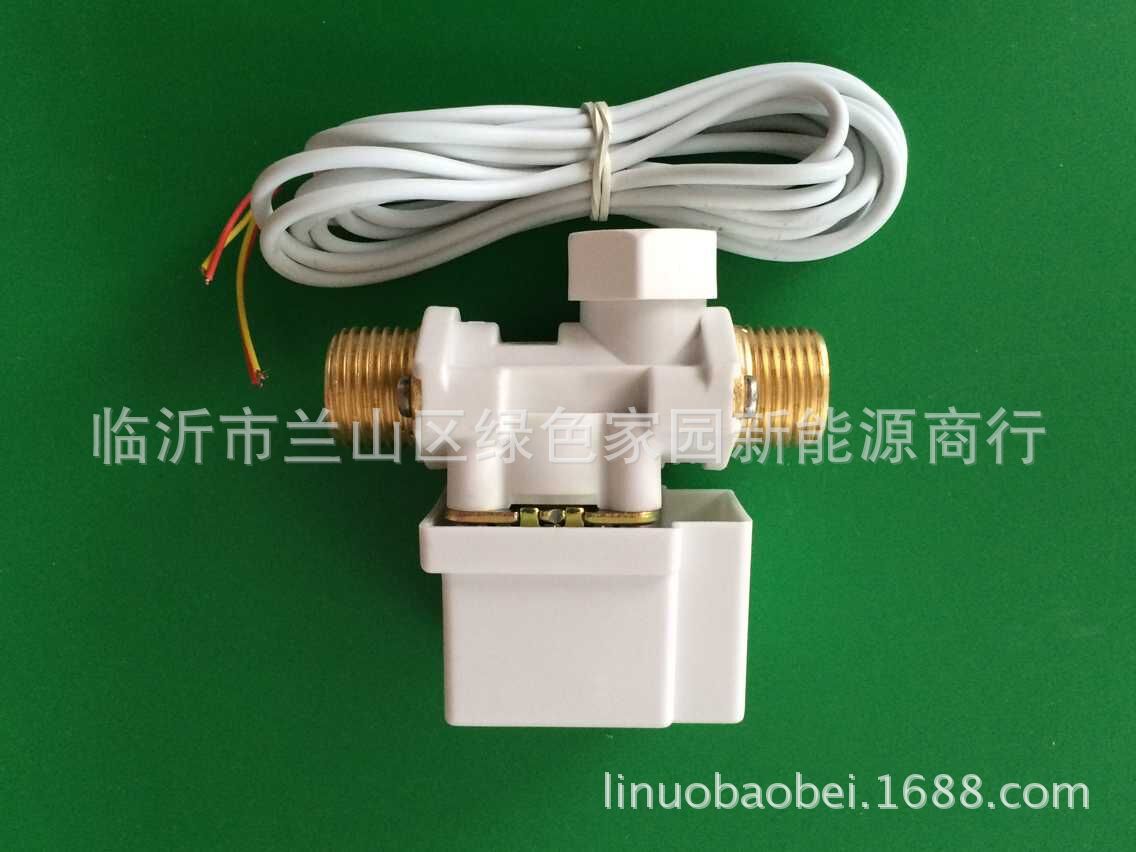

   3. 安裝電磁閥時要註意方向，有濾網為進水方

常見故障及處理

1. 開機無顯示，電源接觸不良，或電壓不足
2. 沒有溫度或水位顯示，傳感器壞或線斷
3. 上水慢，水壓度低、電磁閥臟物堵塞，電磁閥線斷，真空管破

管道自動排空裝置

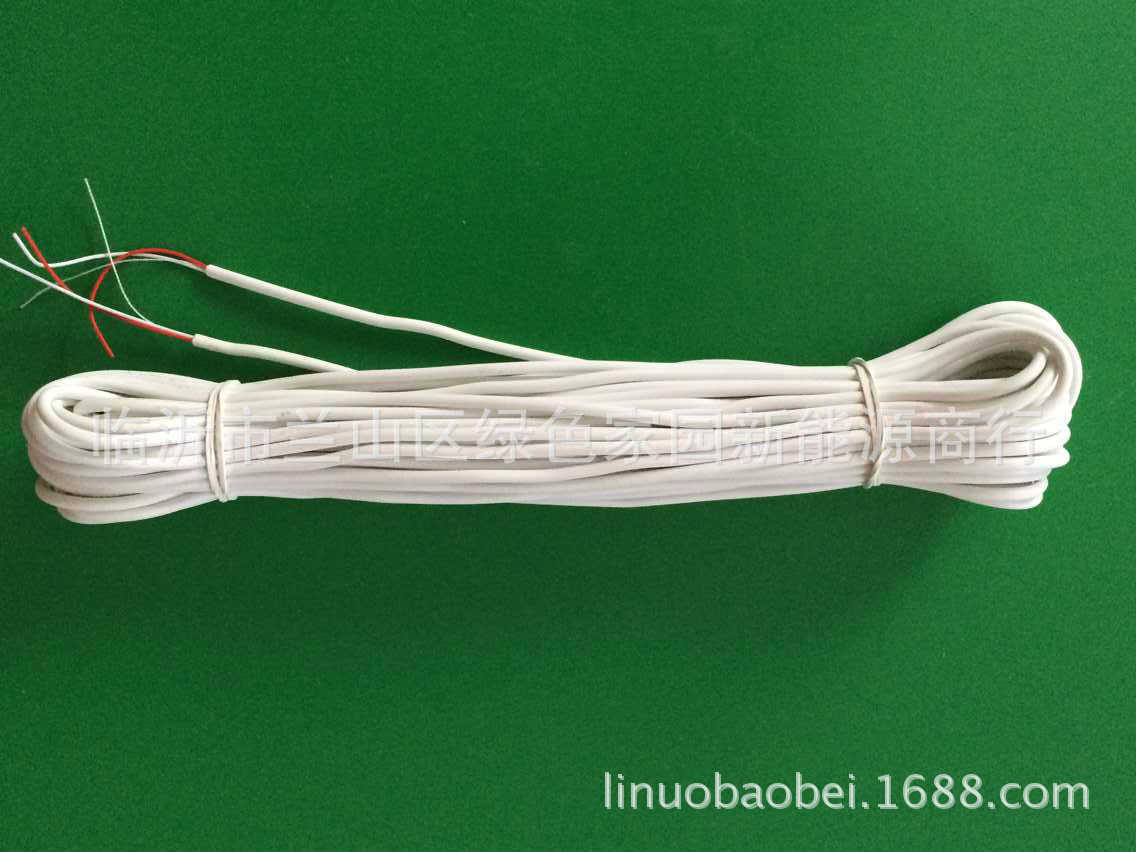

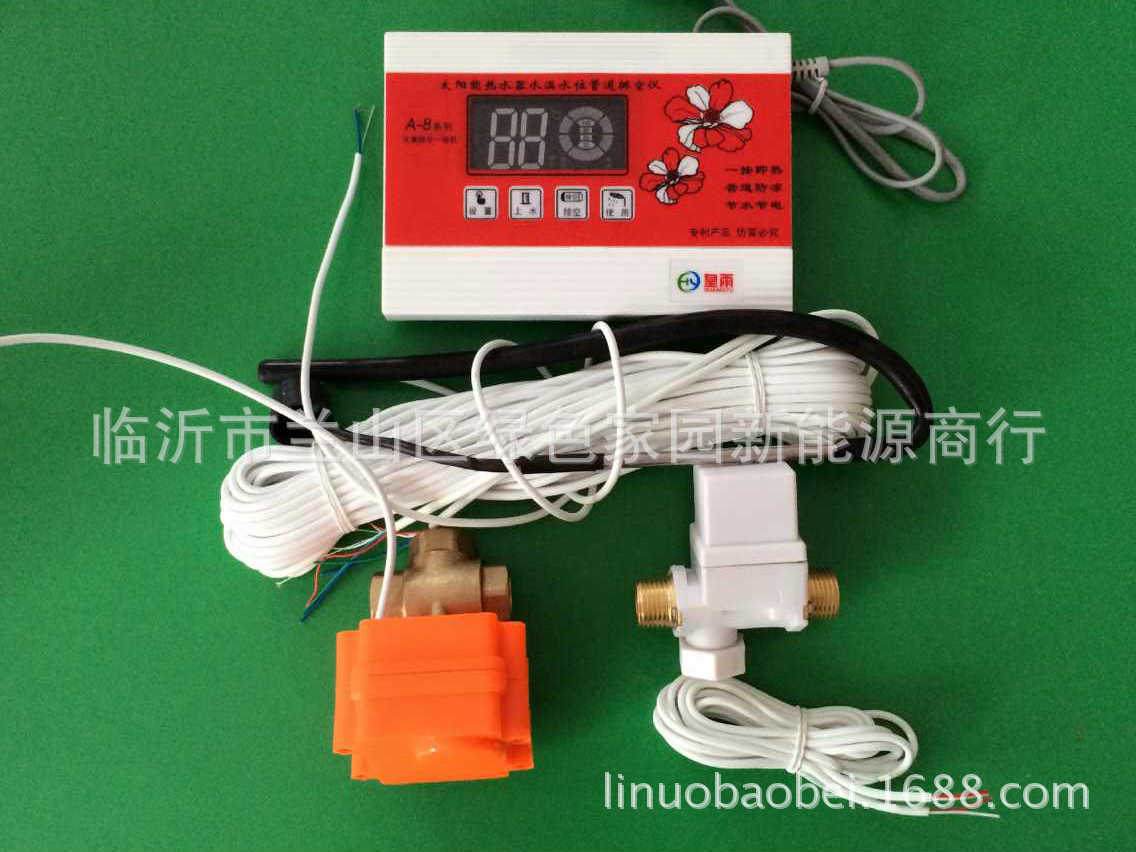

1.組成部分：控製機表、電動三通閥門、溫控開關、12V電加熱絲、放水閥、電線

2.原理：

  在太陽能的進出水口擰上一個電動三通閥門（適用於所有的單管上下水的太陽能熱水器），通過機表輸出電流來控製電動三通閥體中的球體的正轉與反轉來阻斷太陽能出水口或開通太陽能出水口。在阻斷出水口時，同時開通瞭通氣孔，第三端口連接太陽能上下水管，控製機表自動打開室內放水閥，水由於重力的作用，自上而下從放水閥中流盡，從而達到管道排空的作用；在開通出水口，同時關閉通氣孔，放水閥自動關閉，第三端口連接太陽能上下水管，這時太陽能正常使用。在北方由於天氣寒冷，電動三通閥會結冰凍住，不工作，管道凍堵，排空裝置也就起不到作用。這樣就在電動三通閥門的周圍安裝有12V電加熱絲，連接上溫控開關，在將要結冰前，溫控開關感溫開始接通，電加熱絲工作，開始加熱，保持電動三通閥門的閥體及周圍管道（金屬傳熱）不會結冰；在溫控開關接通時，控製機表自動控製電動三通閥門同時開通通氣孔，阻斷出水口，打開放水閥，將管道中的水放掉，自動排空管道裡麵的水，起到排空防凍作用。

3.管道自動排空裝置分為溫控自動排空和按鍵強製排空。控製機表上麵有兩個按鍵，分別寫有排空、用水字樣，可人為用手去開關排空和用水的按鍵，起到管道排空及用水的作用。

4.與傳統的排空裝置的不同點：

（1）現有的國內太陽能熱水器排空裝置分為內置排空和外置排空，在北方寒冷區域，所有的外置排空裝置都會結冰，特別是連接在三通閥門和太陽能出水口的一截管道，結冰後排空裝置就起不瞭排空的作用。我現在用的排空裝置有加熱的裝置，電動三通閥門及周圍不會結冰，能夠正常工作，保持電動三通閥門正常工作狀態。

（2）我現有的排空裝置采用的是感溫開關，能夠設定在一定溫度時自動開始工作，起到自動排空的作用。

（3）傳統的電動三通閥式的排空裝置，都沒有安裝室內自動放水閥，我現有的排空裝置包括有室內自動無壓放水閥，能夠自動開啟、關閉，起到自動排空放水的作用。
