a)熱電偶（TC）:K,J,E,T,S,B,Wu-Re/3-25
b)熱電阻（RTD）：Pt100 Pt100小量程，Cu50
c)線性輸入：0~20mV,DC0~50mV,4~20mA,
0~10V,0~5V,0~400Ω,或其他
輸入顯示精度:
(指示值的±0.3%FUS或±1中較大一個）±1位

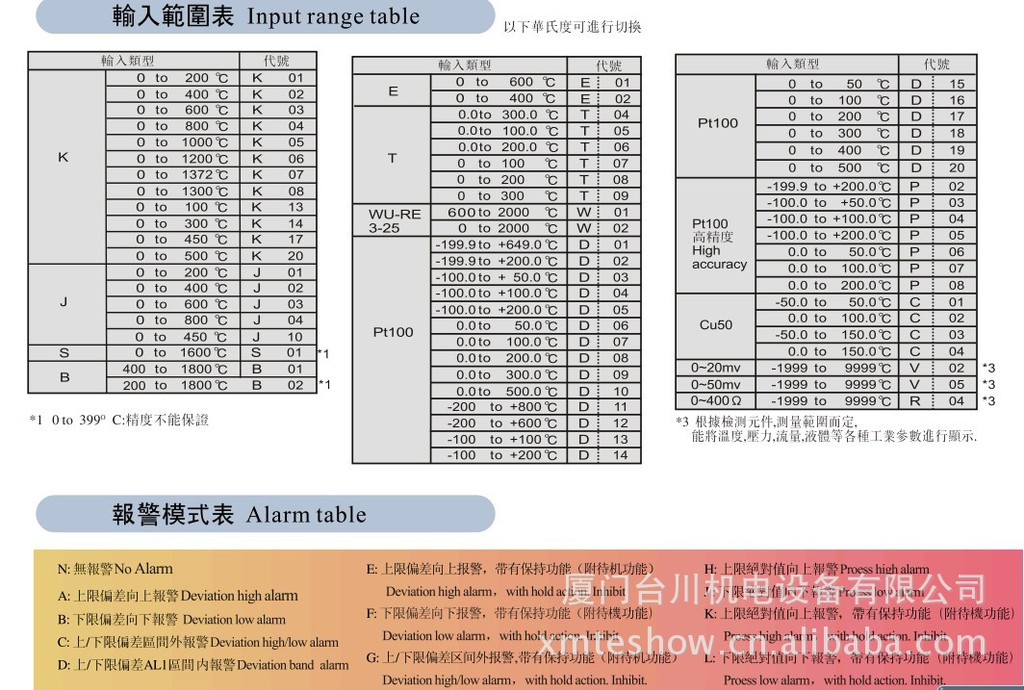

輸入范圍:參照“輸入范圍表”
采樣周期:0.5sec
過程值偏置:-99~100℃或 -99.9~100.0℃
設定范圍：
設定值（SV） ：等同溫度范圍值
加熱側比例帶（P） ：1 一量程或 0.1 —量程（溫度輸入）*1
製冷側比例帶（PC） ：加熱側比例帶的 1— 1000%
積分時間(I) : 1-3600sec*2
微分時間(D) : 1-3600sec*3
限製積分動作生效范圍（ARW）：比例帶的 1 — 100%*4
加熱側比例周期 1 — 100sec (模擬量輸出時為1）
製冷側比例周期 1 — 100sec
不感帶：-10O - 10 或-10.0 - +10.0℃[O F](溫度輸入)
量程的 -10 - +10.0% (電壓 / 電流輸入 )* 5
*1.如果比例帶同積分時間都設定為 0℃ 即成 ON-OFF 動作
*2.如果積分時間設定為 0sec, 即成 PD 動作
*3.如果微分時間設定為 0sec, 即成 PI 動作
*4.如果限製積分動作生效范圍設為 0%，D 動作則成 OFF
*5.如果不感帶設定為負，則成重疊
說明
供電電源：100~240VAC，50/60HZ
顯示：雙排四位數
指示精度：（指示值的±0.5%FUS 或
±1℃度中較大一個）±1位以下
輸入類型：
熱電偶:K、E、J、T、B、S、Wu-Re 3-25
熱電阻:Pt100、Cu50
模擬量：
DC 0~20mV、0~50mV、0~400Ω
主輸出OUT1：
繼電器 250VAC/5A
脈沖電壓：12VDC（用於接固態繼電器）
可控矽觸發
類比電流：0~10mADC, 4~20mADC
副輸出OUT2：
繼電器 250VAC/5A
脈沖電壓：12VDC（用於接固態繼電器）
報警1/2輸出：
繼電器 250VAC/5A
動作類型：加熱或冷卻，加熱及冷卻
控製類型：開/關，PID自整定
報警模式：19種
操作環境：溫度0~50℃ 濕度45~85RH%
一樣的功能.一樣的質量.不一樣的價格.完全替代日本理化RKC溫控表.
TESHOW溫控器，也叫TESHOW溫控表，是臺松公司眾多產品中的一種，主要產品為TCB/TCH/TCD系列，廣泛應用於塑膠、電爐等行業，是一種工業溫度控製器，是目前中國大陸工業溫控表的主流品牌，其精度高，質量可靠耐用等特點贏得廣大用戶的口碑。控製技術溫控器的核心控製算法為PID控製，P(Proportional)比例+I(Integral)積分+D(Differential)微分控製。臺松溫控表除瞭傳統PID控製算法外，還有ON-OFF控製、自整定參數控製，自適應參數控製等算法，溫度控製穩定時間短，相應速度快。相關知識
臺松溫度控製器是對工業加熱設備進行控製的微電腦熊。工業溫度控製器所控製的工業設備溫度范圍一般在-199℃--3000℃。加熱機構一般采用繼電器或者固體繼電器的形式來進行，溫控器根據熱電偶發回來的信號讀取實際溫度，然後把這個實際溫度值跟設定溫度值進行比較，產生溫度偏差，調節的方向朝著溫度偏差減少的方向進行，然後臺松溫控器輸出一個模擬量或者開關量驅動繼電器或者可控矽等執行機構實現加熱或者冷卻控製。
溫控器接線
以TCD901為例子，L（1）腳接220伏火線，N(2)腳接220伏零線，3,4腳為第一輸出，5,6腳為第二輸出，7,8，9腳分別為報警輸出， 最後三腳分別接熱電偶或者PT100等溫度傳感器信號
控製方法
控製方法分為加熱和冷卻兩種模式，冷卻又分為風冷和水冷，一般工業設備上多采用單回路加熱模式，加熱的方法有電熱絲和蒸汽加熱，電熱絲加熱比較簡單，就是通過電阻的發熱方式實現的，蒸汽加熱方式是通過RKC溫控器調整閥門來實現蒸汽量的控製。
溫度傳感器分類
工業溫控器一般采用熱電偶傳感器來測量溫度值，熱電偶有J,K,R,S等分度號，每種分度號熱電偶在不同溫度范圍內有它獨特的溫度精度，常用的K分度號熱電偶精度范圍在0-400°C，是常見的溫度傳感器。另外一種溫度傳感器是熱電阻，常見的事PT100，也叫鉑金電阻，精度比較高，一般為-199-649°C這個范圍內使用，價格稍微比熱電偶貴些。
臺松溫控器獨特之處
臺松溫控器出場時候為單回路調節器，即隻有加熱功能，稱之為基本表，一般發到代理商處，由代理商擴展多路調節和報警輸出控製功能，俗稱改表，這樣保證瞭很少硬件成本即可實現多功能擴展，這是其他溫控器沒有的功能，另外臺松溫控器的輸入范圍和報警范圍都是可以通過軟件和參數來設置的，比較方便，過流保護功能可以通過外加電流互感器來實現。
臺松溫控器選擇

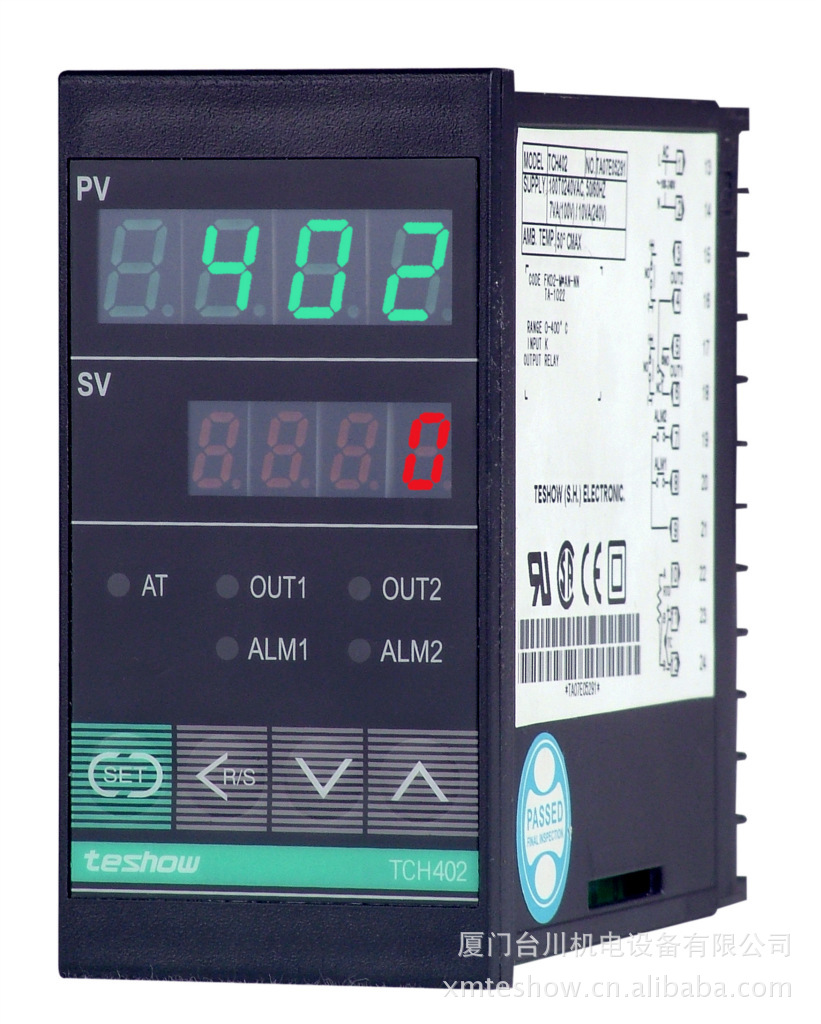

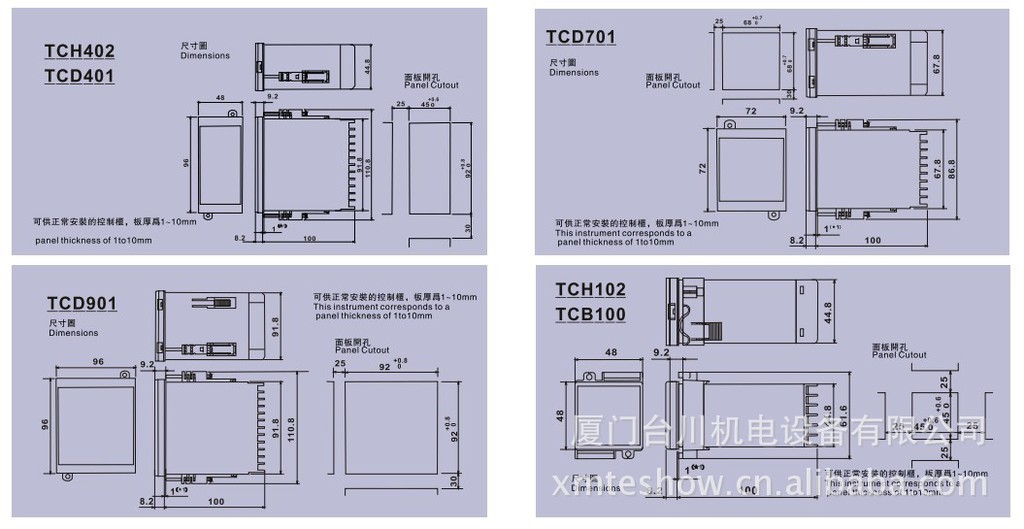

（一）TCH402尺寸：48*96，縱深100，約250g 詳細信息： ●多種輸入類型可選：1）熱電偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L2）測溫熱電阻輸入：PT100、JPT1003）支流電壓：DC0——DC5V，DC1——DC5V4）支流電流：DC0——20MA，DC4——20MA（需250歐外部電阻） ●多種報警類型：上限輸入值、下限輸入值、上限偏差、下限偏差、上下限偏差、范圍內上限設定值、下限設定值（可附帶待機動作） ●取樣周期：0.5s ●測量精度：熱電偶：±（顯示值的0.3%+1digit）或±2度測溫電阻：±（顯示值的0.3%+1digit）或±0.8度支流電壓/電流輸入：±（顯示值的0.3%+1digit） ●控製輸出：繼電器接點輸出：1c接點（AC250 3A）電阻負載電壓脈沖輸出：（DC0/12V）允許負載電阻600歐以上電流輸出：（DC4——20MA）允許負載電阻600歐以上可以加熱冷卻雙輸出控製（輸出1：加熱側；輸出2：冷卻側）
（二）

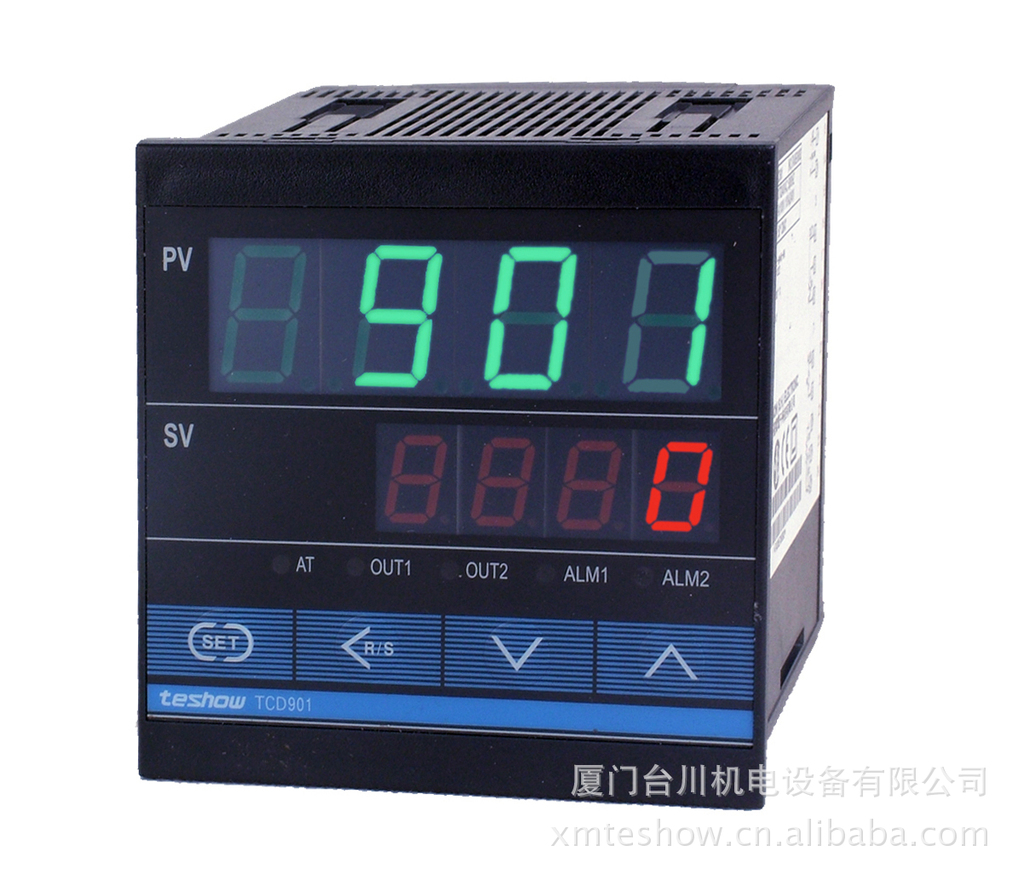

TCD901尺寸：96*96縱深100，約340g 詳細信息： ●多種輸入類型可選：1）熱電偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L2）測溫熱電阻輸入：PT100、JPT1003）支流電壓：DC0——DC5V，DC1——DC5V4）支流電流：DC0——20MA，DC4——20MA（需250歐外部電阻） ●多種報警類型：上限輸入值、下限輸入值、上限偏差、下限偏差、上下限偏差、范圍內上限設定值、下限設定值（可附帶待機動作） ●取樣周期：0.5s ●測量精度：熱電偶：±（顯示值的0.3%+1digit）或±2度測溫電阻：±（顯示值的0.3%+1digit）或±0.8度支流電壓/電流輸入：±（顯示值的0.3%+1digit） ●控製輸出：繼電器接點輸出：1c接點（AC250 3A）電阻負載電壓脈沖輸出：（DC0/12V）允許負載電阻600歐以電流輸出：（DC4——20MA）允許負載電阻600歐以上可以加熱冷卻雙輸出控製（輸出1：加熱側；輸出2：冷卻側）用於驅動TRIAC（三端雙相可控矽）的觸發輸出：觸發方式——零交叉方式，實行導通電流：50ma（50度），70ma（25度）用於零交叉方式中容量TRIAC（用於驅動100a以下的負載）*加熱/冷卻型的場合不可TRIAC（三端雙向可控矽）輸出：額定值0.5a（周圍溫度40度以下）
（三）
TCH102尺寸：48*48，縱深100mm約170g 詳細信息： ●多種輸入類型可選：1）熱電偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L2）測溫熱電阻輸入：PT100、JPT1003）支流電壓：DC0——DC5V，DC1——DC5V4）支流電流：DC0——20MA，DC4——20MA（需250歐外部電阻） ●多種報警類型：上限輸入值、下限輸入值、上限偏差、下限偏差、上下限偏差、范圍內上限設定值、下限設定值（可附帶待機動作） ●取樣周期：0.5s ●測量精度：熱電偶：±（顯示值的0.3%+1digit）或±2度測溫電阻：±（顯示值的0.3%+1digit）或±0.8支流電壓/電流輸入：±（顯示值的0.3%+1digit） ●控製輸出：繼電器接點輸出：1c接點（AC250 3A）電阻負載電壓脈沖輸出：（DC0/12V）允許負載電阻600歐以上電流輸出：（DC4——20MA）允許負載電阻600歐以上可以加熱冷卻雙輸出控製（輸出1：加熱側；輸出2：冷卻側）
