① 采用瞭光電隔離措施，使得輸入輸出完全隔離，所以提高瞭抗乾擾能力，並且保護瞭核心電路避免因接錯線（把AC220V接到信號輸入端）
而燒壞集成電路（IC）。如果真接錯線，燒壞的隻是輸入部分和輔助電源，顯示部分及單片機都不會損壞（屬於局部燒壞），維修成本較
低。如果沒有光電隔離，則會燒壞所有IC及其它電路，產品的維修價值就不大。
② 方便客戶配套傳感器（行程開關、接近開關、光電開關、旋轉編碼器、計米輪等）。
③ 顯示數據更新和采樣時間可設定。
④ 計數的最高頻率可設定（1000Hz、10KHz）。根據現場環境及傳感參數可選擇不同的頻率，是在菜單上選擇，根據頻率不同，程序內部作相
應的抗乾擾處理，提高產品的可靠性。
⑤采用SMT生產工藝和選用瞭高性能電子元件，以滿足工業產品的要求
| DSZ | □ | F | □ | □ | □ |
東碩公司 智能表產品 | 外型尺寸: 4:48X48 7:72X72 8:48X96 16:80160 | F:頻率表代號 | 顯示位數: 4:4位 6:6位 8：8位 | 設定段數: 0:無段設定 1:1段設定 2:2段設定 3:3段設定 | 顯示排: 1:1排顯示 2:2排顯示 |
| 輸入模式 | 加法、相位差90度 |
| 輸出模式 | Ｎ Ｆ Ｃ ＲK |
| 傳感器信號 | NPN/PNP自由切換 |
| 輸入信號 | 觸點輸入，集電療輸入，電壓輸入，傳感器輸入。 輸入電阻５KΩ低電平地０－２V,高電平４－３０Ｖ |
| 控製輸出 | 繼電器輸出２５０Ｖ ３Ａ 晶體管集電療閉路ＤＣ３０Ｖ max:100mA |
| 計數系數 | 六位：0.0001-999999 四位:0.001-9999 顯示范圍:六位：0-999999 四位：0-9999 |
| 變送輸出 | DC 4-20mA 或 DC 0-10V |
| 電源電壓 | AC85～260V或AC187~240v |
| 功耗 | ≤5VA |
| 輔助電源 | DC12V±10% 50mA max |
| 耐壓 | AC2000V 50/60Hz 1min （電源端子和信號輸入端子之間） |
| 絕緣電阻 | 100MΩ 1min ＤＣ500V（電源端子和信號輸入端子之間） |
型號功能
| 名稱 | 型號 | 輸出阻抗 | 測量精度 |
| 帶變送單顯示頻率表 | DSZ-□F601-I | ≥5KΩ | ±0.1%RD ±3Digit |
| DSZ-□F401-I | ≥5KΩ | ±0.1%RD ±3Digit | |
| 帶變送上限報警頻率表 | DSZ-□F612-R-I | ≥5KΩ | ±0.1%RD ±3Digit |
| DSZ-□F412-R-I | ≥5KΩ | ±0.1%RD ±3Digit | |
| 帶變送上下限報警頻率表 | DSZ-□F622-RR-I | ≥5KΩ | ±0.1%RD ±3Digit |
| DSZ-□F422-RR-I | ≥5KΩ | ±0.1%RD ±3Digit |

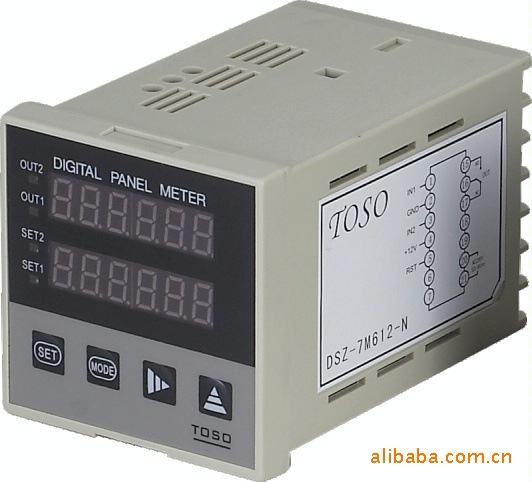

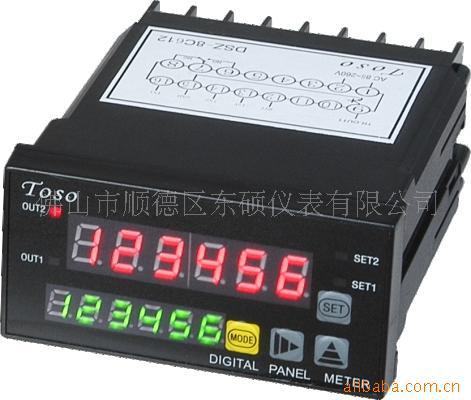

外觀及安裝尺寸
接線圖
一、選擇智能頻率表時的幾個重要方麵：
A:選擇智能頻率表報警方式（上限報警、上下限報警）
B:選擇智能頻率表的測量范圍（4位還是6位）
C:選擇智能頻率表工作電源
D:選擇智能頻率表的外型尺寸
產品應用
二、註意事項
A: 使用前需通電預熱20分鐘
B: 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在
C: 使用環境-10-50℃,相對濕度10-90℅
三、價格
所有產品的價格不含稅、不含運費，總金額≥2000元含17%增值稅，含運費。
四、質保與售後服務
產品如因質量問題 “15天包換二年包修”，質保期間如因產品質量問題，提供免費維修。
五、發貨時間
買傢下單或款到後，常規型號機表1天左右發貨；特殊訂做產品需看情況而定，再通知買方。
六、其它說明
1、廠傢供貨，批量采購價格優惠，信譽保證，長期供貨首選。
2、物流方便快捷。與各大物流專線有合作，速度快，費用省。
