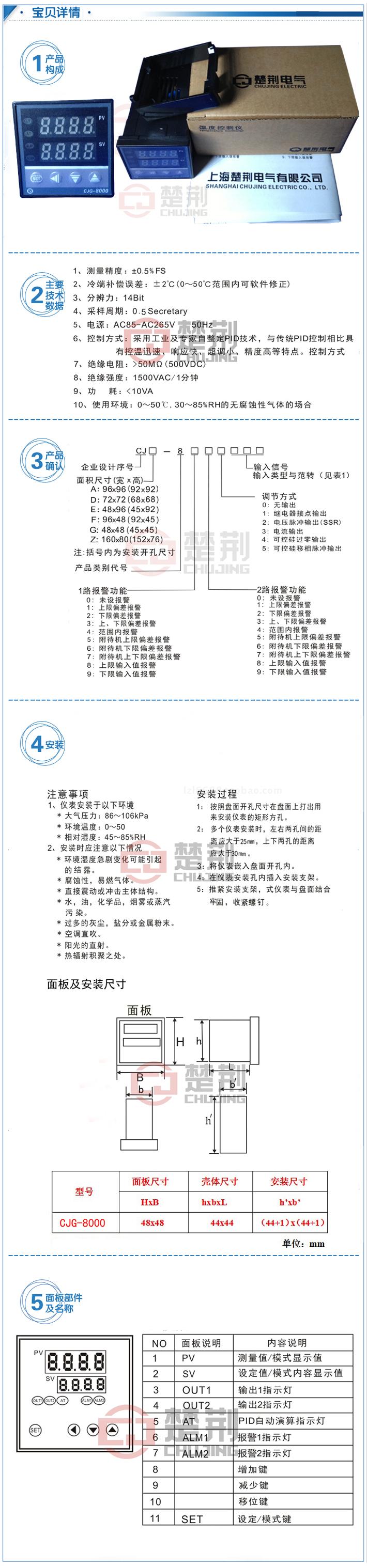

多年機表生產經驗，楚荊出品 ，高精度，高耐用性能，溫度控製器CJG-8000，廠傢直銷！！！（本品具備其他一般溫控器具備的功能，達到控製溫度的良好效果）更多機表，歡迎訪問公司網址：Http://www.Shanghai520.com
#1 0～900℃范圍內不能保證精度；
#2 -199.9-100℃范圍內不能保證精度；
#3 需要輸入端子間外接一個250Ω的電阻。
第一報警表[ALMI]（標準內置）以及第二報警（可選）（表二）
| A：上限偏差報警 B：下限偏差報警 C：上下限偏差報警 D：范圍內報警 E：附待機上限偏差報警 F：附待機下限偏差報警 | G：附待機上下限偏差報警 H：上限輸入值報警 J：下限輸入值報警 K：附待機上限輸入值報警 L：附待機下限輸入值報警 |
註：定貨時根據以上內容詳細填寫
接線
接線註意：
1.熱電偶輸入，應使用對應的補償導線。
2.熱電阻輸入，應使用低電阻且無差別的3根導線.
3.輸入信號線應遠離機器電源線.動力電源線和負荷線，以避免產生雜訊乾擾。
4.機器電源線通常下致被動力電源乾擾。
•機器補外部雜訊乾擾時，必須使用雜訊濾波器。
•縮短電源線的捻合絞距，距離越短越有助於減小雜訊。
•在機表板上安裝雜訊濾波器並接地，並減小雜訊濾波器輸出與機器電源端子的接線距離。
•不要在濾皮器輸出端安裝保險以及開關，這樣會降低濾波器效果。
5.接線應該符合每個國傢的國標，電源線應使用600v聚氯乙烯絕緣線）（JIsc3307）
6.電源開啟後以繼電器輸出的機表需5-6秒之準備時間，如作外部的連結回路等信號使用時，請並用延遲繼電器。
7.本機器無電源開關和保險絲，如果需要可加裝建議保險絲規格：額定電壓250V 額定電流1A 保險絲型號：延時保險
8.不要過分旋緊端子螺釘。此外使用合適的端子螺絲接線片（螺絲型號號M3*6建議力矩0.4Nm)
機表技術參數模式的設置：
在機表正常通電後，按參數設定模式進入並找到數據參數”LCK “將期代碼”1000“再按”SET“鍵使機表確認，將“SET”鍵與”∠“鍵兩鍵同時按住，約3秒後，在PV顯示”COd“=000時，依次按“SET”鍵可得到並循環顯示下列參數：
| 顯示符 | 設定值 | 說明 | 量程范圍 | |||
| SL1 | 0 | 0 | 0 | 0 | K | 0～1372℃ |
| 0 | 0 | 0 | 1 | J | 0～1200℃ | |
| 0 | 0 | 1 | 0 | L | -200～400℃/199.9～400.0℃ | |
| 0 | 0 | 1 | 1 | E | 0～800℃ | |
| 0 | 1 | 0 | 0 | N | 0～1300℃ | |
| 0 | 1 | 1 | 1 | R | 0～1769℃ | |
| 1 | 0 | 0 | 0 | S | 0～1769℃ | |
| 1 | 0 | 0 | 1 | B | 0～1820℃ | |
| 1 | 1 | 0 | 0 | Pt100 | -200～650℃/199909～650.0℃ | |
| 1 | 1 | 0 | 1 | JPt100 | -50～150℃/50.0～150.0℃ | |
| 1 | 1 | 1 | 0 | 0～5V | -1999～9999 | |
| 1 | 1 | 1 | 1 | 1～5V | -1999～9999 | |
| 1 | 1 | 1 | 0 | 0～20mA | -1999～9999 | |
| 1 | 1 | 1 | 1 | 4～20mA | -1999～9999 | |
| SL2 | 0 | 0 | 0 | 0 | 略 | |
| SL3 | 0 | 0 | 0 | 0 | 略 | |
| SL4 | 0 | 0 | 0 | 未設定第一組報警功能 | 第一報警（ALMI）類型選擇 | |
| 0 | 0 | 1 | 上限偏差報警 | |||
| 0 | 1 | 0 | 上/下限偏差報警 | |||
| 0 | 1 | 1 | 過程值上限報警 | |||
| 1 | 0 | 1 | 下限偏差報警 | |||
| 1 | 1 | 0 | 帶報警（區域內報警） | |||
| 1 | 1 | 1 | 過程值下限報警 | |||
| 0 | 無待機報警功能 | 第一報警待機功能選擇 | ||||
| 1 | 有待機報警功能 | |||||
| SL5 | 0 | 0 | 0 | 0 | 第二組報警功能設定 | 同第一報警 |
| SL6 | 0 | 正動作控製（製冷） | 主控製正/逆動作選擇 | |||
| 1 | 逆運作控製（加熱） | |||||
| 0 | 主控製時間比例輸出 | 主控製輸出類型選擇 | ||||
| 1 | 主控製連續輸出（4-20mA） | |||||
| SL7 | 0 | 激勵報警 | 激勵報警/非激勵報警 | |||
| 1 | 非激勵報警 | （第一報警側） | ||||
| 0 | 激勵報警 | 激勵報警/非激勵報警 | ||||
| 1 | 非激勵報警 | （第二報警側） | ||||
| SL8 | 0 | 0 | 0 | 0 | 略 | |
| SL9 | 0 | 0 | 0 | 0 | 略 | |
| SL10 | 0 | 0 | 0 | 0 | 略 | |
| SL11 | 0 | 0 | 0 | 0 | 略 | |
在“Cod”=0001時，依次按“SET”鍵可得到並往返循環顯示下列參數：
| 顯示符 | 出廠值 | 說明 | 設定范圍 |
| SLH | 依定貸 | 設定值測量小范圍上限 | 見上表 |
| SLL | 依定貸 | 設定值測量小范圍下限 | 見上表 |
| PGdP | 0 | 小數點位數 | 0-3 |
| OH | 2或2.0 | AT自整定輸出不動作帶寬 | 0-100或0.1-100.0 |
| AH1 | 2或2.0 | 第一報警輸出不動作帶寬 | 0-100或0.1-100.0 |
| AH2 | 2或2.0 | 第二報警輸出不動作帶寬 | 0-100或0.1-100.0 |
| CTr | 800 | 電流互感器比率 | 0-9999 |
| dF | 1 | 數字濾波常數 | 0-100 |
| STTM | 100 | 使測量值穩定的時間因數 | 0-200 |
| STPK | 67 | 比例帶計算的因數 | 0-200 |
| STIK | 16 | 積分計算的因數 | 0-200 |
