    執行器生產廠傢 OMK-100C型 開關量/帶電位器 角行程電動執行器
    商品代碼: 4421461
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    OMK-100C型電動執行機構

    1產品品牌:omkee(武漢歐美克)

    2、         產品特點:OMK系列電動執行機構具有結構緊湊、安裝便利、品質優良、可靠性強等諸多特點。

    3、         產品應用領域:產品廣泛應用在石油、化工、造紙、電力(水力發電和火力發電)、冶金、製藥、鋼鐵、水處理、船舶、電力排灌、樓宇自動化、食品加工等領域。

    4、         產品零件特點:

    1)、外殼材質:ADC12壓鑄鋁。經過時效、拋丸、浸滲、氧化處理並噴塑(阿克蘇塑粉),塑粉厚度大於0.2毫米,塑粉能耐溫度150度以上。

    2)、蝸輪蝸桿:銅蝸輪是按設計比例的鋁青銅合金鍛打毛坯,並按尺寸加工而成。輸出軸和蝸桿是用40Cr經過熱處理之後加工而成,並發黑防銹處理。輸出軸與渦輪采用可靠的花鍵連接,更好解決瞭一體式結構中軸部因材質,加工工藝所限易於扭折的不足。

    3)、減速齒輪全部選用優質調質鋼精密加工而成,齒輪具有高精度,高強度,低噪音,抗疲勞,耐磨性好等特點。減速單元齒輪兩端全部采用精度深溝球軸承定位,更好控製產品的噪音及長期負荷的強力沖擊。減速盒選用ADC12鋁合金壓鑄而成,強度更好,傳動更平穩。

    4)、電機:針對工業現場的各種復雜工況及控製精度調節的需要,OMK系列電動執行機構的電機全部按照額定力矩1.3-1.5倍的要求設計,並對電機的溫升,旋轉慣量,耐壓強度等重要參數均做特殊設計及進行反復嚴格的實驗,以保證電動執行機構能在滿負荷甚至是超負荷的情況下頻繁啟動。

    5)、軸承:OMK系列產品的所有軸承具有小遊隙,低噪音,高精度等特點,均采用低噪音的EMQZV2)標準,精度等級達到P6級軸承。而低噪音/振動等級是通過特別關註滾道和球的表麵粗糙度套圈和球的圓度和正確的保持器設計實現。

    6)、行程控製:OMK系列電動執行機構使用本公司研製,開發獨特行程控製裝置,通過頂部“調節軸”控製開關行程,使調試更簡單,更精準。

    7)、油封及密封圈:OMK系列電動執行機構均采用進口的“德國歐博斯”牌雙層骨架TC油封及密封圈。

    8)、潤滑脂:OMK系列電動執行機構均采用進口的“美孚”牌潤滑脂。

    9)、電位器:OMK系列電動執行機構均采用日本進口“sakae”牌導電塑料電位器,精度更高,壽命更長。其阻值為:0-1000歐左右,總阻公差±15%、獨立線性L±0.5%、機械行程360度、電氣行程355±5度。電位器組合體采用獨特的彈簧消除機構,有效地消除瞭齒輪傳動間隙,減少執行機構回差,保證連續實時采樣,提高定位精度。

    5、         產品設計,製作,加工,組裝作業指導:

    1)、OMK系列電動執行機構的各零件均由10年以上經驗豐富的工程師根據電動執行機構理論及現場出現的各種問題總結,分析,經過精心,周全的設計,製作二維和三維零件圖及組裝圖,並采用UG軟件模擬之後才製作加工壓鑄模具。

    2)、在精加工過程中均采用精度較高的進口“四軸”加工中心,並采用方便拆裝效率較高的氣動夾具,加工出來之後的產品都要經過“三座標”檢測精度,使各個部位的加工尺寸均達到設計圖紙規定的公差要求。

    3)、產品組裝是嚴格按照“產品組裝作業指導書”的要求及步驟進行組裝。組裝好的產品要經過四次試驗和一次總的檢測方可出廠:

    1)、力矩測試。每臺產品在組裝完成後均要經過嚴格的力矩測試,目的是檢測每一臺產品在額定電壓及負電壓的情況下是否達到額定力矩1.3倍的餘量。

    2)、耐壓測試。每臺產品均要進行耐壓試驗,即在1500V的高電壓下,接通電機三根線中的任意一根,1分鐘之內電線的絕緣不能被擊穿為合格。

    3)、負載實驗:批量產品中會從中抽檢幾個產品進行負載實驗,即在滿載力矩下運行48小時之後還能正常運行,才為合格。

    4)、密封性實驗:每臺產品在最後都要放進水裡進行密封性,通過防水線纜接頭向產品內部充入0.2Mpa的氣壓,1分鐘之內不往外冒氣泡為合格。

    5)、各實驗完成後,公司有專門的檢驗人員對每臺待出廠的機子進行最後的檢驗,合格後方可出廠。

    6、         產品性能參數:

    1)、電動執行器型號:OMK-100C

    2)、控製電壓:AC110V AC220V AC380V

    3)、90°角行程時間及輸出力矩:30S/1000Nm

    4)、可選時間及輸出力矩:15S/500Nm

    5)、防護等級:產品通過“上海機器機表自控系統檢驗測試所”的檢測,其防護等級達到IP68檢測報告編號:C16040-WT

    6)、耐壓強度:AC110V/AC220VAC1500V / 1分鐘AC380VAC1800V / 1分鐘

    7)、電氣介面:G1/2防水電纜接頭一隻。

    8)、環境溫度:-30~ +60(特殊環境溫度例如:-40℃,訂貨時要特別說明)

    (9)、電路:開關量/1K歐(或500歐)電位器

    (10)、控製方式:通過開關量控製開度操作,連續輸出與開度位置一一對應的電阻信號。

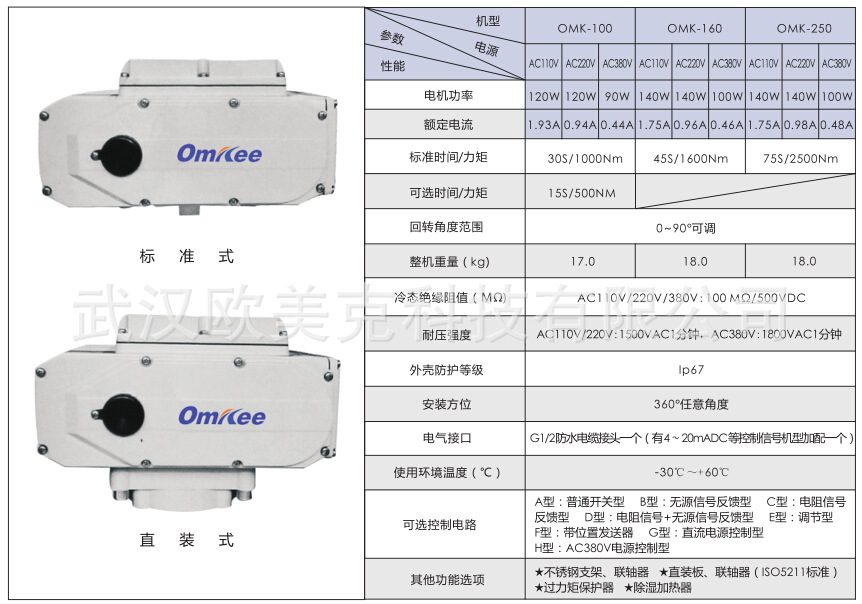

    OMK-100,160,250外形尺寸及性能參數

    C型:帶1千歐(或500歐)電位器

    7、電動執行器製造標準:產品的各項性能都通過“上海機器機表自控系統檢驗測試所”的檢測,各項性能均合格,符合電動執行器製造標準:JB/T8219-1999,檢測報告編號:C16040-WT

    8、公司通過ISO9001:2008質量管理體系認證以及歐盟標準的CE認證,產品質量符合出口標準。(如果您對同類國產品牌的產品質量失去信心,不妨可以選擇OMK系列產品,產品質量絕對超過其它同類產品,包括日本合資產品,不信您可以買一臺樣品回去試一試)。

    9、售後服務:技術部電話:027-81388429 13100696720張工,售後服務電話:027-81388428 18827404378周先生,QQ1528999700,公司承諾:凡是本公司生產並售出的產品均為18個月保修,在此期間如有質量問題包修包換,如安裝好的產品遇到故障先電話溝通解決,如果電話溝通解決不瞭,需要工程師到現場,我們可以預約時間24小時內到現場(港澳臺及國外客戶除外)。

                                                 武漢歐美克科技有限公司

                                                                             2014.8.1
