選擇電動執行器時請按以下規格分類選擇：
●可選擇力矩：30 N*M、50 N*M、100N*M、160N*M、250 N*M、500N*M、1000 N*M、2000 N*M(定貨時請選擇)
●可配球閥：DN15-300，蝶閥：DN50-600(定貨時請選擇)
●電源：220V AC 50/60HZ，380V AC 50/60HZ可選，特殊可咨詢相關部門
●環境溫度：-30度-60度
●手動操作：隨機附手動搖柄
●電氣、機械二重限位
●防水等級：相當IP67
●安裝方向：可全方位任意角度安裝
●位置測量：可選擇開關、電位器或4-20mA.
●箱體材料：壓鑄鋁合金
●進線介面：PF1/2“進線鎖
●轉角0-90度；特殊可咨詢相關部門
●行程20/30/60/120秒可選
●過熱保護
●可以通過外接電源的切換或外部輸入信號，實現開、關和中間位置的控製
●可直接接收電源開關或計算機、機表等輸出的4—20mA DC/1---5V DC等信號，實現對電機閥門智能控製和精確定位.
電動軟密封蝶閥D971X概述
電動對夾蝶閥閥體材質:鑄鐵、碳鋼、不銹鋼;適用介質： 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。適用介質： 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。D971X電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合於介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用於食品、環保、輕工、石油、造紙、化工、等行業的工業自動控製系統中。
電動軟密封蝶閥D971X設計標準
法蘭連接尺寸： GB4216-84，GB9115-88
結構長度： GB2221-89；
壓力試驗： GB?T13927-92；
三、電動軟密封蝶閥D971X技術參數和性能
| SZ系列電動執行機構技術參數 | 閥 體 參 數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN50～500mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0、1.6MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 球墨鑄鐵、 碳鋼、不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
| 環境溫度 | -30°～60° | 閥座密封 | EPDM、NBR、耐磨橡膠 |
| 手動操作 | 附帶手柄操作 | 結構形式 | 中線型 、無銷型 |
| 限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃ |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、空氣、天然氣 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 用途廣、整體造價低、流量大、流阻小 |
四、電動軟密封蝶閥D971X形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | ||
| 40 | 155 | 349 | 57 | 104 | 32 | 15W | 0.2A |
| 50 | 155 | 353 | 62 | 104 | 43 | 15W | 0.2A |
| 65 | 155 | 362 | 70 | 104 | 46 | 15W | 0.2A |
| 80 | 155 | 368 | 89 | 104 | 46 | 15W | 0.2A |
| 100 | 208 | 392 | 106 | 115 | 52 | 25W | 0.5A |
| 125 | 208 | 407 | 120 | 115 | 56 | 25W | 0.5A |
| 150 | 208 | 446 | 132 | 115 | 56 | 25W | 0.5A |
| 200 | 256 | 489 | 164 | 127 | 60 | 50W | 0.8A |
| 250 | 256 | 514 | 200 | 127 | 68 | 50W | 0.8A |
| 300 | 256 | 568 | 238 | 127 | 78 | 90W | 1.0A |
| 350 | 288 | 629 | 280 | 164 | 78 | 120W | 1.2A |
| 400 | 288 | 662 | 302 | 164 | 102 | 120W | 1.2A |
| 450 | 288 | 693 | 335 | 164 | 114 | 150W | 1.2A |
| 500 | 288 | 729 | 360 | 164 | 127 | 150W | 1.2A |
五、電動軟密封蝶閥D971X訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力

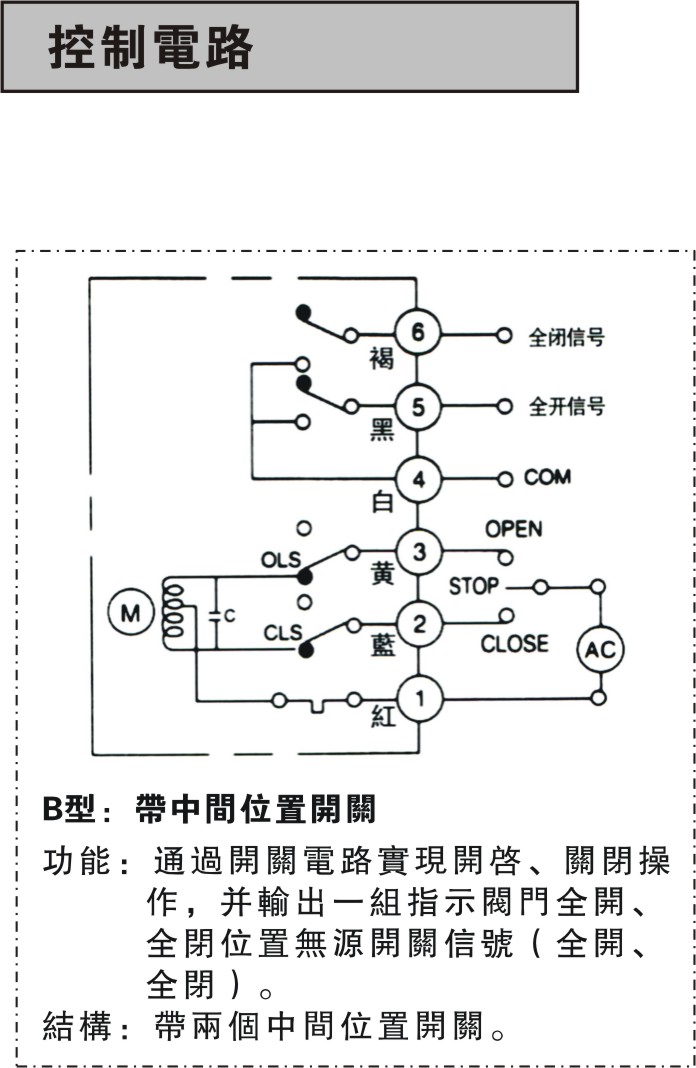

3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
親 有什麼不清楚的 歡迎您的來電咨詢 189 2741 4659 梁先生
