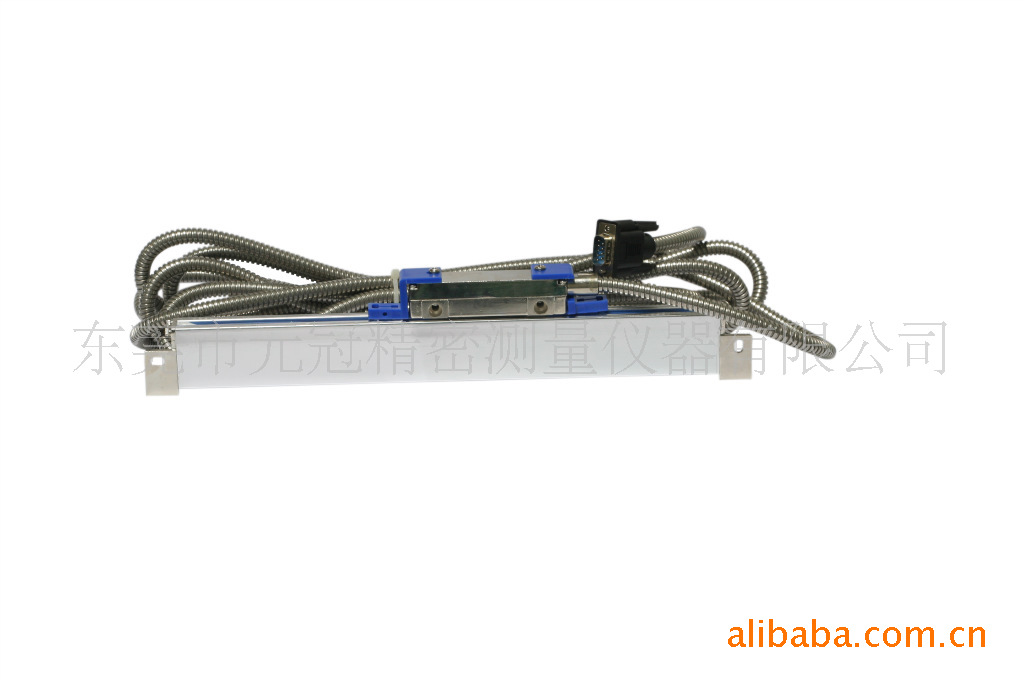

可裝在影像機.投影機.洗床.磨床上分辨率0.5um
另提供1um
- 商品描述：
主要特點：
☆ 運行速度：每分鐘60米以上
☆ 長距離傳輸：100米以上，中間不需增加任何界麵
☆ 滑動部采用五隻軸承，優異的重復定位性
☆ 信號線采用多層隔離線網及金屬軟外殼保護，防水及抗乾擾性優良
☆ 尺身采用鋁合金型材，經陽極處理，尺頭部分用合金壓鑄，鍍硬鉻，耐腐蝕
☆ 防塵片采用特種塑膠，耐刮傷，耐腐蝕，磨擦阻力小
☆ 部件個體化，安裝、保養、維護簡易，防水、防塵性良好，使用壽命長；
☆ 傳感器采用玻璃精密計量光柵作為測量基準器技術參數： 品名 產品精度 輸出信號 生產長度 分辯率 光柵柵距 R1 工作速度 WTA01(薄尺)
±(5+5LO/1000)
μm 另可提供±
(3+3LO/1000)
μ m 或更高精度2路TTL方波0º和90º
可提供4路TTL方波
0º、90º、180、270。50~1000 0.0001 0.02mm 50mm 6米/分
WTA02(薄尺)
50~1000 0.0002 0.02mm 50mm 15米/分
WTA05(薄尺)
50~1000 0.0005 0.02mm 50mm 30米/分
WTA1(薄尺)
50~1000 0.001 0.02mm 50mm 50米/分
WTA5(薄尺)
50~1000 0.005 0.02mm 50mm 90米/分
其它資料
相偏移差90º ±15º 工作溫度：0℃~40℃ 存儲溫度：-20℃~50℃
WTA
公稱長度 L0=50~1000mm時，每50mm為一檔
L0=1000~3000mm，每100mm為一檔500mm以內最大行程： 公稱尺寸+30mm， 信號線長度： 2m
500~900mm最大行程：公稱尺寸+30mm， 信號線長度： 3.5m900mm以上最大行程： 公稱尺寸+50mm， 信號線長度： 5m
WTA型安裝尺寸圖L0----有效量程 50~3000 50毫米一檔 L1----最大量程 L1=L0+50(行程>900)
L1=L0+30(行程≤900）L2----主尺安裝尺寸 L2=L0+152(行程>900)
L2=L0+132(行程≤900）L3----尺身最大尺寸 L3=L0+169(行程>900)
L3=L0+149(行程≤900）D----讀數頭側麵安裝孔距 60±0.1 E----讀數頭最大尺寸 90 F----讀數頭頂部安裝孔距 60±0.1 G----尺身厚度尺寸 21 H----尺身最大高度 61.5 I----讀數頭厚度 21±0.1 J---主尺到讀數頭距離尺寸 25.5 K----主尺安裝孔距 10.25 M----主尺安裝孔距 20 N----讀數頭與主尺間隙 1.3±0.3 P----讀數頭安裝螺孔尺寸 2-M5-6H Q----底部安裝螺孔尺寸 2-M4-6H 深7 R----主尺安裝孔尺寸 4-5X8 腰形孔
