toky-PMS2.0能效管理及電力監控系統是根據多年電力監控工程實踐及客戶應用需求而開發，經過各類應用實踐不斷升級完善而成。該系統為實時采集數據、狀態監測和遠程控製提供一個基本平臺，能夠為用戶分析能源消耗、提高設備利用率、優化能源結構、電能質量管理、電氣保護、遠程控製等提供整套解決方案。可廣泛用於企業變配電、市政工程、智能樓宇、智能小區、電力公司等場合。

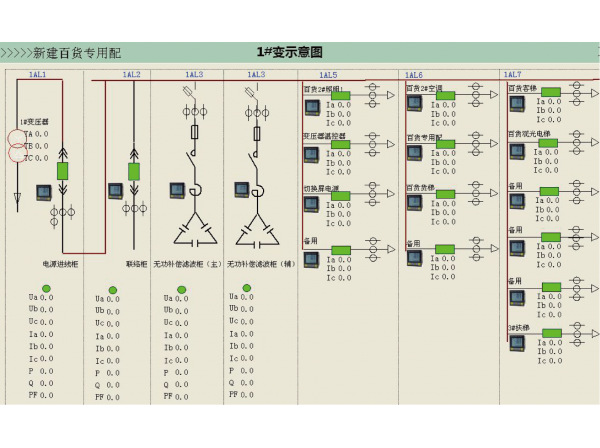

系統通過對現場所有測量機表及監控設備進行循環數據采集，上傳後臺服務器計算機，實時在工作站系統的主界麵中按用戶需求顯示各個現場數據信息。可以把采集到的所有數據進行數據庫存儲管理。 歷史數據可通過趨勢曲線界麵、報表等形式按年、月、日時段顯示。通過數據分析，針對能耗使用情況更好的製定能源分配方案、節能措施管理方案，用以幫助用戶精確掌控能耗現狀、有效管控能源浪費，進而實現節能降耗的目標。
根據用戶對電力設施和線路監控的要求，設計出量身訂製的智能監控裝置方案，實現電力系統保護、測量、控製、用電管理、電能質量分析、負荷控製和運行管理為一體，系統可設置多種用戶等級，控製操作具有嚴格的密碼保護要求，對於不同的操作人員進行不同的權限限製。 是一套提高電力系統安全性、可靠性和管理水平的智能化系統。
系統特點：
★ 系統具有直觀、個性化的人機交互界麵，多級顯示，使用戶能從不同的角度瞭解系統運行狀況。
★ 具有高可靠性的網路層管理，能夠高速循環采集、遠程監控現場。
★ 支持多種形式的現場總線，如RS485、工業以太網、profibus、CAN等。
★ 提供豐富的數據分析能力，將數據以圖形化顯示，以方便進行趨勢分析、報表打印、過程診斷等。
★ 系統具有冗餘監控設計，並具有多站分佈式監控模式，很好的提高整體系統的規模及運行可靠性。
★ 系統軟件具有良好擴展性，可通過各類介面方便快捷地與第三方系統和智能設備通訊，幫助客戶構建開放、互聯的網路系統。

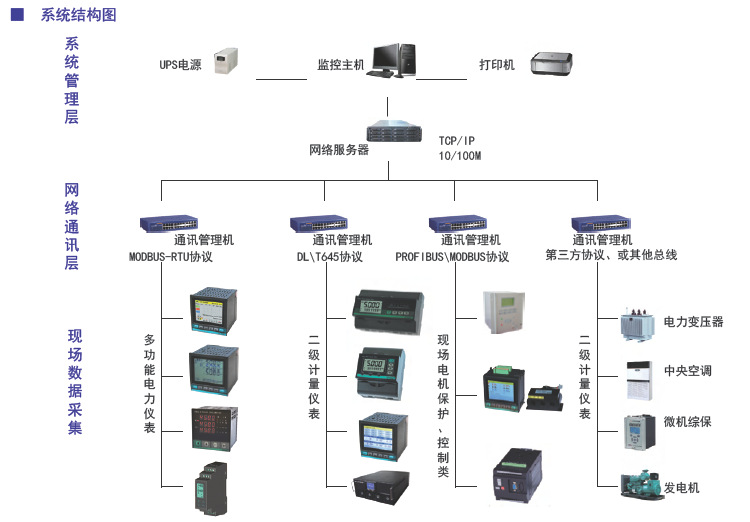

系統管理層：
系統管理層是系統的最高層，由系統軟件平臺和工業計算機、UPS電源、打印機、存儲設備等硬件組成，通過網路通訊層與現場測控層連接，實現設備的參數配置、數據采集、狀態監控和分析、運行優化控製以及人機交互和系統信息的發佈。實現整個系統的監控、網路連接和數據管理。

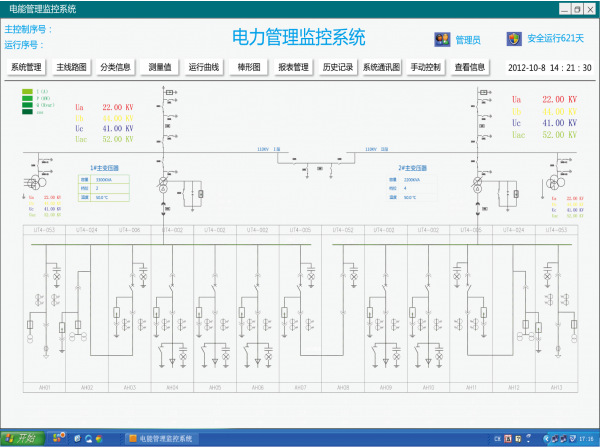

toky-PMS2.0系統管理層軟件具有個性化的組態方式，多級界麵切換使用戶直觀瞭解系統運行情況。具備高速度的數據采集、存儲能力。支持提供各類圖形化顯示、趨勢分析、報表工具等。
系統管理層是系統的最高層，由系統軟件平臺和工業計算機、UPS電源、打印機、存儲設備等硬件組成，通過網路通訊層與現場測控層連接，實現設備的參數配置、數據采集、狀態監控和分析、運行優化控製以及人機交互和系統信息的發佈。實現整個系統的監控、網路連接和數據管理。
toky-PMS2.0系統管理層軟件具有個性化的組態方式，多級界麵切換使用戶直觀瞭解系統運行情況。具備高速度的數據采集、存儲能力。支持提供各類圖形化顯示、趨勢分析、報表工具等。
網路通訊層：
網路通信層由各類通信設備和通信介質組成，實現系統管理與現場測控層設備間的信息交換。網路一般采用工業以太網、光纖環網及RS485總線結構，用通訊管理機、工業以太網交換機、光纖收發機及光纜、通信電纜待設備組成。並同時將電力測量、保護、控製裝置提供的以太網、標準RS232、RS485RS455等不同通訊協議進行處理。實現通信管理、數據網關、數據轉發、協議轉換等功能。
網路通信層由各類通信設備和通信介質組成，實現系統管理與現場測控層設備間的信息交換。網路一般采用工業以太網、光纖環網及RS485總線結構，用通訊管理機、工業以太網交換機、光纖收發機及光纜、通信電纜待設備組成。並同時將電力測量、保護、控製裝置提供的以太網、標準RS232、RS485RS455等不同通訊協議進行處理。實現通信管理、數據網關、數據轉發、協議轉換等功能。
現場測控層：
基於現場測控層的測量、控製、保護等設備，主要用智能電力測控機表、電動機保護裝置、微機保護裝置、電源質量改善裝置，及各類智能數顯機表、智能電能表、無功補償控製器、電力系統專用一體機（測控與現場人機界麵組合）等，由經驗豐富的電氣工程師為用戶設計最優的現場測控解決方案。在現場安裝組成後實現測量、數據采集、通訊、控製等功能。
基於現場測控層的測量、控製、保護等設備，主要用智能電力測控機表、電動機保護裝置、微機保護裝置、電源質量改善裝置，及各類智能數顯機表、智能電能表、無功補償控製器、電力系統專用一體機（測控與現場人機界麵組合）等，由經驗豐富的電氣工程師為用戶設計最優的現場測控解決方案。在現場安裝組成後實現測量、數據采集、通訊、控製等功能。
標準電力監控系統包含以下組成部分：
1、監控後臺系統軟件；
2、通訊管理機屏櫃；
3、網路服務器；
4、通訊管理機或串口服務器；
5、電腦（工控機/高性能服務器主機）、顯示器、配套鍵盤、鼠標；
6、辦公操作臺及座椅；
7、UPS不間斷電源；
8、A4幅麵打印機；
9、報警器/音響；
10、通訊電纜及附件（以太網線、屏蔽雙絞線等）；
11、通訊光纖及附件（通訊距離較遠時使用）；
參考標準：
GB/J63-90 《電力裝置的電測量機表裝置設計規范》
GB/T13730 《地區電網數據采集與監控系統通用技術條件》
GBJ63-93 《電力裝置電測量機表裝置設計規程》
GB2887 《計算站場地技術要求》
GB/50198-94 《監控系統工程技術規范》
GB50254/59-96 《電氣裝置安裝工程施工及驗收規范》
IEC-61131-3 《圖形可編程標準》
主要功能（用戶可根據不同需求選用）：
● 控製功能：按操作邏輯完成全站所有電氣專業控製對象的遠方控製；
● 采集功能：開關量、模擬量、電度量、溫度量；
● 開關量：無源接點，包括狀態信號（雙位置接點/單位置接點）和報警信號（單位置接點）；
● 模擬量：交流電壓、電流，有功功率、無功功率、視在功率；頻率，功率因數，有功電度，無功電度等；總實時負荷和選中監控點實時負荷；
● 電能管理：按尖、峰、谷、平分時段累加，周期分為日能耗、周能耗、月能耗、季能耗、年能耗五個部分。電能審計，產品能耗標準定義，
● 電能質量分析：諧波電壓畸變率、諧波電流畸變率、電壓偏差、頻率偏差、三相不平衡度、零線電流不平衡率；諧波明細。
● 配網運行分析：日、周、月、季、年電能分析報告，不同時間比較、不同設備比較，節能空間評估；用電評價；
● 實時曲線：三相負荷曲線、三相電流曲線、三相電壓曲線、三相功率因數曲線、電量曲線
● 告警功能：按要求分級發出相應的聲光告警信號，當模擬量越限、斷路器事故分閘、繼電保護裝置動作、設備運行異常等狀況下應實現告警；
● 記錄功能：控製操作記錄、事件順序記錄、微機保護動作信息、保護裝置工作狀態、斷電記錄；
● 事故記錄：從繼電保護裝置、自動裝置、斷路器等的動作先後順序作自動記錄，提供事故分析依據，故障錄波數據能掉電保存；
● 裝置應記錄必要的信息（如故障波形數據），並通過介面自動上傳至後臺系統；信息且不應丟失，並可重復輸出。
● 運行監視：按操作權限設定不同用戶，值班人員通過操作鍵盤、顯示屏對全站各設備的運行狀態進行實時監控；
● 畫面顯示和打印：各種圖形和表格顯示，並可采用自動或定時打印；
● 統計功能：分類完成各項數據實時統計，編製相應表單，打印統計結果；
● 自動功能：具有完善的操作邏輯，通過鍵盤、I/O單元對斷路器進行控製操作。同時，具有在控製室進行遠方控製及遙信、遙測功能；
● 通信功能：通訊管理機通過串口監控總線下各設備（多功能表、繼電保護裝置、直流電源系統等）的網路響應，一旦發現通訊異常，發出警報並提示相應網路端口出錯；
●診斷功能：能夠在線診斷計算機監控系統的硬件、軟件運行情況，能正確判斷出模件級故障內容，當發生軟件異常和硬件故障時，能夠發出告警信號，並對監測結果在顯示屏上以漢字形式顯示、打印，給出診斷信息供維護人員及時維護和更換，同時具備遠方診斷和維護功能；
