一、概述

BAMD系列電動底盤車及地刀控製器，是根據智能化配電櫃實現完全電動操作的要求而研製的智能化電動底盤車及地刀操控機，代替瞭傳統人工操作斷路器底盤車搖進/搖出、地刀分/合閘。基本功能有：

l 就地/遠方切換功能，可選擇就地和遠方遙控分別控製底盤車或是地刀，控製方式靈活，方便；

l 手動/電動切換功能，兩種控製方式可通過麵板按鍵，方便選擇；

l 堵轉保護功能，報警指示燈閃亮指示，繼電器報警輸出（無源觸點----常開，節點容量AC250V/5A，）；

l 軟啟動功能；

二、產品選型及命名規則

如用戶想訂購一臺導軌式地刀控製器全功能的型號：BAMDG4201N/D110。若最後四位不寫額定電壓則默認為DC220V。用戶如有特殊要求請另行說明。

三、主要技術指標

1、 故障報警輸出節點：無源節點；節點容量AC 250V-5A。

2、 通訊介面：RS485通訊，波特率 9600（如要其他波特率需另行說明）

3、 工作電壓：AC/DC110V-220V(配合電機額定電壓)；本機功耗：≤ 5W

4、 工作環境溫度：-20℃～70℃；相對濕度：≤75%RH

5、 EMC電磁兼容試驗等級：Ⅲ 級

6、 麵板式外形尺寸：96(長)×96（寬）×78（深）mm ；開孔尺寸：91×91mm

7、 導軌式外形尺寸：145(長)×90（寬）×71（高）mm ；35mm卡軌式；

8、 電機功率：200W，也可按照客戶要求選定；

四、基本功能

4.1、電動接地開關控製器功能

4.1.1、手動/電動切換功能

u 當按“手動/電動”按鈕，控製器由手動控製狀態到電動控製狀態切換或由電動控製狀態到手動控製狀態切換，對應的指示燈點亮，指示當前的所處的控製狀態。

4.1.2、電動控製功能

u 控製器處於電動控製狀態時，當按“分閘”按鈕且滿足聯鎖輸入閉合、遠端/就地輸入斷開條件時，電動輸出負電壓，電機反轉；到達指定位置後，分閘位輸入閉合信號，分閘位指示燈點亮，指示分閘結束。

u  控製器處於電動控製狀態時，當按“合閘”按鈕且滿足聯鎖輸入閉合、遠端/ 就地輸入斷開條件時，電動輸出正電壓，電機正轉；到達指定位置後，合閘位輸入閉合信號，合閘位指示燈點亮，指示合閘結束。

4.1.3、手動控製功能

u 控製器處於手動控製狀態時，可直接通過手動的方式，直接將地刀分閘或是合閘。

4.1.4、復位功能

u 當按“復位”按鈕，故障報警輸出復位, 故障報警指示燈熄滅。

4.1.5、遠方遙控控製功能

遠端/就地輸入閉合時

u 分閘：遠方分閘輸入信號閉合，持續時間不小於0.1S，且滿足聯鎖輸入閉合，電動輸出負電壓，電機反轉；到達指定位置後，分閘位輸入閉合信號，分閘位指示燈點亮，指示分閘結束。

u 合閘：遠方合閘輸入信號閉合，持續時間不小於0.1S，且滿足聯鎖輸入閉合，電動輸出正電壓，電機正轉；到達指定位置後，合閘位輸入閉合信號，合閘位指示燈點亮，指示合閘結束。

4.1.6、保護功能

u 過流保護  分閘/合閘動作期間，如發生堵轉故障，堵轉電流大於等於5A,且時間大於等於1S,自動切斷電機電源，自動切斷電機電源，電機停止轉動，點亮故障指示燈，故障繼電器輸出節點閉合，發出報警信號，並自動切換到手動操作狀態；

u 超時保護  分閘/合閘動作期間，如在規定的時間內10S，未收到分閘位輸入閉合信號或是合閘位輸入閉合信號，自動切斷電機電源，電機停止轉動，點亮故障指示燈，故障繼電器輸出節點閉合，發出報警信號，並自動切換到手動操作狀態；

導軌式電動接地開關控製器常用功能界麵，

具體以用戶訂貨型號及實物為準

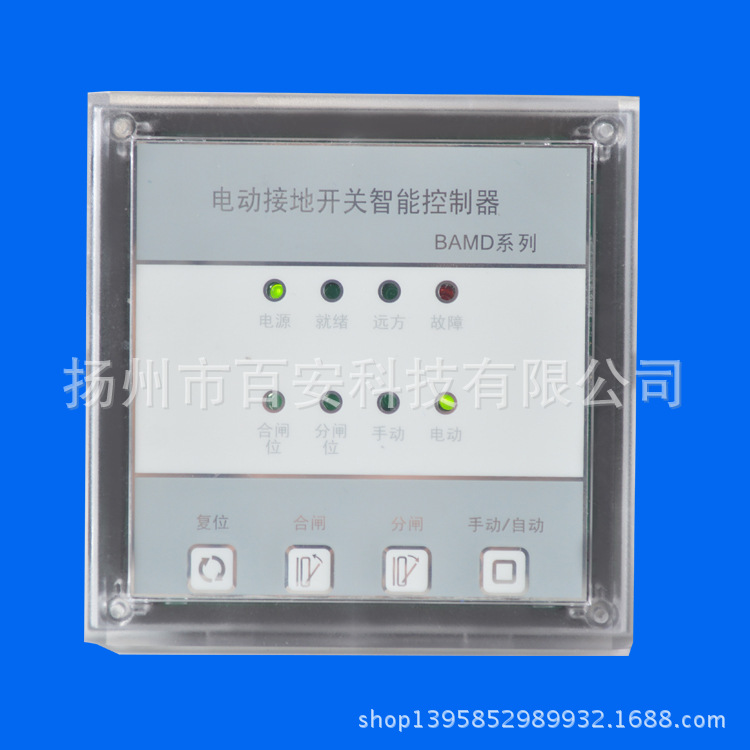

麵板式電動接地開關控製器常用功能界麵，

具體以用戶訂貨型號及實物為準

4.2、電動底盤車控製器功能

4.2.1、手動/電動切換功能

u 當按“手動/電動”按鈕，控製器由手動控製狀態到電動控製狀態切換或由電動控製狀態到手動控製狀態切換，對應的指示燈點亮，指示當前的所處的控製狀態。

4.2.2、電動控製功能

u 控製器處於電動控製狀態時，當按“搖出”按鈕且滿足聯鎖輸入閉合、遠端/就地輸入斷開條件時，電動輸出負電壓，電機反轉；到達指定位置後，試驗位置輸入閉合信號，試驗位置指示燈點亮，指示搖出結束。

u  控製器處於電動控製狀態時，當按“搖進”按鈕且滿足聯鎖輸入閉合、遠端/ 就地輸入斷開條件時，電動輸出正電壓，電機正轉；到達指定位置後，工作位置輸入閉合信號，工作位置指示燈點亮，指示搖進結束。

4.2.3、手動控製功能

u 控製器處於手動控製狀態時，可直接通過手動的方式，直接將搖進或是搖出底盤車。

4.2.4、復位功能

u 當按“復位”按鈕，故障報警輸出復位, 故障報警指示燈熄滅。

4.2.5、遠方遙控控製功能

遠端/就地輸入閉合時：

u 搖出：遠方搖出輸入信號閉合，持續時間不小於0.1S，且滿足聯鎖輸入閉合，電動輸出負電壓，電機反轉；到達指定位置後，試驗位置輸入閉合信號，試驗位置指示燈點亮，指示搖出結束。

u 搖進：遠方搖進輸入信號閉合，持續時間不小於0.1S，且滿足聯鎖輸入閉合，電動輸出正電壓，電機正轉；到達指定位置後，工作位置輸入閉合信號，工作位置指示燈點亮，指示搖進結束。

4.2.6、保護功能

u 過流保護   搖進/搖出動作期間，如發生堵轉故障，堵轉電流大於等於5A,且時間大於等於1S,自動切斷電機電源，電機停止轉動，點亮故障指示燈，故障繼電器輸出節點閉合，發出報警信號，並自動切換到手動操作狀態；

u 超時保護   搖進/搖出動作期間，如在規定的10S時間內，未收到試驗位置輸入閉合信號或是工作位置輸入閉合信號，自動切斷電機電源，電機停止轉動，點亮故障指示燈，故障繼電器輸出節點閉合，發出報警信號，並自動切換到手動操作狀態；

麵板式電動底盤車控製器常用功能界麵，

具體以用戶訂貨型號及實物為準

導軌式電動底盤車控製器常用功能界麵，

具體以用戶訂貨型號及實物為準

五、接線方式

5.1、麵板式電動接地開關（底盤車）控製器接線圖如下圖所示

接線說明：

1、2兩腳接工作電源AC/DC 110-220V，具體根據電機的額定電壓；

5、6兩腳接電機驅動電源、5腳接電機+，6腳接電機-；

12,13腳故障繼電器輸出（常開）；

22腳接聯鎖輸入信號，閉合有效，斷開無效；

21腳接遠方合閘（搖進）輸入信號，閉合有效，持續時間不小於0.1S；

20腳接遠方分閘（搖出）輸入信號，閉合有效，持續時間不小於0.1S；

19腳接合閘位（工作位置）輸入信號，閉合有效；

18腳接分閘位（試驗位置）輸入信號，閉合有效；

17腳接遠方/就地選擇輸入信號，閉合為遠方，斷開為就地；

16腳接遠方復位輸入信號，閉合復位有效；

15腳備用功能；

14腳信號量輸入的公共端；

10,11兩腳接485通訊介面，10腳接A，11腳接B；

5.2、導軌式電動接地開關（底盤車）控製器接線圖如下圖所示

接線說明同麵板式；

六 . 訂貨與服務

訂貨

1)用戶在選用BAMD系列產品時，請提供相應說明及參數；

2)產品名稱、型號及數量（參照型號命名方式及意義），特殊功能請註明；

3）交貨期。

服務

1)對所有產品免費保修一年；

2)對產品出現的問題，24小時內給予答復，若出現重大的技術問題，公司將派技術人員以最快的速度赴現場解決；

3)在售前、售中、售後的過程中，對有關產品的應用、設計等相關事宜均予準確、及時的應答，並提供相應的技術支持，電話051480827753。
