本產品沒有配套光盤，資料下載地址：

http://www.juyingele.com.cn/product/I_Okongzhika/795.html

（復製到瀏覽器打開，點擊“相關下載”）

DAM系列產品選型參考：

http://www.juyingele.com.cn/DAMxuanxing.html

產品特點

◆ DC7-30V寬壓供電；

◆ RS485通訊隔離，繼電器輸出觸點隔離；

◆ 通訊介面支持RS232/RS485；

◆ 同時支持多種協議，Modbus RTU協議；

產品功能

◆ 12路10位分辨率模擬量電壓輸入，2路4-20mA模擬量輸出
◆ 支持5位尋址地址

◆ 通信波特率：2400,4800,9600,19200,38400

產品選型

主要參數

介面說明

接線方式

模擬量接線示意圖

二線製：

三線製：

四線製：

232接線說明

RS485接線示意圖

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換後RS485為A、B兩線，A接板上A端子，不接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網路結構。

測試軟件說明

http://www.juyingele.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視訊教程連接）

聚英組態軟件說明

1、用戶登錄

2、可自行添加分配用戶及權限設置

3、用戶可自行設備的區域，便於用戶管理。

4、可采集模擬量，該軟件可設置量程倍率

5、用戶還可對設備進行定時控製設置，小時、日期、星期三種模式。

6、用戶可進行歷史曲線查詢設備狀態，並打印報表。

軟件功能：

        繼電器狀態查詢
        繼電器獨立控製
        模擬量讀取
        開關量狀態查詢
        調試信息查詢
        工作模式的更改
        偏移地址的設定
        繼電器整體控製

工作模式功能及設置

連接設備

http://www.juyingele.com.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar（軟件視訊教程連接）

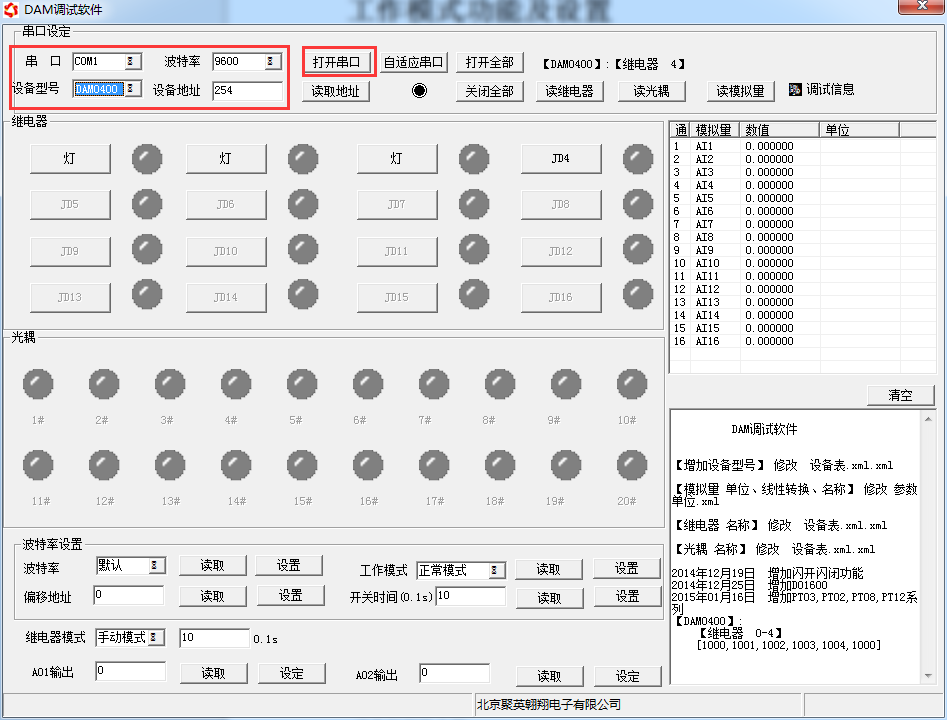

打開“聚英翱翔DAM系列調試軟件”；串口設定欄：串口選擇您電腦對應COM口，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號，設置好以上設備的4個參數後點擊打開串口，點擊繼電器按鈕“JD1”若繼電器反應則連接成功。

設備地址的更改方法

設備地址的介紹

設備偏移地址是指在薄碼開關地址基礎上進行偏移，具體關系是：設備地址=撥碼開關地址+偏移地址。
註意：本設備是沒有撥碼開關的設備，所以設備地址 = 偏移地址。

設備地址的讀取

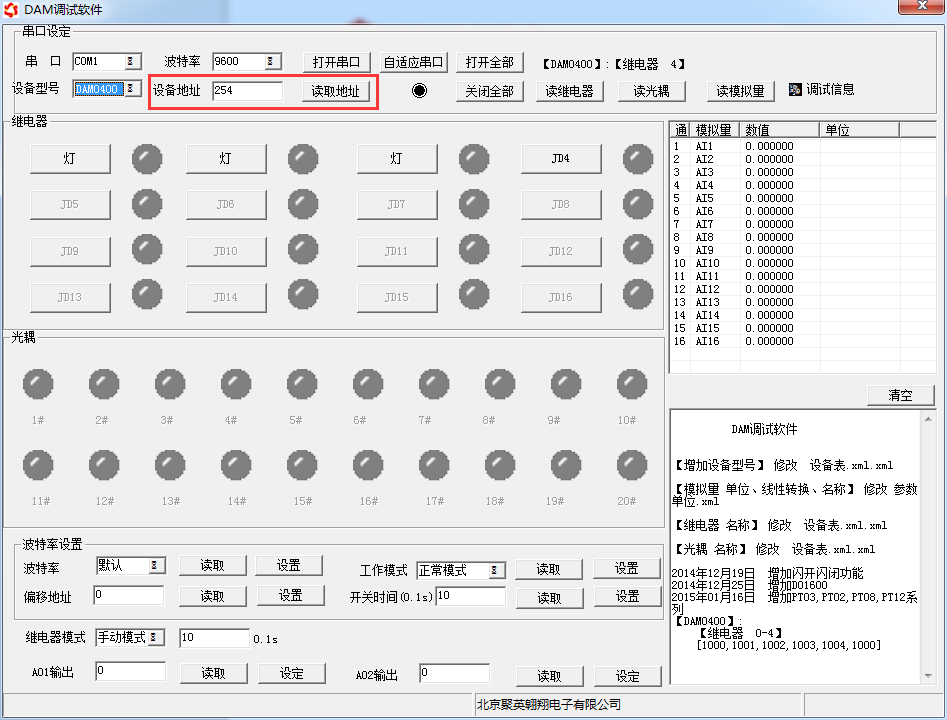

點擊軟件上方“讀取地址”

偏移地址的設定與讀取

點擊軟件下方偏移地址後邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

波特率的讀取與設置

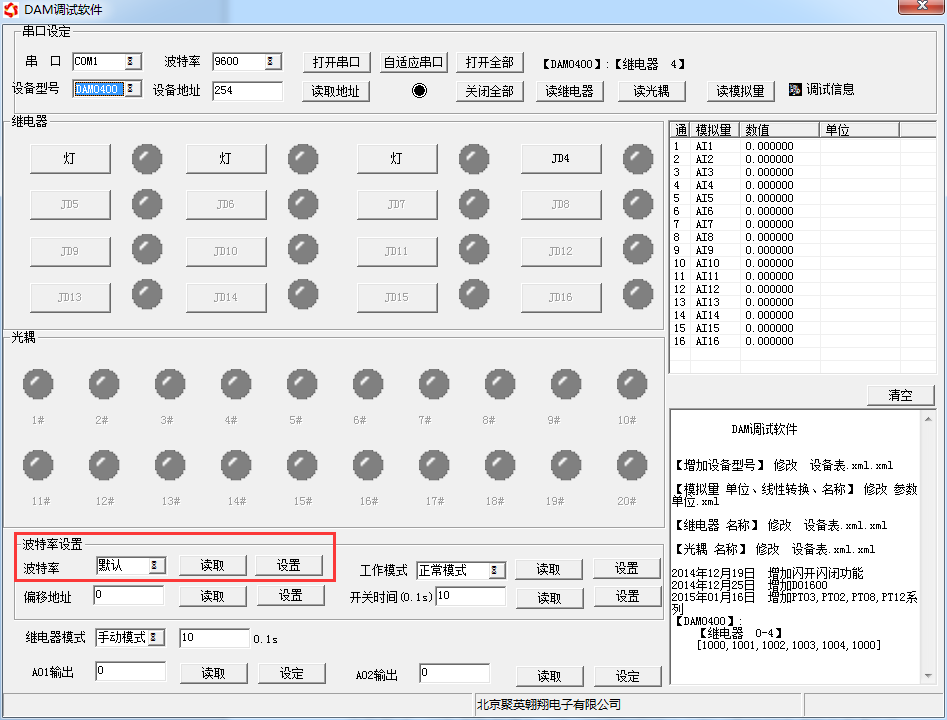

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作後需要重啟設備和修改電腦串口設置。

工作模式功能介紹

本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，輸入光耦與繼電器為直接聯動。即：光耦輸入信號生效—>對應繼電器吸合，光耦輸入信號取消—>對應繼電器斷開。
該模式下因為機械及程序的延遲，光耦輸入信號到繼電器動作會有一定的延遲，但最大不會超過0.05秒。
由於該模式下所有繼電器直接受光耦聯動，所以會出現串口無法操作繼電器的現象，這並不是異常現象，而是串口操作繼電器後，在繼電器還為動作之前就被光耦的狀態聯動瞭。

本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，光耦每輸入一次信號，對應的繼電器翻轉一次。即：
光耦輸入信號生效—>繼電器翻轉（吸合變斷開、斷開變吸合）；
光耦輸入信號取消—>繼電器不動作；
該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大於0.05秒。
該模式主要可以用於外部信號觸發來控製設備啟停的場合，例如光耦外接一個按鈕，對應的繼電器外接用電設備，則每按一次按鈕，設備就會切換一次啟停狀態。

互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，光耦每輸入一次信號，對應的繼電器會吸合，其他未輸入信號光耦對應繼電器會斷開。即：
光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開；
光耦輸入信號取消—>繼電器不動作；
該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大於0.05秒。
該模式主要可以用於外部信號觸發來控製不同設備啟停的場合，例如多路光耦沒路外接一個按鈕，對應的繼電器外接用電設備，則按一路按鈕，對應設備就會切換到啟動狀態，其它設備就會停止運行。

雙機非鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成，兩個設備通過直連485或者交叉232連接起來之後，模塊1的光耦狀態會直接控製模塊2的對應繼電器的狀態，即：
模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器吸合
模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器斷開
該模式下的繼電器相應延遲時間較前幾種的模式要長，但不會大於0.1秒（9600波特率）
該模式下如果使用485總線的話可以並聯多個設備，其中設備兩兩地址匹配，這樣可以做到遠程的開關量傳輸。例如：現場有多個低速的開關量需要傳輸到500米外的控製機房去控製告警燈或者電鈴，則隻需在廠房佈置幾個模塊通過兩根雙絞屏蔽線連接到機房的對應模塊，就可以完成該任務。同理也可以把機房操作的按鈕信號信號直接傳送到位於機房模塊的繼電器上。

雙機自鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成，兩個設備通過直連485或者交叉232連接起來之後，模塊1的光耦狀態生效會翻轉控製模塊2的對應繼電器的狀態，即：
模塊1的1號光耦輸入信號生效—>模塊2的1號繼電器翻轉
模塊1的1號光耦輸入信號消失—>模塊2的1號繼電器不動作
該模式的應用與“雙機非鎖聯動”模式類似，但更適合於遠程控製設備的啟停，隻需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作。

工作模式功能設置

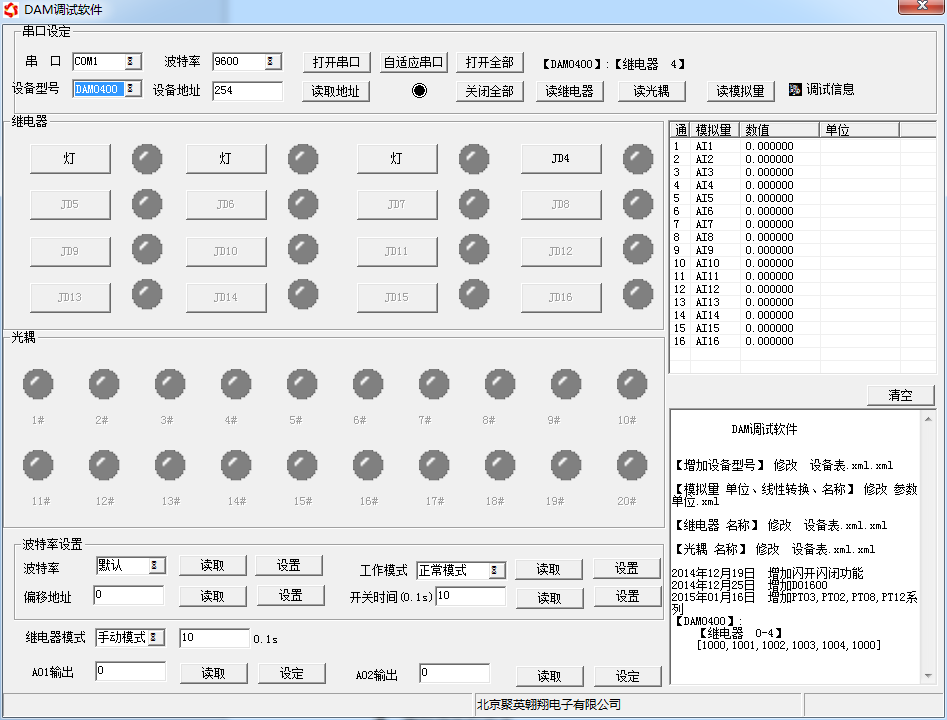

打開“聚英翱翔DAM系列調試軟件” 點擊下方工作模式設置欄的“讀取”和“設置”就可以分別讀取和設置工作模式。

閃開閃斷功能及設置

閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）後自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）後自行閉合；

閃斷閃開的設置

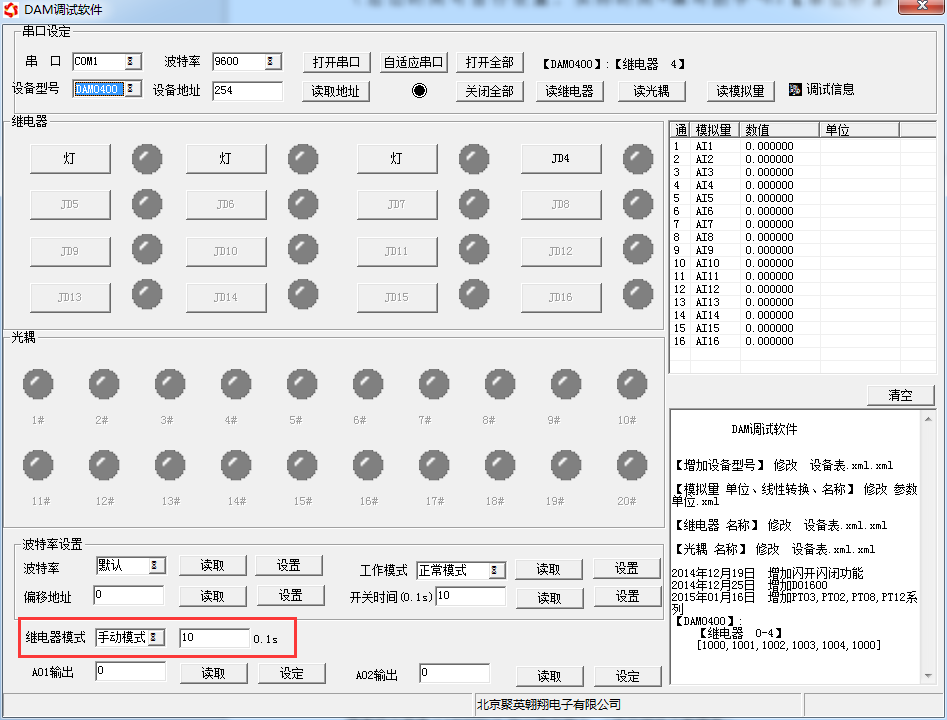

打開“聚英翱翔DAM系列調試軟件”點擊繼電器模式後麵下拉箭頭進行模式的選擇。（後邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

通訊指令示例

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》。
Modbus協議中文參考:http://www.juyingele.com.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品同時支持modbus RTU 格式。

Modbus寄存器說明

本控製卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

線圈寄存器地址表：

備註：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其餘4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控製隻能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即寄存器30009數據的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然後減一。

指令生成說明

應用舉例及其說明：本機地址除瞭撥碼開關地址之外，還有默認的254為廣播地址。當總線上隻有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控製指令時通過地址區別。

註意：RS232總線為1對1總線，即總線上隻能有兩個設備，例如電腦與繼電器板卡，隻有485總線才可以掛載多個設備。

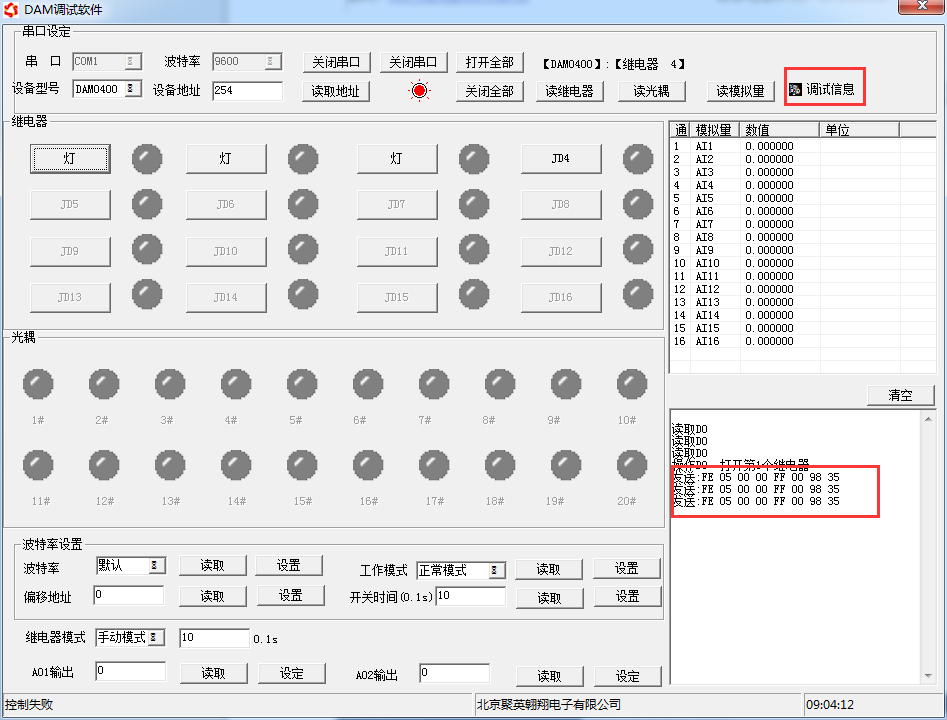

指令可通過“聚英翱翔DAM系列調試軟件”，的調試信息來獲取。

指令生成說明：對於下表中沒有的指令，用戶可以自己根據modbus協議生成，對於繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明瞭繼電器寄存器的地址，用戶隻需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

2：模擬量查詢
查詢第一路模擬量AD字

發送碼：FE 04 00 01 00 01 74 05
