智能全自動排線控製器
1. 功能介紹
1) 依據收線輪的轉動度數、圈數，通過步進電機控製器程序控製排線位置，由收線輪的速度決定排線控製器的轉速。同時由兩側的行程開關改變排線的方向。實現全自動、精密控製排線。

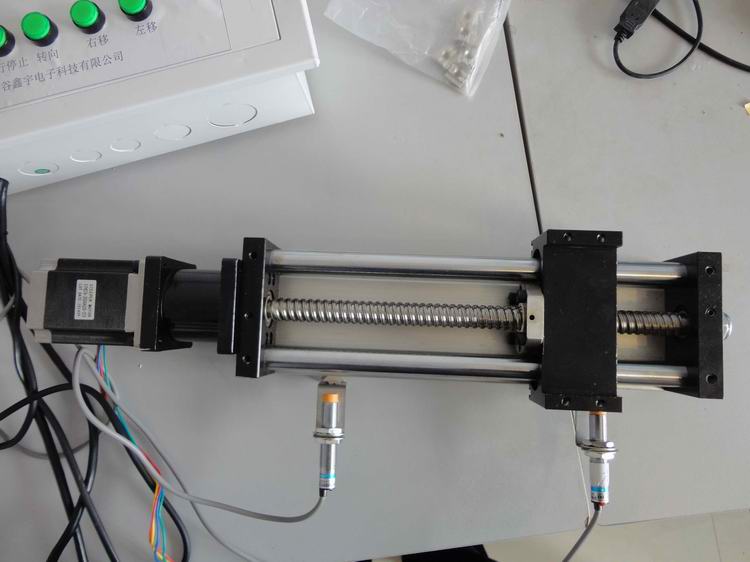

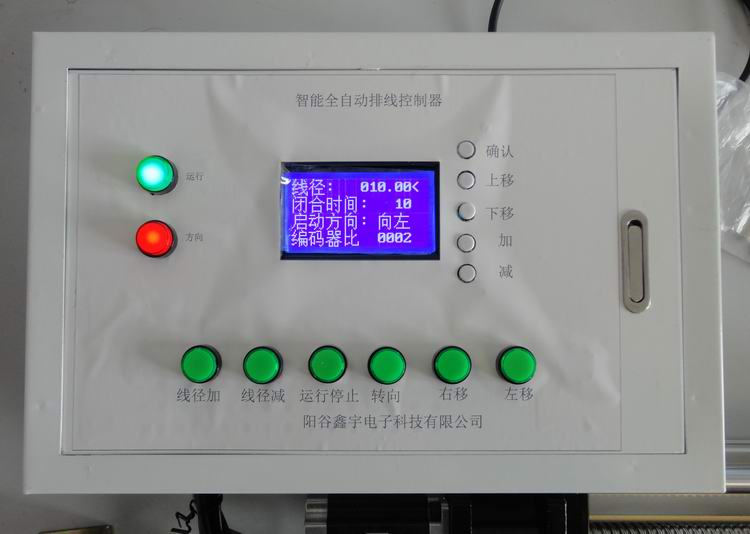

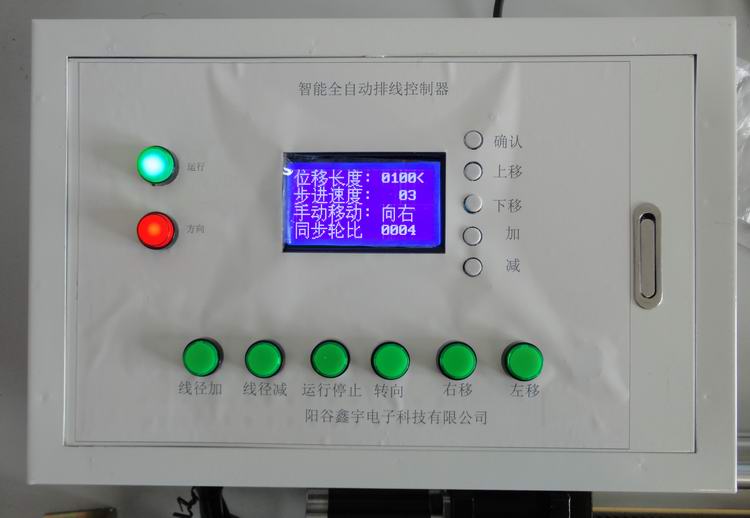

2) 具有中文液晶顯示和按鍵，可顯示運行狀態、排線方向、排線圈數等。
3) 可通過按鍵設置：步進電機速度、線徑、編碼器常數、脈沖常數、絲間距、開始方向、手動控製。
4) 具有5個按鍵：確定、上移、下移、加、減。用於修改參數。
5) 啟動電機按啟動方向運行，隨著收線輪的工作排線持續移動。
6) 具有掉電數據存儲功能，掉電後保存設置的參數；
7) 手動暫停、運行：顯示當前運行狀態，通過按鍵手動暫停；
8) 具有運行/停止 和滑臺移動方向指示燈。
9) 具有快遞按鈕 線徑加、線徑減、回原點、滑臺左移、滑臺右移。
2. 技術參數
1) 工作電源：DC12V ；
2) 工作環境：-40-85℃，濕度5-95%；
3) 液晶：漢字庫128*64 點陣液晶 藍底，具有液晶背光；
4) 按鍵：5個（確定鍵、上移鍵、下移鍵、加鍵、減鍵）；
5) 收線轉軸測量精度 1度。
6) 排線精度：0.01mm；
7) 輸出控製：步進電機（可選配繼電器）
8) 輸入：左移按鈕，右移按鈕，左行程開關，右行程開關， 編碼器輸入
1)
2) 設置參數范圍：
線徑W：1-99.99mm
（位移分辨率：絲間距/脈沖常數=10/1600= 0.00625 mm =12.5um ）
位移分辨率：絲間距/脈沖常數=10/400= 0.025 mm =25um
（驅動器設為0.9度，SW1 ON SW2 OFF）
(自動計算)
步進電機速度： 1-99 （步進電機）
位移長度：6 脈沖 =線徑/位移分辨率 /編碼器常數（自動計算）
=線徑W/位移分辨率/編碼器常數=6/0.025/4=60 步
編碼器常數：4 （編碼器轉一圈的脈沖數）內部固定4
脈沖常數：1600/800 步進電機+驅動器轉一圈需要的脈沖
內部固定1600
絲間距： 10mm 內部固定10
啟動方向：向左/向右
手動移動： 左移/右移
按鈕左移： X3 與GND 接一個按鈕
按鈕向移： X4 與GND 接一個按鈕
轉向回原點： X5 與GND 接一個按鈕
按鈕線徑加：X7與地。
按鈕線徑減：X8與地。
3) 尺寸：120*80mm；
