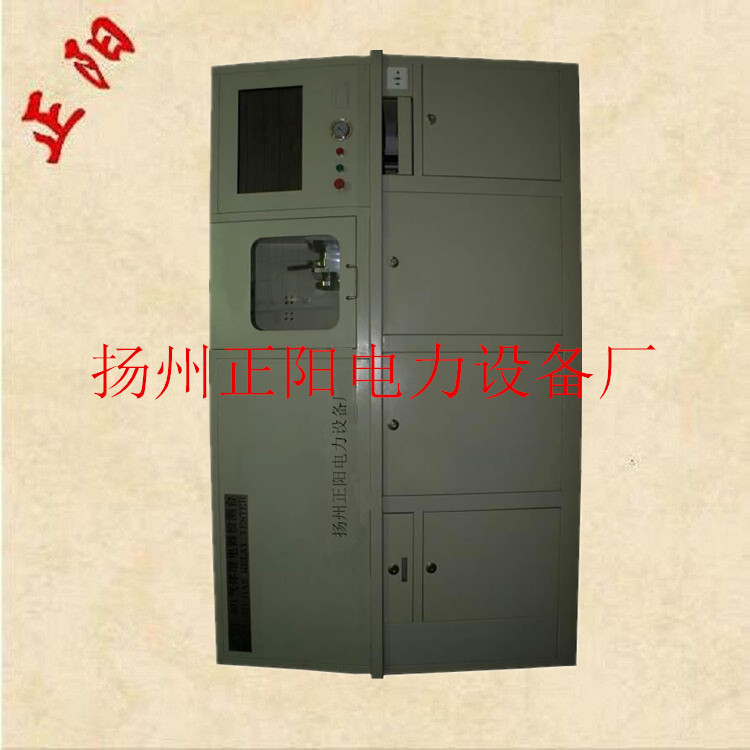

揚州正陽電力ZYQT-301型氣體繼電器檢測臺/檢測臺
揚州正陽電力設備廠是變壓器檢測類、開關檢測類、運行安全檢測類、繼電保護測試類、油分析類等產品專業生產加工的公司，擁有完整、科學的質量管理體系。揚州正陽電力設備廠的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。
一、ZYQT-301型產品特點
1、ZYQT-301型氣體繼電器檢測臺，采用最新的嵌入式系統控製技術，綜合實際檢測需求推出的新一代氣體繼電器試驗檢測系統。本產品系統采用單管道流量計直接測量方法，可分別對φ25、φ50、φ80毫米管徑的國內外氣體繼電器（例如：國產QJ，進口德國EMB、MR、意大利COMEM等系列）的流速、容積和密封進行檢測，且實驗過程無須人工參與。較比大型多管道檢測臺及同類型產品，在滿足多管道標準檢測臺的檢測精度基礎上，先進的設計原理使得設備體積及使用成本大大降低，並可滿足獨立口徑檢測計量介質傳遞關系。
2、嵌入的PC系統，采用全彩觸摸液晶顯示器，可簡單直觀的對系統進行流速、容積、密封試驗的相關操作，並同時編輯打印相關檢測報告，且可以保存數據以便隨時調閱和打印。由於采用嵌入式設計，由PC控製，操作界麵友好，整機自動化程度高等特點。
3、ZYQT-301型氣體繼電器檢測臺，全麵滿足國傢電網公司物資采購標準中的相關技術要求。
二、ZYQT-301型產品結構
1、結構形式
（1）外部機櫃采用冷紮板折邊成型工藝製造，外形尺寸2400×650×1570mm(長×寬×高)，整機凈重750kg（未註油）；
（2）夾緊器采用單邊懸掛自動對中，螺桿棘輪方式夾緊被試件；
（3）油箱采用非承壓式結構，側麵設有油位計；
（4）在被試件的安裝位置處設有防護罩；
2、電氣及控製系統
（1）工作環境：－10~＋40℃，相對濕度<85%；
（2）電氣主線路采用AC380V，總功率8.5KW；
（3）油泵電機采用AC380V，功率5.5KW；
（4）電動執行元件采用AC220V/DC24V電源控製，功率0.25KW；
（5）控製系統采用AC220V/DC24V電源控製，功率0.25KW；
（6）油加熱系統：AC380V,功率2.5KW；
（7）采用19寸全彩觸摸液晶顯示器，全中文圖形顯示，操作過程由系統自動完成，無需人工乾預；
（8）采用屏幕觸摸鍵盤，操作人員可用此鍵盤對試驗報告內容進行編輯。
（9）嵌入PC系統可直觀的對重瓦斯流速、輕瓦斯容積、密封檢測的單項和綜合項目進行操作，並同時編輯打印試驗報告；
（10）PC系統內安裝由我公司自主開發，具有完全知識產權的專業測量控製軟件，並且可實施網路遠程系統升級和維護。
三、主要技術性能
1、測量范圍
（1）重瓦斯流速檢測：φ25毫米管徑的流速范圍：0.6~4.2m/s；
φ50毫米管徑的流速范圍：0.6~3.2m/s；
φ80毫米管徑的流速范圍：0.6~2.2m/s。
（2）輕瓦斯容積檢測 ： 檢測范圍：1~950ml。
（3）密封檢測壓力及時間范圍： 密封檢測壓力范圍：1~250kPa；密封檢測時間范圍：1~60min。
2、精度
（1）流速檢測精度：2.0級、1.5級【廠標1.0級】；
（2）流速顯示位數：0.000m/s；
（3）流速誤差：
φ25毫米管徑的流速±0.068 m/s、±0.051m/s、【廠標±0.034m/s】；
φ50毫米管徑的流速±0.048 m/s、±0.036m/s、【廠標±0.024m/s】；
φ80毫米管徑的流速±0.028 m/s、±0.021m/s、【廠標±0.014m/s】。
（4）容積檢測精度：1.0級；
（5）容積顯示位數：000.0ml；
（6）容積誤差：±9.5ml。
（7）密封檢測精度：1.0級；
（8）密封顯示位數：000.0kPa；
（9）密封誤差：±2.5 kPa。
