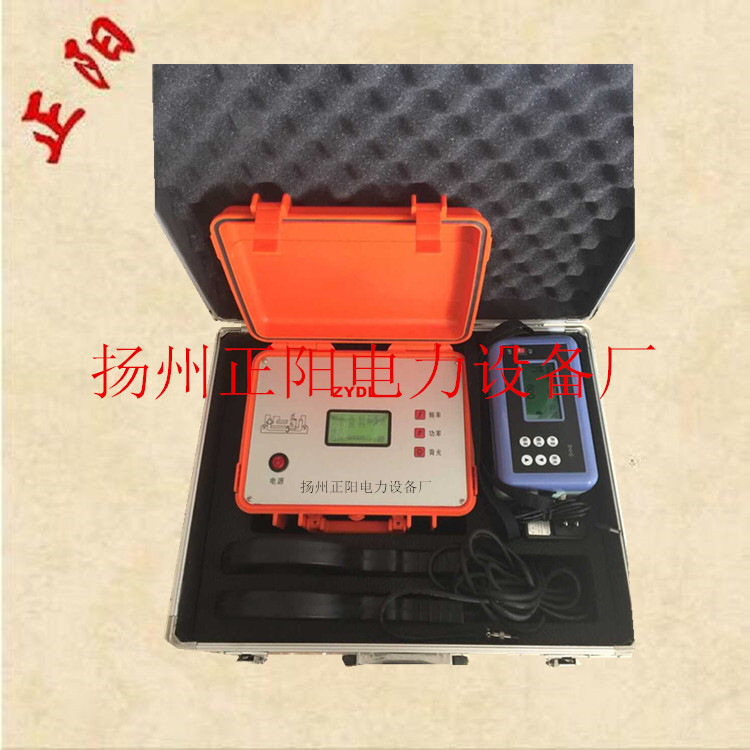

揚州正陽ZYDL帶電電纜識別機/電纜故障測試設備
一、概述
從一束電纜中準確的識別其中一根目標電纜,是電力工程師和電纜維護者經常遇到的技術難題,我們經常遇到許多電纜攪合在一起,分不清他們的來路;或者從A地到B地有許多電纜,我們搞不清他們他們一一對應關系;這樣就需要我們做電纜識別瞭。識別又可分為停電識別與帶電識別,兩者的區別為目標電纜是停電還是運行電纜;
停運行電纜的識別現在已經很容易瞭,它主要靠發射工頻脈沖即可實現,而這種方法隻能對停運行電纜進行識別,而對運行電纜的識別則素手無策。而實際工作中卻經常要求電纜識別必須在運行狀態下識別。識別時目標電纜是否帶電是決定選擇不同識別辦法的依據。當目標電纜帶電時我們必須采用非接觸式的間接耦合方式來實現對電纜的快速準確識別;當目標電纜為停電電纜時,我們可以將信號直接輸入到目標電纜的相線上。
電纜識別機在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜;具有判別電纜準確(定性及定量的雙重判別)、快速、操作簡單、應用范圍廣等特點。它在電纜施工及維護工作中具有重要的意義。
本產品主要用於現場多條電纜的準確識別,以克服施工現場經常發生的因試紮錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故,大大提高施工、維修效率,保障工農業生產及人民生活正常進行。
多頻帶電電纜識別機,在發射端采用DSP技術對發射信號進行調製多頻點輸出,驅動大口徑卡鉗發射多頻信號。接收機對接收的信號幅度和大小識別。根據目標電纜上的信號強度特征的唯一性將目標電纜從一大束其它電纜中鑒別出來。多頻帶電電纜識別機兼容瞭普通電纜識別機的功能,可以把輸出信號直接連接到停電運行的電纜上,它是一種輕小型、緊湊型、便攜式機器。適用於各種類型的高低壓動力電纜。
主要性能指標
發射機技術參數:低頻,中頻,高頻,射頻。
輸出模式:直連、感應、耦合。
輸出功率:隨匹配負荷1-10瓦自動調節,電阻為5-2500歐姆。
液晶顯示:自動背光照明,顯示輸出能量、運行模式、自檢狀態、負荷電阻、電壓等。
電池型號及壽命:18650鋰電池充電組,連續工作8-16小時。(視所選頻率及功率檔位)
過熱過流:自我保護。
電池狀態:圖形顯示。
充電器:AC100-240伏,50HZ。
體積:277×227×153mm
重量:2.8KG
接收機技術參數:
主動頻率:低頻,中頻,高頻,射頻。
聲音指示:隨強度變化的調頻音調。
信號強度指示:液晶顯示、聲音顯示。
型號強度表示:條形圖,數字量程0-999.
增益動態范圍:100db
液晶顯示:VGA高亮度LED,支持強陽光下工作,背光照明,保證夜間正常工作。
電池型號及工作時間:18650鋰電池充電組,連續工作12-24小時。
電池狀態:連續電量圖形顯示。
體積:180×105×110mm
重量:0.8KG
揚州正陽電力設備廠
