TKSTAR 車載定位器 個人GPS定位器 小孩老人追蹤定位器 MINI GPS
1、雙模定位，GPS衛星、AGPS基站雙模定位，定位精準，全天候守護傢人安全，無信號盲區；
2、手機、電腦都可以查詢，網頁、應用平臺、短信、微信等多種方式實時查看位置，操作簡單靈活，去過哪些地方也可以隨時掌握。
3、防水設計，可在1-5米水下工作，密封設計產品使用壽命更長；
4、超長待機，內置大容量可充鋰電池，省電模式待機長達10天；
5、遠程監聽，內置高靈敏度聲音采集器，可以手機遠程監聽現場環境，及時瞭解傢人的情況。

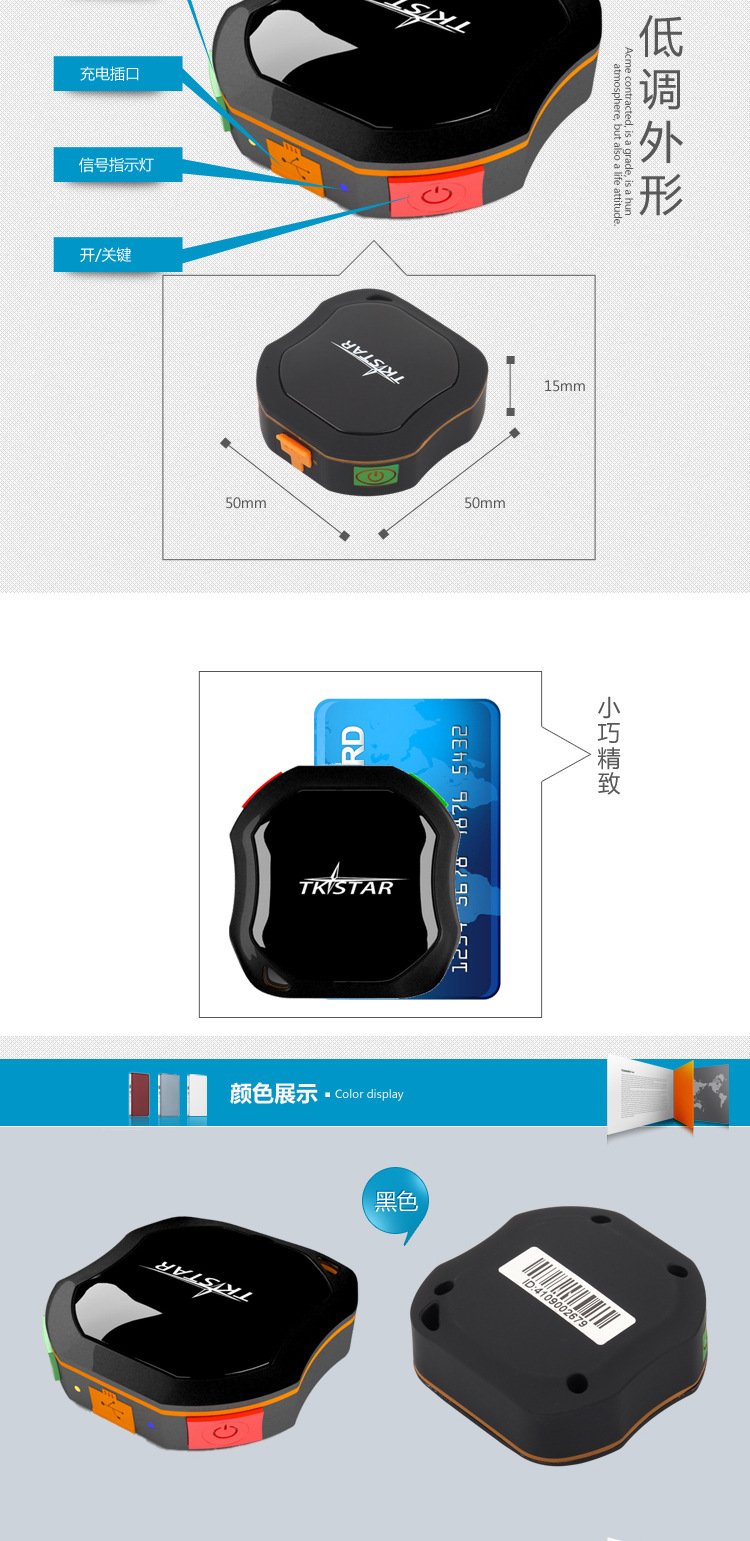

尺寸：50×50×15毫米
使用說明：
第一次使用要充電8-12個小時，正常使用充電3-4個小時。
設備需插入手機SIM卡，需開通GPRS流量，第一次使用時，開著機到空曠的室外接收衛星信號3-5分鐘，接收到信號後就可以在平臺地圖上看到你當前的位置瞭。
電腦或手機登陸雲平臺http://gps.zg002gps.com/，輸入設備號（機器裡麵的序列號）和密碼（默認123456），選擇“車牌號/IMEI號”登陸，在雲地圖上查看實時位置和歷史軌跡。
手機短信定位，遠程監聽，圍欄設置，短信查詢等操作，請參考電子版的中文使用說明，跟客服索取。
（設備號就是機器裡的那個序列號，你也可以通過手機來查詢，用手機撥打設備裡的手機號碼，幾秒鐘後會回復一條短信，其中"ID:4102001740"後麵的數字就是ID號）
微信查詢位置的方法：
微信帳號：TKSTAR GPS
綁定：@設備ID號#密碼
取消綁定：#
查詢位置：123
TK-STAR定位追蹤器
使用手冊
.非常感謝您購買我們的GPS定位跟蹤器。使用手冊將詳細的說明如何操作本產品。因此務必請您在使用產品
前認真的閱讀本份使用手冊。如有更改,恕不另行通知。每次更改將統一在最新的一次產品銷售中發佈。生產
商對於使用手冊其中的過失和疏漏不承擔法律責任。
目錄
1簡 介 ----------------------------------------------------------------------------------------------------- 3
2應用領域 ----------------------------------------------------------------------------------------------------- 3
3硬件描述
3.1前麵 ----------------------------------------------------------------------------------------------------- 3
3.2側麵 ----------------------------------------------------------------------------------------------------- 3
3.3內部 ----------------------------------------------------------------------------------------------------- 3
4規格描述 ----------------------------------------------------------------------------------------------------- 4
5使用說明
5.1 SIM卡的放置 --------------------------------------------------------------------------------------------- 4
5.2電池和充電器 -------------------------------------------------------------------------------------------- 4
5.3設備啟動 -------------------------------------------------------------------------------------------- 5
5.4初始化設置 -------------------------------------------------------------------------------------------- 5
5.5密碼設置 -------------------------------------------------------------------------------------------- 5
5.6授權設置 -------------------------------------------------------------------------------------------- 5
5.7單次定位 -------------------------------------------------------------------------------------------- 5
5.8自動連續定位 --------------------------------------------------------------------------------------- 5
5.9監聽設置 ---------------------------------------------------------------------------------------- 5
5.10定位模式和監聽模式的轉換-------------------------------------------------------------------------- 5
5.11電子柵欄 ----------------------------------------------------------------------------------------------- 6
5.12移位報警 ----------------------------------------------------------------------------------------------- 6
5.13超速報警 ----------------------------------------------------------------------------------------------- 6
5.14緊急報警 ------------------------------------------------------------------------------------------------ 6
5.14低電報警 ---------------------------------------------------------------------------------------------- 6
5.16終端時間設置 ------------------------------------------------------------------------------------------- 6
5.17睡眠省電模式 -------------------------------------------------------------------------------------------- 6
5.18GPRS的設置 -------------------------------------------------------------------------------------------- 6
6註意事項 ------------------------------------------------------------------------------------------------------ 7
7常見故障處理方法 --------------------------------------------------------------------------------------8
|
3.2側麵Side face
1簡介
本產品基於GSM/GPRS網路和GPS衛星定位系統,通過短信息或互聯系對遠程目標進行定位或監控，是技術最先進的GPS和AGPS雙定位.，防水等級可以達到IPX-6。
2應用領域
l 汽車租賃/小型車隊管理。
l 戶外運動
l 兒童/老人/殘疾人士/寵物/貴重物品的監護。
l 個人安全。
l 人員管理。
l 跟蹤定位。
3硬件描述
3.1正麵Front face
4規格描述
內 容 | 規 格 |
尺寸 | 50mm x 50mm x 20mm |
重量 | 50g |
網路 | GSM/GPRS |
網路頻段 | 850/900/1800/1900Mhz |
芯片 | UBLOX |
GSM/GPRS模塊 | SIMTK6260 |
GPS靈敏度 | -159dBm |
GPS精確度 | 5米內 |
第一次的啟動時間 | 冷啟動 45-120秒 暖啟動 35秒 熱啟動 1秒 |
車充電壓 | 12—24V input 5V output |
手持座充電壓 | 110－220V input 5V output |
電池 | Chargeable changeable 3.7V 1000mAh Li-ion battery |
待機時長 | 240小時 |
儲藏溫度 | -40°C to +85°C |
工作溫度 | -20°C to +55°C |
濕度 | 5%--95% non-condensing |
5使用說明Usage
請確認/confirm/i
l 確認手機卡，有通話、短信、GPRS上網功能。
l 確認有足夠餘額。
l 確認已開通來電顯示並關閉來電轉移。
l 首次使用，請充電12小時以上。
l 正確插入GSM手機卡
5.1 SIM卡的放置
請務必確認SIM卡沒開通來電轉接和開通來電顯示並且PIN碼處於關閉狀態。手機短信必須為純文本格式,不能識別PDU格式。
5.1.1打開後蓋，用螺絲刀拆掉螺絲
5.1.2向前推金屬片打開，把SIM卡放入卡槽中，並且將金屬片按下至原來位置後向後推.
5.2電池和充電器
電池在第一次充電時請充電8-12小時。請使用由廠傢統一配置的充電器和電池，標準配置電池為鋰電池，並且在充滿電後能夠正常待機230小時左右，正常使用狀態下電池充電時間為3-5個小時。
警告
a:本產品電池為鋰電池含有有害化學成分並且可能會爆炸，請不要用力摔、刺它並且投入火。
b:請及時充電以設備保持正常工作。
5.3設備啟動
l 將SIM卡和電池放好。
l 將設備帶到戶外並長按開關鍵直到指示燈亮起。
l 在第一次使用時，請初始化至默認設置狀態。（請參閱使用手冊的5.4）
l 在10到40秒後，設備將會搜索到GSM和GPS信號並開始正常的工作，在正常的狀態下設備的指示燈將一直保持每隔3秒閃動一次。
l 當設備在接收GPS信號正常後，你可以對它進行使用手冊指令中的任意的一項設置。
綠色指示燈：GPRS
情況 | 狀態 |
閃動 | GSM/GPRS正常 |
常亮 | 無GPRS信號 |
綠燈不亮 | 機器故障或者休眠 |
藍色指示燈：GPS
情況 | 狀態 |
閃動 | GPS正常 |
常亮 | 無GPS信號 |
藍燈不亮 | 機器故障或者休眠 |
紅色指示燈：電源
情況 | 狀態 |
紅燈長亮 | （正在充電） |
紅燈閃動 | 電量低 |
紅燈滅 | 電量充足或者充電滿 |
1.google鏈接：鏈接打開有地圖為定位狀態，鏈接打開無地圖則尚未定位
2.V:A為衛星信號正常；V:V為無衛星信號
3.2013-08-30 20:54:15為最後一次鏈接衛星時時間
4.Spd:000km/h為設備運行速度
5.Bat：6為設備電池電量（范圍為1-6）
6.ID:4102000759為設備ID號（用於登錄平臺和APP）
7.S19G04；plmn：46001為GSM運營商信息
8.Lac：9516，cellid:23596為LBS定位信息
5.4初始化設置
發送短信指令“begin+密碼”到設備，設備將回復“begin ok”，並且回到默認的出廠設置狀態。（出廠默認密碼為：123456）
例：發送“begin123456”
註：所有指令中的“+”號在編寫短信的時候不用輸入，“space”意為手機上的空格符號
5.5密碼設置
5.5.1密碼修改設置：發送短信指令“password+舊密碼+space+新密碼”到設備。
例：發送“password123456 888888”到設備。（123456是舊密碼，888888是新密碼）
5.5.2請勞記新的密碼，否則一旦丟失密碼將要重新寫入程序恢復到初始狀態。
5.5.3新密碼必須是6位的阿拉伯數字，否則設備將不能識別。
5.6授權設置
5.6.1 設定授權：發送短信指令“admin+密碼+空格+需要授權的手機號碼”，設定授權成功，設備將回復短信“admin ok”。其它的授權號碼將由第一個授權號碼設定來完成。
5.6.3刪除授權：發送短信指令“noadmin+密碼+空格+需要刪除的授權號碼”。
5.6.4如果需要異國定位，必須在“需要授權的手機號碼前”加上國傢代碼，例如，發送“admin123456 008613322221111”到設備中，這樣13322221111將被設定成為授權號碼。待確認
5.7單次定位
5.7.1如果沒有設置授權號碼，任何的號碼撥打設備它都將回復經緯度信息；如果已經設置授權號碼，非授權號碼撥打設備將不會回復經緯度信息。
註：位置查詢，當GPS信號不好時，收到的經緯度信息，是最後收到經緯度信號的地方，如果與所在位置產生偏差，要註意看經緯度信息中所包含的時間信息。
5.7.2短信查詢經緯度信息，任意號碼發送指令”wher”到設備，將回復經緯度信息到該號碼上。
5.8自動連續定位
5.8.1發送短信指令“t+間隔時間+s+發送次數+n+密碼”到設備（s:秒，m:分，h:小時），設備將回復經緯度信息，例：發送“t030s005n+密碼”到設備，它將每隔30秒發送一次經緯度信息一共發送5次。
註：這個命令設置必須用3位阿拉伯數字，時間間隔必須在20秒以上，默認時間間隔為30秒，並且最大的次數值是255。
5.8.2不限次數定位：發送短信指令“t030s***n+密碼”到設備，設備將回復經緯度信息。
5.8.3取消設置：發送短信指令“notn+密碼”到設備，設備將回復”notn ok”。
5.9監聽
此功能是用戶能夠撥打設備後聽見設備附近的聲音。
5.10定位模式和監聽模式的轉換
5.10.1.設備默認狀態為“tracker”定位模式。
5.10.2.轉換到監聽模式：發送短信指令“monitor+密碼“到設備，設備將回復“monitor ok”，設置成功，拔打設備卡即可聽到從設備發出的聲音。
5.10.3.恢復到定位模式：發送短信指令“tracker+密碼”到設備中，設備將回復“tracker ok”。
5.11電子柵欄
設定電子柵欄可以限定設備的工作范圍，一旦設備運行超出設定范圍設備將會自動發送信息回給授權號碼。
5.11.1.設置：當設備穩定的停留在一個地方3-10分鐘，發送短信指令“stockade+密碼+空格+緯度，經度；緯度，經度”到設備，設備將回復”stockade ok”，如果設備超出限定范圍之外，設備將發送短信“stockade alarm+經緯”到授權號碼中。
註：第一個經緯度是左上角的座標，第二個經緯度是右下角的座標。超出限定范圍，設備會發送一條報警信息。
5.11.2取消設置：發送短信指令“nostockade+密碼”，設備將回復’nostockade ok”解除此項功能設置。
5.12移位報警
5.12.1.設置：當設備穩定的停留在一個地方3-10分鐘，發送短信指令“move+密碼”到設備，設備將回復“move ok”，如果設備超出范圍（設備默認距離為500米），設備將會回復一條信息“move alarm+經緯度“到授權號碼。
5.12.2取消設置：發送短信指令“nomove+密碼”，設備將回復”nomove ok”解除此項功能設置。
5.13超速報警
5.13.1設置：發送短信指令“speed+密碼+空格+時速（080）”到設備（假設速度是80km/h），設備將回復“speed ok”.當設備運行速度超過80km/h，設備將發送信息“speed alarm+080!+經緯度”到授權號碼上，且設備每隔5分鐘發送一條報警信息。
5.13.2取消設置：發送短信指令“nospeed+密碼”，設備將回復”nospeed ok”解除此項功能設置。
註：超速報警建議設置速度為50km/h或以上,如果速度太低可能會導致因GPS信號漂移而不夠準確
5.14緊急報警
5.14.1設置SOS號碼，發送短信到設備: “sos+password+space+cell phone number”
例如，發送短信：“sos123456 13265790180”到設備設置號碼13265790180為SOS號碼.
5.14.2緊按住SOS按鈕3秒，設備將會發送一條短信“help me！+經緯度”給所有的SOS號碼。
5.14.2通話模式緊急求助
設置：發送短信指令“soscall+密碼”，設備將回復”soscall ok”
緊按住SOS按鈕3秒，設備將會發送短信“help me！+經緯度”給所有的授權號碼,然後會撥通第一個授權號碼，如果需要雙向通話，必須要插入耳機
5.15低電報警
當設備的電壓接近3.7V的時候，將每隔30分鐘發送短信信息“bat:l”到授權號碼。
5.16終端時間設置
發送短信指令：“timezone+密碼+空格+時間”，設備將回復”time ok”。
例：發送“timezone123456 8”，8為中國時區時間，如果你所在國傢時區時間為負，應這樣發送“timezone123456 -8”。
5.17睡眠省電模式
1.時間休眠
發送指令：sleep123456 time 回復 sleep time ok 定義：設備在沒有設置任何報警的情況下，5分鐘沒有任何操作，設備進入睡眠，GPS關閉,LED燈關閉，電話或者短信可以喚醒（喚醒後如果回復的定位第一條是沒有衛星狀態下的歷史記錄，則在設備接收到衛星信號後補發一條實時衛星定位信息。）在設置報警的情況下自動轉為震動休眠模式.
2、震動休眠
發送指令sleep123456 shock 回復sleep shock ok
定義：設備檢查到5分鐘沒有震動後，自動進入休眠，GPS關閉,LED燈關閉，震動和任何操作可以喚醒。
3.無休眠
發送指令：sleep123456 off 回復sleep off ok，
定義：設備不休眠，GSM，GPS,LED全時段工作模式
出廠默認第一種模式：註意，第一種模式與震動沒有任何關系，是開機5分鐘沒有任何操作就進入睡眠,發送指令不需綁定主機
5.17震動報警
註意:隻有中心號碼發送有效
發送短信指令“shock+password”,回復“shock ok.”
取消發送指令“noshock+password”,回復“noshock ok.”
5.18恢復出廠
發送指令“format”,回復“The tracher will immediateiy restore the factory settings.All previous settings will be canceled.”
註意：隻有中心號碼發送有效和begin指令一樣是否去掉
5.19GPRS的設置
在使用GPRS前,用戶必須通過發送手機短信為設備設置APN, IP和端口號（IP和端口已經默認設置為我公司網站平臺，中國使用不需要設置APN）。
5.19.1設置APN
5.19.1.1不同國傢不同的GSM網路運營商APN都不相同，要瞭解你使用的SIM卡的APN請向當地的GPRS網路運營商咨詢
5.19.1.2用手機發送短信指令“apn+密碼+空格+當地的APN”到設備，設置成功，設備將回復短信“apn ok”。
例：發送“apn123456 cmnet”到設備，（註：123456是密碼, cmnet是中國網路運營商的APN）。
5.19.1.4設置IP地址發送指令：adminip123456 60.191.150.102 7700 回復, “admin ok”
6註意事項
請在使用時一定按照：
1.保持設備在乾燥的環境中使用，潮濕的環境容易使內部電路損壞。
2.請不要放在過於炎熱或寒冷的地方。
3.使用中請不要劇烈震動設備。
4.如果臟污請用乾燥的佈清理，不要使用化學劑和清潔劑。
5.請不要油漆設備，這可能會導致內部電路故障。
6.不要拆裝設備。
7.請使用廠傢配置的電池和充電器。如果用其它的電池和充電器可能會導致一些故障產生。
7常見故障處理方法
故 障 | 解決方法 |
無法啟動 | 請檢查電池是否充滿或者是否放置正確。 |
不掛斷 | 如設備中存有一個授權號碼，未授權號碼撥打將不會掛斷.請發送初始化命令回至出廠狀態 |
監聽失敗 | 請檢查是否設置好授權號碼。 |
