設備的描述（有意向的話可來電話0573-82331811寄上--如何操作與維護的視訊）

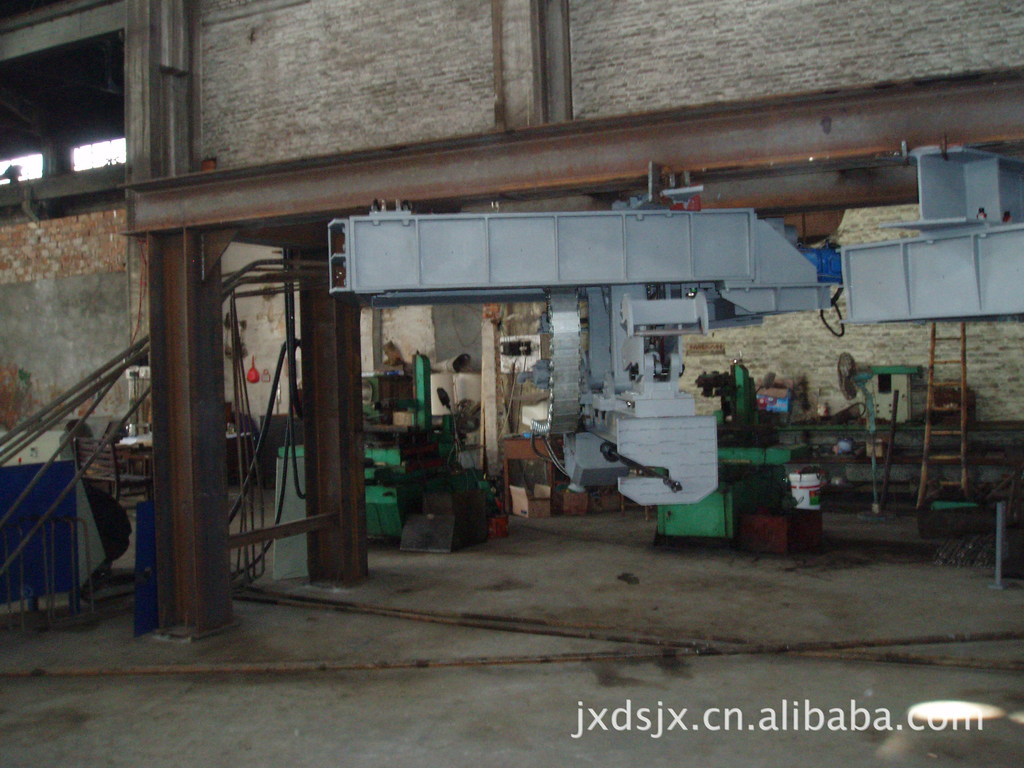

  泥炮開口機是由一個機架軌道部件（含三個懸掛支架）、行走小車、開口機、泥炮、司機室、拖鏈、液壓系統、氣路系統、電氣系統組成泥炮開口機懸掛在軌道一端（休息位置）;當鉛口需開口時，行走小車行駛到鉛口開口位置，放下開口機，推進導向架頂住定爐前大梁上的定位孔,　夾緊行走小車以防偏移，然後進行開口作業。開口完畢後退並提升導向架，松開行走小車的夾緊機構，行走小車退回到休息位置;當鉛口需堵口時，行走小車行駛到鉛口堵口位置，放下泥炮，推進打泥機構頂住鉛口,　夾緊行走小車以防偏移，然後進行打泥作業。堵口完畢後退並提升泥炮，松開行走小車的夾緊機構，行走小車退回到休息位置。

泥炮

  泥炮是在放鉛將要結束時，移動至出鉛口進行堵口打泥，當打泥結束後，不能立即移開，需將泥炮壓住出鉛口10分鐘左右（依據炮泥硬化的情況而定）再移開。

炮嘴---------------易損件材質采用1Cr18Ni9Ti不銹鋼，要能快速更換;

                      直徑取80—90mm之間。

        聯接管------------打開可以清除變硬的炮泥。

        泥缸

        打泥油缸                          泥缸防護罩------保護泥缸。

        打泥量指示器---指針

開口機

  開口機采用氣動打擊、回轉、吹掃、氣馬達推進，能快慢速鉆掘，快速退出;為提高開口機的鉆孔精度,配有鉆桿定位機構，該機構能快速更換鉆桿與捅桿。開口困難時可調換特殊鑽頭進行開口。開孔方式有二種，一種是直接打通，成本高一般不建議采用;常用是打到將要通時把鉆桿更換成捅桿，將孔鉆通，避免鑽頭鉆桿損壞，降低成本。

鑽頭------------切削刃采用堆焊耐磨耐熱硬質合金 ;

                    直徑35-45mm;

                    本體采用普碳鋼;

                    鑽頭形狀與高爐用的鑽頭相同。

      快缷鉆桿------與鑽頭相配一端采用左旋特殊螺紋可快速裝拆，承受力大;

                    鉆桿本體采用厚壁無縫鋼管以保證鉆孔精度;

                    另一端采用快缷頭。

                打擊機構------采用氣動打擊機構，特別是在現場應急搶修，它對環境要求不高;

                    打擊機構具有打擊回轉功能。

        導向架--------采用焊接軌道材質Q235-A;

                    打擊機構進退采用氣馬達帶減速機驅動;

                    前端安裝耐熱擋板以防鉛液流進打擊機構。

　　　　　定位―――導向架上的定位機構與爐前大梁上的定位孔相配進行精確定位，另行走小車上有夾緊裝置。

  2.2.3行走小車

  行走小車上端懸掛在二根軌道上並與拖鏈相連，下端懸掛泥炮開口機並有小拖鏈與之相連，小車運行軌跡的精度直接影響鉆孔精度，定位夾緊裝置。

        車架-------------行走小車主體采用矩型方管焊接而成。其強度與剛度已經過驗算。

        主動車輪組-------支承與驅動行走小車。

        被動車輪組-------支承行走小車。

        定位夾緊裝置-----行走小車各種位置定位，小車在泥炮開口機工作時不會漂移與跳動。行走小車

四連桿升降機構---泥炮開口機的升降。

推進機構---------泥炮推進，開口機在必要時推進以便鉆孔更精確（采用特殊鑽頭時使用）。

傳動機構---------電機經減速機帶動主動車輪組，電機可對行走小車運行速度進行控製，司機室頂燈有警示聲與警示閃光。

      行程信號發送裝置-----控製行走小車前進後退的距離，2.2.4機架

    它是支承行走小車的鋼結構件，供行走小車來回運動;由三個懸掛支架與二條軌道組成。懸掛支架起懸掛基礎與軌道架的連接作用。

2.2.5拖鏈機構

          主拖鏈-------------供電、液、氣進入行走小車。

          泥炮付拖鏈---------供電、液、進入泥炮。

          開口機付拖鏈-------供液、氣進入開口機。

2.2.6液壓系統

          蓄能器------------25MPa V=12-15l穩定系統壓力，斷電時系統部分供油。

          系統壓力---------16Mpa。

      系統流量---------48-52l/min

          液壓油------------阻燃型水乙二醇

          閥與泵------------泵與主要的閥采用力士樂

          液壓站------------放地麵上

2.2.7氣路系統

    系統氣壓---------0.6-0.8MPa

    貯氣罐-------------8-10m³

2.2.8電氣控製系統

控製行走小車的速度，液壓站，電磁換向閥，終端行程開關等，備有一個UPS電源供斷電時用。PLC與變頻器用AB,UPS用梅蘭日蘭，變碼器用光洋，主要電氣元件用施耐德。

2.3使用規格及基準

泥炮開口機製作要求按相應條款規定，並參照有關國傢標準和行業標準進行製作、安裝和驗收。可參照的標準有：

鋼結構                GB50017－2003

焊結件通用技術要求　　　　　　JB/ZQ4000.3-86

      火焰切割通用技術要求  JB/ZQ4000.4-86

      裝配通用技術要求　　　　　　　JB/ZQ4000.4-86

      液壓系統各種泵閥管道          GB/T 3766－1983

      氣壓系統                      GB/T 7932－1987

      電氣                          GB4728.7-84

機表                          GB4728.8-84

    未列項目按國傢標準執行，沒有國傢標準按行業標準執行。

泥炮和開口機技術參數

行走機構主要技術性能參數     　　

開口機主要技術性能參數
