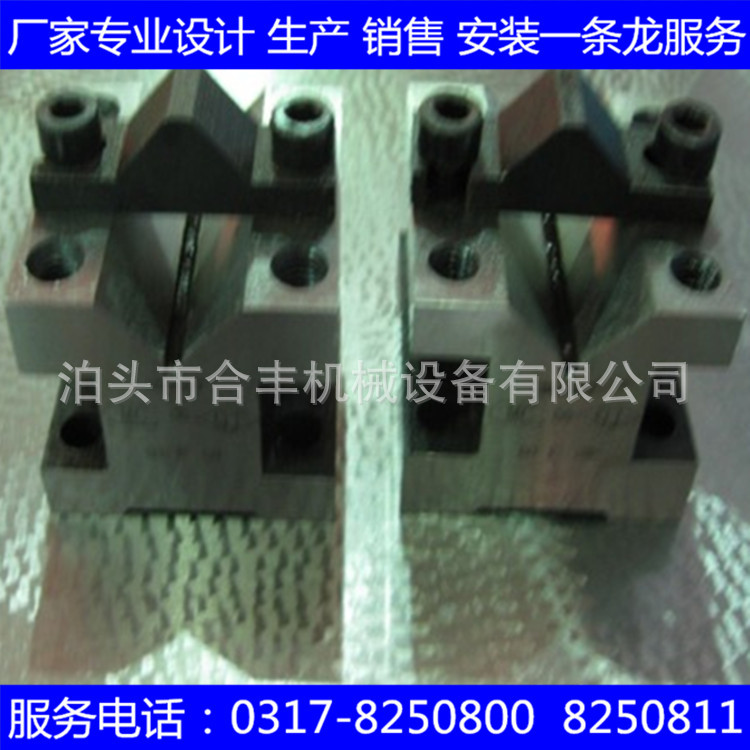

鋼 製V型架又稱作鋼件V型架、鋼件V型架體、鋼製V型架體、鋼製V型鐵、鋼製V型塊、鋼件V型鐵、鋼件V型塊、V型架等，鋼製V型架是帶有一個V型槽的V型 架和帶有緊固裝置的鋼件V型架，適用於軸類、管類、圓柱類、絲杠類零件的檢測、劃線、定位及機械加工中的裝卡，校正產品的垂直度、同心度等;鋼製V型架的 V型槽一般為90°，也可根據需要製成30°、60°、120°或者其他特殊角度;規格多，品種全，特殊規格可以定做;設計V型架的技術要求本著以最低的 成本達到最好的原則。我們知道V型架設計技術要求一般根據《中華人民共和國機械行業標準》JB/T 7974—2001設計，還要根據實際的需要出據V型架技術要求。
V 型架的技術參數主要包括：V型架的承載、V型架的長寬高、V型架的表麵精度、V型架的重量、V型架的材質要求等等;V型架在使用時要先進行安裝調試，然後 才可以使用。在沒有安裝調試合格的V型架上工作是沒有意義的工作，非專業人員的安裝調試V型架是違規的操作，有可能損壞V型架的結構，甚至會造成V型架變 形，使之損壞，無法使用。所以使用前，我們要有專業的工作人員進行V型架的安裝調試，非專業人員的安裝調試是違規的操作，要絕對不可以采用。
規格 | 工作麵平麵度 | V型槽對底麵平行度 | V型槽對側麵平行度 | V型槽對兩側麵對稱度 | V型槽對端麵的垂直度 | |||||||||||
精度等級 | ||||||||||||||||
0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | ||
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
105×105×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
II型 | 100×100×65 |
|
|
|
| 10 | 20 |
| 10 | 20 |
| 20 | 40 |
|
|
|
150×150×80 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
200×200×90 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
300×300×120 |
|
|
|
| 20 | 30 |
| 20 | 30 |
| 40 | 60 |
|
| ||
