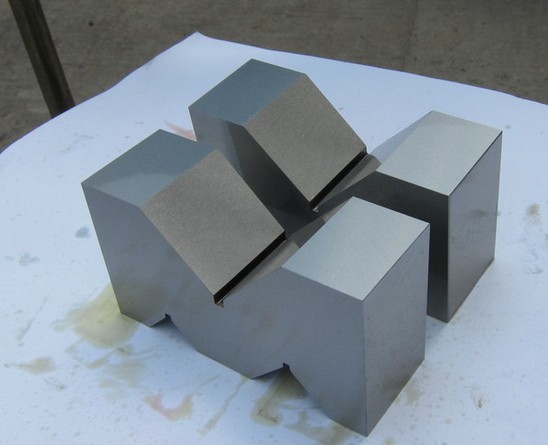

三口鐵按JB/T8047-95標準製造,也稱為三口V型架或三口V型鐵。采用優質HT200-250材質,成對供應,主要用於精密軸類零件的檢測、劃線、定機及機械加工中的裝夾。
三口鐵精度:分為1級、2級、3級。
三口 V型架主要用來安放軸,套筒,圓盤等圓形工件,以便找中心線與劃出中心線。一般V型架都是一副兩塊,兩塊的平麵與V型槽都是在一次安裝中磨出的。精密V型架的尺寸
相互表麵間的平行度,垂直度誤差在0.01毫米之內,V型槽的中心線必需在V型架的對稱平麵內並與底麵平行,同心度,平行度的誤差也在0.01毫米之內,V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線,帶有夾持弓架的V型架,可以把圓柱形工件牢固的夾持在V型架上,翻轉到各個位置劃線。
規格(mm) | V型槽對底麵平行度 | V型槽對側麵平行度 | V型槽對兩側麵對稱度 | |||
精度等級um |
|
|
| |||
1 | 2 | 1 | 2 | 1 | 2 | |
100×50×35 | 10 | 20 | 10 | 20 | 20 | 40 |
125×70×45 | 10 | 20 | 10 | 20 | 20 | 40 |
160×80×50 | 15 | 25 | 15 | 25 | 30 | 50 |
200×100×70 | 15 | 25 | 15 | 25 | 30 | 50 |
250×120×100 | 18 | 28 | 18 | 28 | 35 | 60 |
300×150×120 | 20 | 30 | 20 | 30 | 40 | 60 |
