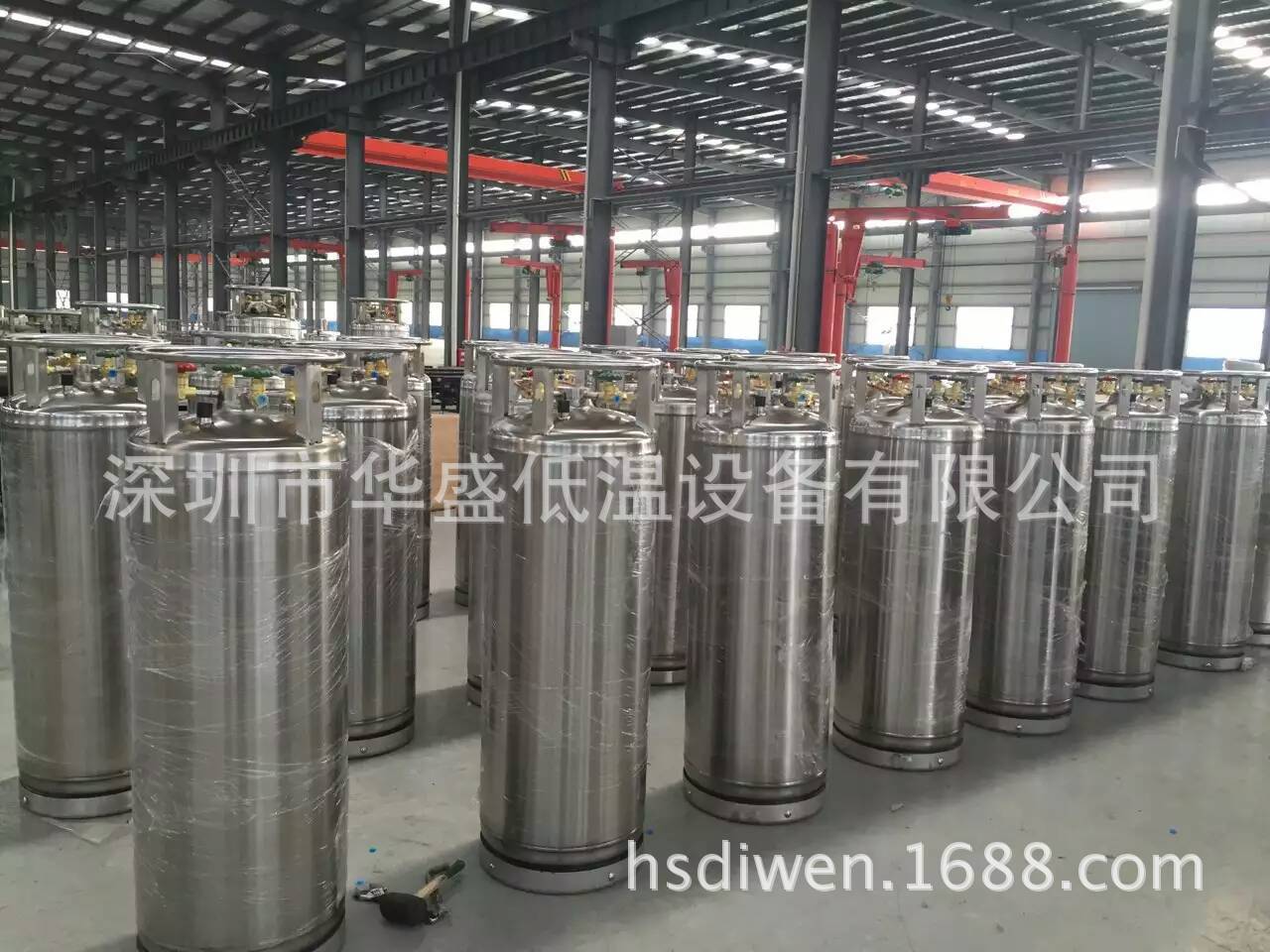

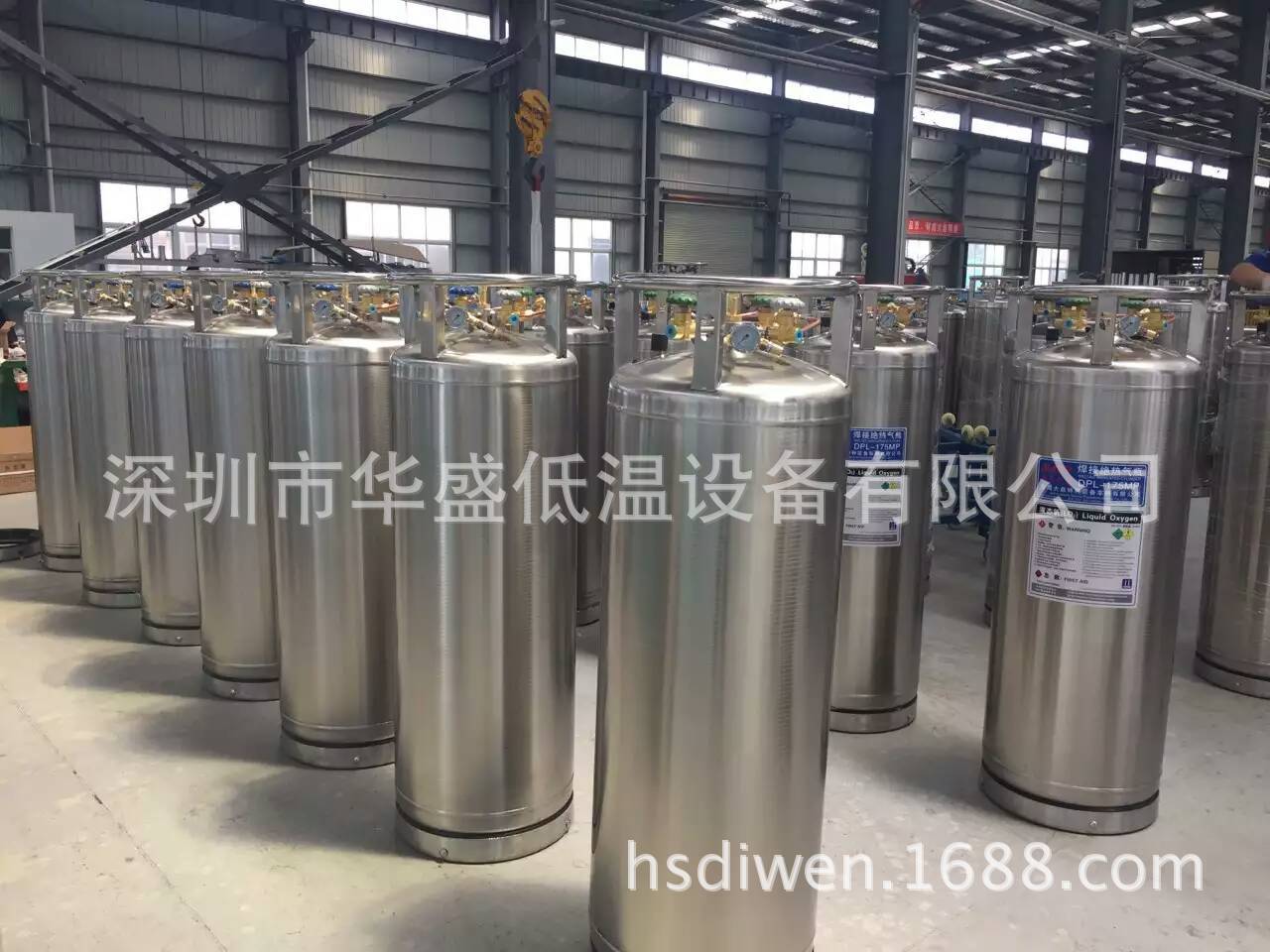

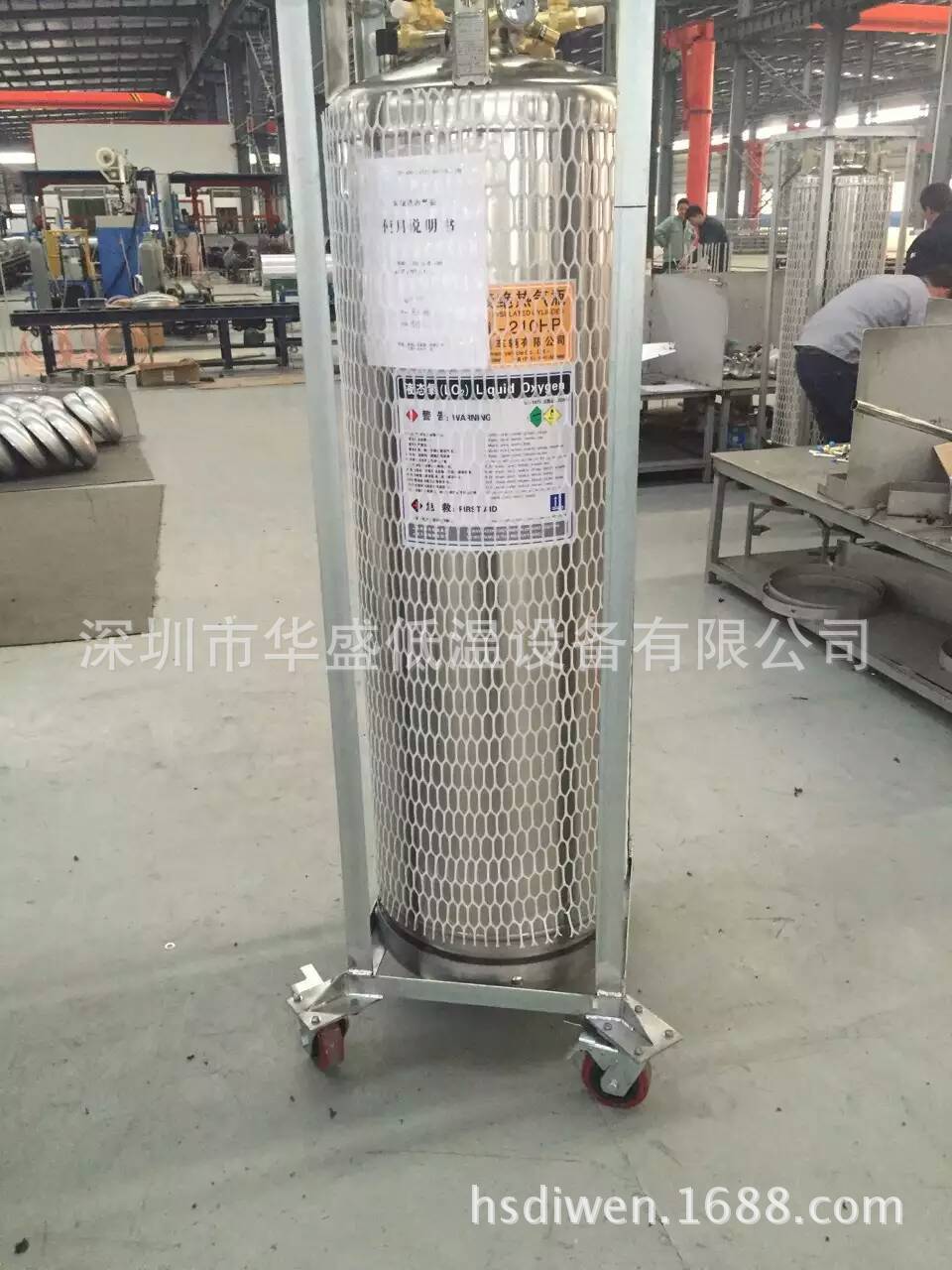

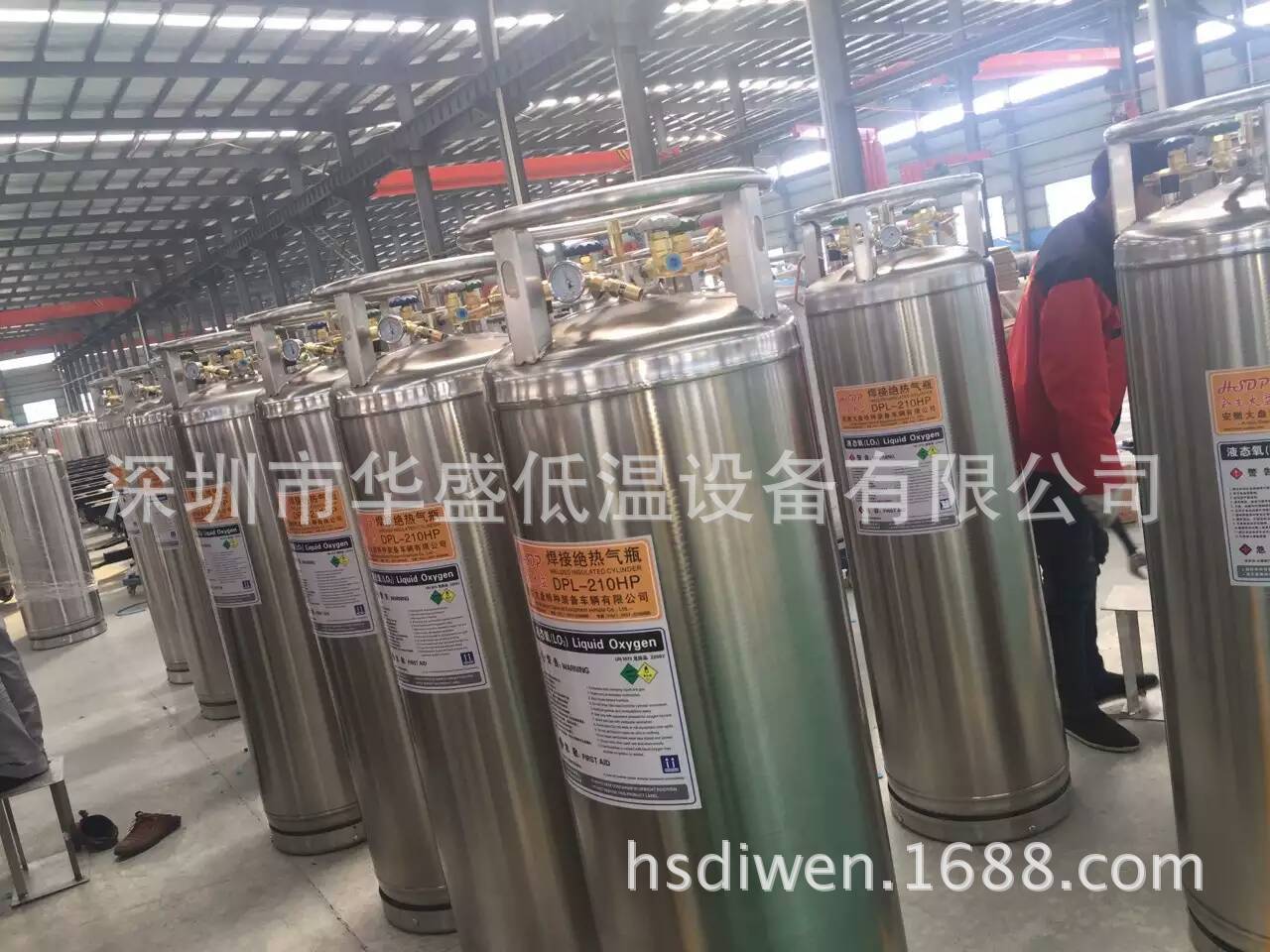

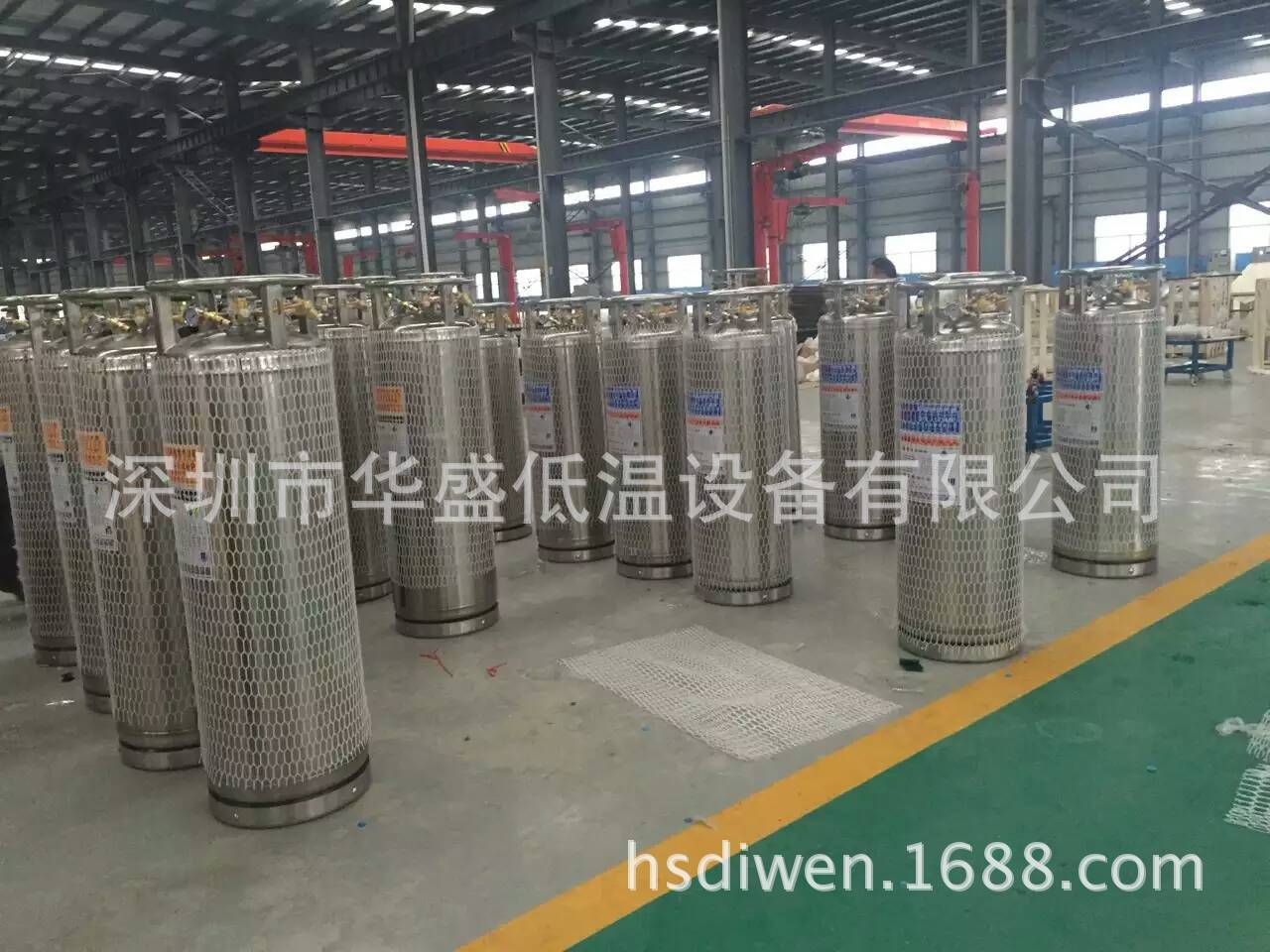

一、立式焊接絕熱氣瓶的結構
立式焊接絕熱氣瓶內膽及外殼均采用不銹鋼材料製造，內膽支撐系統均采用不銹鋼材料製造以提高強度並有效降低熱損失率。在內膽、外殼之間有一個絕熱層，多層絕熱材料及高真空度確保液體儲存時間。

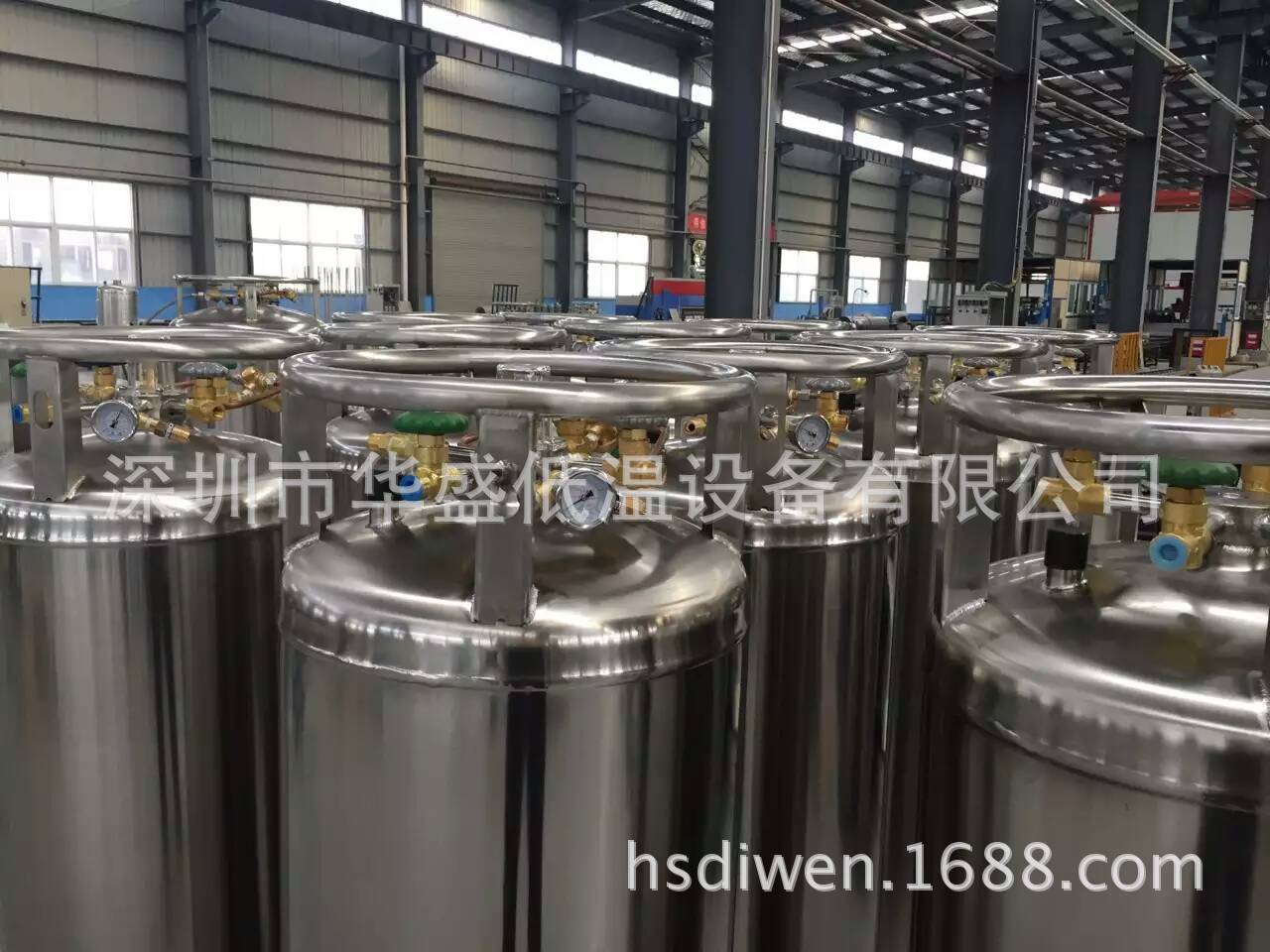

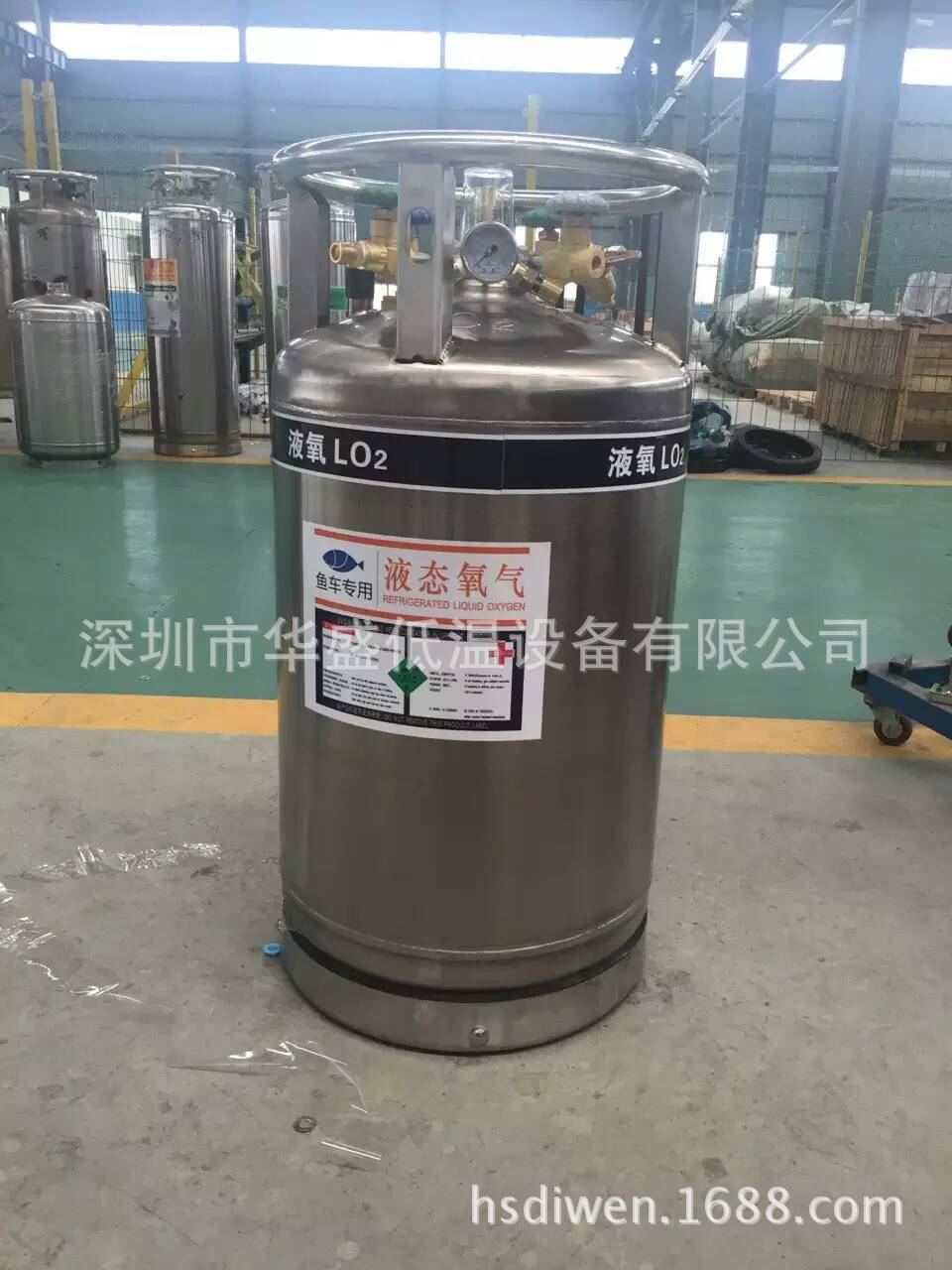

外殼內側配置瞭一個內置汽化器可以將低溫液體轉換為氣體，以及內置的增壓器可使壓力增加到預定壓力並在使用過程中保持穩定，達到快速穩定使用的目的。每個絕熱氣瓶上部都有一個不銹鋼的環狀結構（保護圈）以保護管線。保護圈用四個支架與筒體連接，每個支架上均開槽以方便用小車及吊車來搬運氣瓶。
所有的操作部件都置於氣瓶頂部以方便操作，在獨立的使用環境下，用戶通過排放閥、增壓閥、壓力表、液相閥等，有效地控製使用過程。
為保證氣瓶內膽處於安全壓力以下，氣瓶上裝有一個安全閥和一個防爆片。
二、立式焊接絕熱氣瓶的用途及特點
用於運輸及儲存液氧、液氮、液氬、液態二氧化碳、LNG等深冷液體，氣瓶可用於供應液態或氣態的氣體。
氣瓶使用方便、安全可靠、經濟耐用。具體特點如下：
（1）內膽的支撐系統均采用不銹鋼材料可以達到熱損失率低及高強度的目的。
（2）使用方便，單人就可以進行獨立操作。
（3）儲存純凈的低溫液體。
（4）儲存氣量大。一隻DP175氣瓶的儲氣量相當於一隻標準高壓氣瓶儲氣量的18倍以上。
（5）氣瓶在充液後的停用階段，內部壓力會上升，氣瓶具有高性能的絕熱系統，其壓力的上升速率低，通常情況下不需要通過安全閥來降低壓力。
（6）內置的增壓器及汽化器可以實現連續供應氣體或液體，在設計用量情況下不需再外置汽化器。
三、立式焊接絕熱氣瓶的型號、參數
產品型號 | DPL450-175-1.38 | DPL450-195-1.38 | DPL450-210-1.38 | |
公稱容積（L） | 175 | 195 | 210 | |
有效容積（L） | 164 | 183 | 197 | |
外形尺寸（直徑×高度）mm | φ510×（1557） | φ510×（1673） | φ510×（1767） | |
工作壓力（MPa） | 1.38 | 1.38 | 1.38 | |
安全閥開啟壓力（MPa） | 1.59 | 1.59 | 1.59 | |
爆破片爆破壓力/（Ⅱ級安全閥開啟壓力）MPa | 2.5/2.41 | 2.5/2.41 | 2.5/2.41 | |
空重（Kg） | ≈116 | ≈122 | ≈125 | |
最大充裝重量（Kg） | 液氧（Kg） | ≈187 | ≈209 | ≈224 |
液氮（Kg） | ≈132 | ≈147 | ≈158 | |
液氬（Kg） | ≈230 | ≈256 | ≈276 | |
液化天然氣（Kg） | ≈70 | ≈78 | ≈84 | |
液化二氧化碳（Kg） | ≈≈≈≈ | ≈≈≈≈ | ≈≈≈≈ | |
液位計 | 浮桿式 | 浮桿式 | 浮桿式 | |
表麵處理 | 拋光 | 拋光 | 拋光 | |
底座型式 | 底圈 | 底圈 | 底圈 | |
產品型號 | DPL450-175-2.3 | DPL450-195-2.3 | DPL450-210-2.3 |
| |
公稱容積（L） | 175 | 195 | 210 |
| |
有效容積（L） | 164 | 183 | 197 |
| |
外形尺寸（直徑×高度）mm | φ510×（1557） | φ508×（1673） | φ508×（1747） |
| |
工作壓力（MPa） | 2.3 | 2.3 | 2.3 |
| |
安全閥開啟壓力（MPa） | 2.41 | 2.41 | 2.41 |
| |
爆破片爆破壓力/（Ⅱ級安全閥開啟壓力）MPa | 3.84 | 3.84 | 3.84 |
| |
蒸發率（液氮） | ≤2.1% | ≤2.0% | ≤2.0% |
| |
空重（Kg） | ≈138 | ≈145 | ≈153 |
| |
最大充裝重量（Kg） | 液氧（Kg） | ≈186 | ≈207 | ≈223 | |
液氮（Kg） | ≈131 | ≈146 | ≈157 | ||
液氬（Kg） | ≈227 | ≈253 | ≈272 | ||
液化天然氣（Kg） | ≈≈≈≈ | ≈≈≈≈ | ≈≈≈≈ | ||
液化二氧化碳（Kg） | ≈166 | ≈184 | ≈199 | ||
液位計 | 浮桿式 | 浮桿式 | 浮桿式 | ||
表麵處理 | 拋光 | 拋光 | 拋光 | ||
底座型式 | 底圈 | 底圈 | 底圈 | ||
