一、前言
隨著工業生產的發展和人民生活水平的不斷提高，控製水環境污染，合理開發利用水資源已迫在眉睫。為此，許多單位普遍采用玻璃鋼冷卻塔這種高效節能的理想設備，實行內部用水閉路循環，提高瞭重復利用率，有效地降低成本費用，同時，使人們對調整周圍環境溫濕度、潔凈度及噪聲影響的願望轉換成為現實。玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，並且運輸、安裝和維修都較方便。因而被廣泛應用於國民經濟各部門，對空調、製冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。

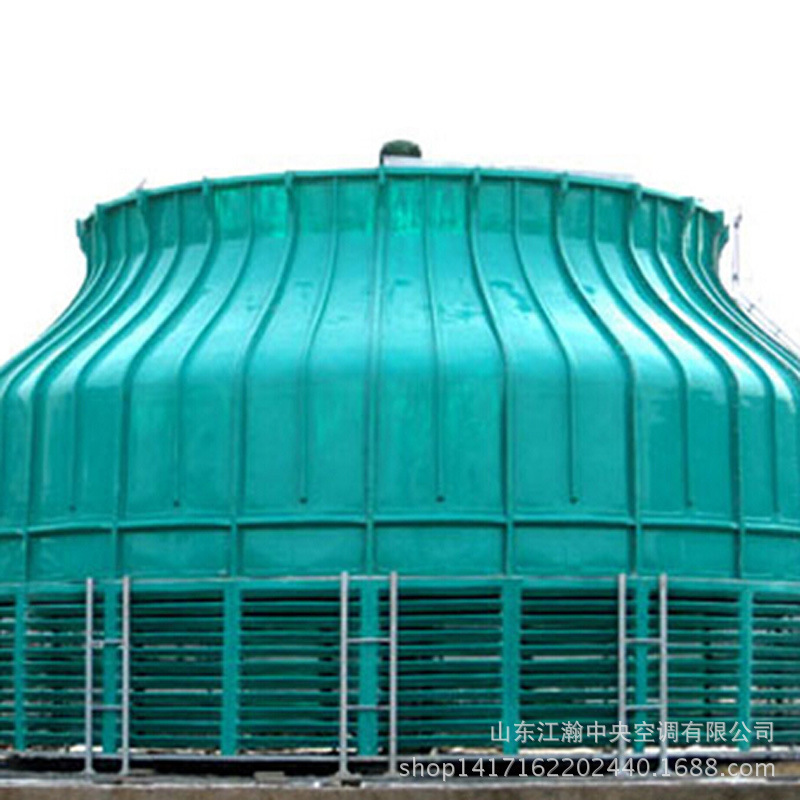

圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯 乙波片，以擴散淋水麵積；通過旋轉佈水方式，實現佈水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。
二、主要用途：

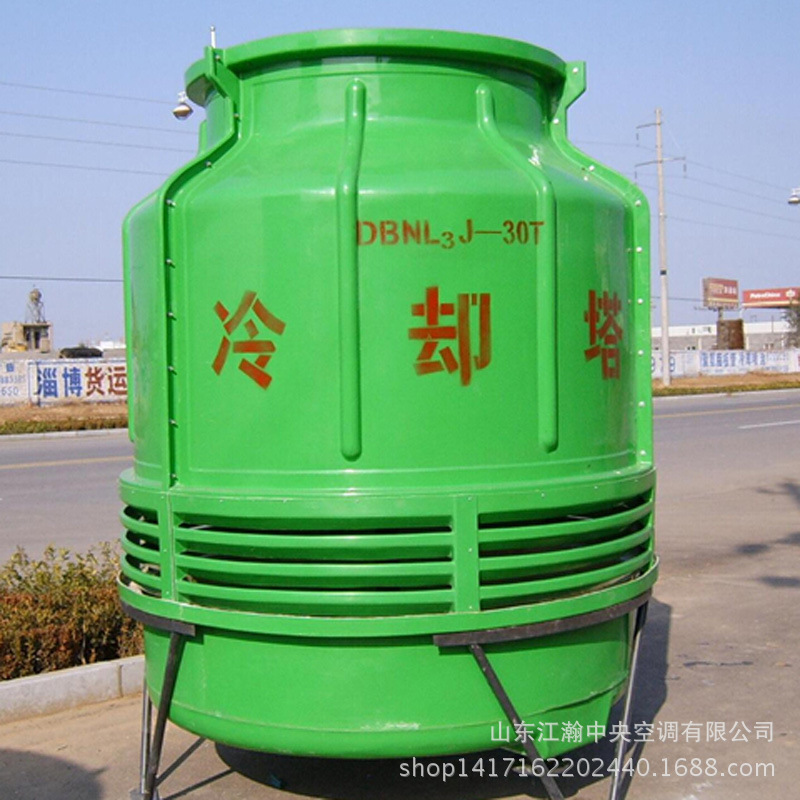

（1）DBNL3系列低噪聲型玻璃鋼冷卻塔——適用於水溫降3～8度的空調製冷機組等一般冷卻場合。
（2）CDBNL3系列超低噪聲型玻璃鋼冷卻塔——適用於對噪聲要求更嚴的賓館、醫院、公用建築及距居民區較近的場合。
（3）GBNL3系列中高溫工業型玻璃鋼冷卻塔 ——適用於水溫降10～25度工業用水循環冷卻系統。
三、型號組成
圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3
D：低噪聲 CD：超低噪聲 G：ひ敵? B：玻璃鋼 L：冷卻塔
四、性能與選擇
1、設計參數：
1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃
2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃
3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃
2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然後再根據熱力性能曲線確定型號。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：1.2倍名義流量時：β×ν=18600 ；1.0倍名義流量時：β×ν=17800； 0.8倍名義流量時：β×ν=17000。
3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用於最冷月平均氣溫不低於-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用於最冷月平均氣溫不低於-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。
5、循環水渾濁度不大於50毫克/升，短期內不大於100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求。
7、佈水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
9、電機、風機均配套供應，需本廠派員現場安裝或技術指導。
10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。
五、結構特征

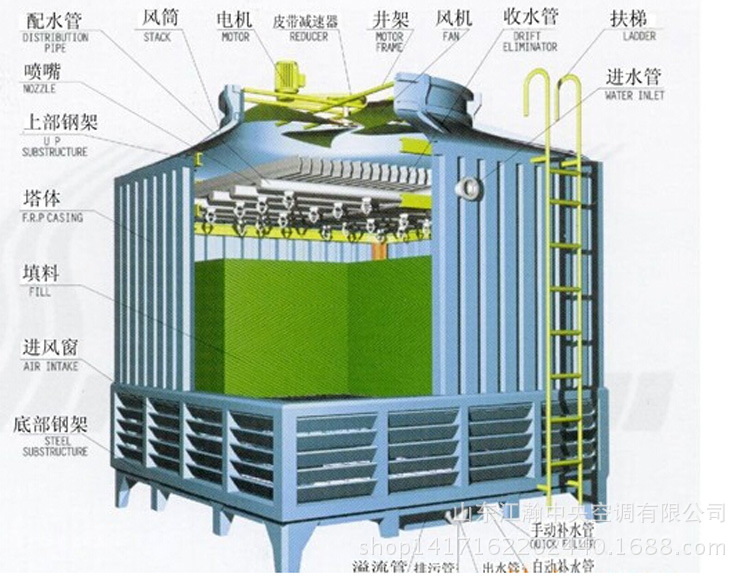

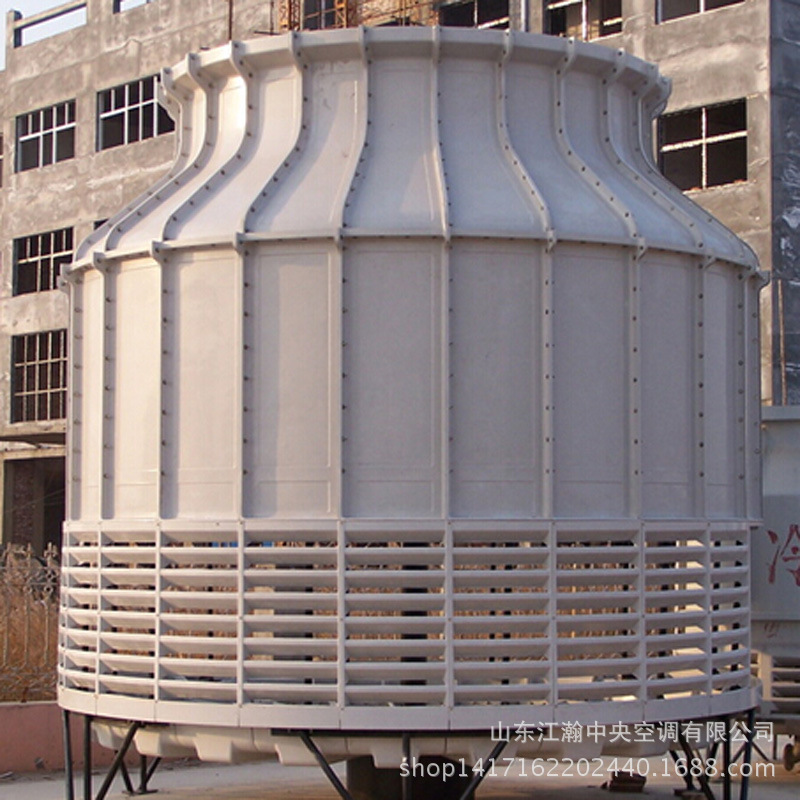

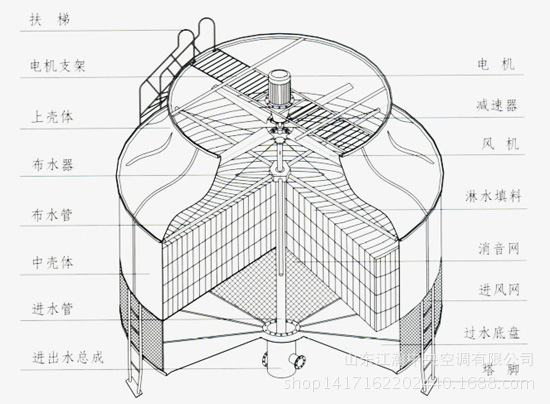

（1）塔體：線型合理，氣流平穩，材質優良，色彩鮮艷，表麵膠衣樹脂內含有抗紫外線劑、耐老化、強度高、重量輕、耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上麵裝有防噪消聲墊，有效降低瞭滴水聲。

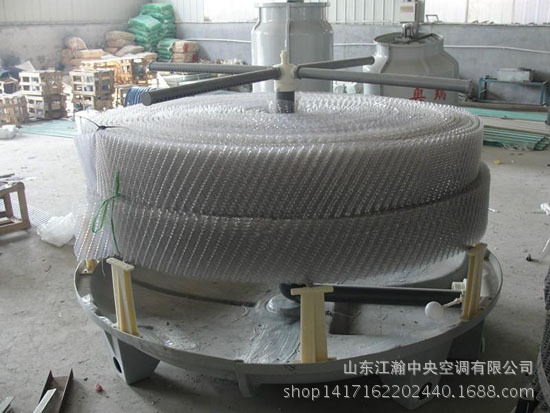

（2）填料：采用改性聚氯乙烯波片，橫向增加瞭凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70℃、低溫-50℃，阻燃性好。
（3）旋轉佈水器及佈水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，佈水均勻，采用鋁合金或玻璃鋼製成的佈水管，管上安裝收水板，克服瞭飄水現象。
（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
（5）電機：YLF系列電動機是我公司配套的新一代冷卻塔專用三相異步電動機，其設計理念及結構型式充分考慮瞭冷卻塔電機的使用環境，在密封、防潮、耐水、可靠性等方麵均與冷卻塔合理匹配，完全滿足濕熱環境下長期運行的戶外防護要求。
（6）減速裝置：NGW型冷卻塔專用低噪聲行星齒輪減速機，該減速機的齒輪材料選料考究，製造工藝嚴格，機械加工後經調質、滲碳、淬火等熱處理，全部齒輪最後進行磨齒加工（外齒），使減速機的整體質量得到保證。由於采取行星齒輪傳動，故能承受高速成重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點。其配套電機為YLF系列冷卻塔專用三相異步電動機。
（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加瞭帶吸聲材料的屏蔽，並在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝瞭帶吸聲材料的喇叭口屏蔽及吸聲柵，降低瞭風機及電機傳出來的噪聲。
（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或塗漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
六、安裝、調試、使用須知
1、本說明中的基礎圖及安裝尺寸供安裝時參考。小型逆流式塔進出水管的方向可在水平位置上任意選定、但不得碰撞基礎。中間有基礎的，其負荷應為運轉重的25%，其餘的75%由外圍長方形基礎平均承擔，如在屋頂安裝應考慮負荷引起的附加壓力。
2、冷卻塔與進出水管的連接處應設支架，防止過多的重量壓在塔壁上。
3、風機葉片在安裝、使用前應作調整，保持角度一致。方法為在靠近葉間150毫米處，對每根葉片的前後兩緣分別作一標志，再由支架下弦分別測每根葉片的前後兩緣的距離，以計算出各葉片這點前後緣的高差，通過數次調整使高差達到一致即為合格。
4、電機接線後要密封接線盒，並註意電流測試值不超過電機載定電流。
5、啟動冷卻塔時一定要先開水泵後開風機，不允許在沒有淋水的情況下使風機運轉，風機可短時低速倒轉消冰。
6、減速機在使用前應註油，可采用50號抗磨齒輪油或機油加以潤滑，初次運轉100-300小時應換新油，以後每運轉3000-5000小時換油一次。油位應適中，油標應便於觀察。
7、冷卻塔運轉時，應有專人管理，經常註意電流、水溫的變化，對電機、減速機、佈水器等處應定期檢查。
說明：
1、噪聲為標準點Dm處測定值，距塔壁直徑遠，距基礎1.5米高。（當塔徑小於1.5米時，取Dm=1.5米）
2、本系列標準設計工況為：濕球溫度τ=28℃，進水溫度t1=37℃,出水溫度t2=32℃，進水壓力指接管點處水壓。
3、本表中列出τ=28℃時，△t=5℃、8℃,t2=32℃和τ=27℃，△t=5℃、8℃，t2=32℃時的水量供選用時參考。
4、進水壓力指接管點處水壓1Kgf/cm2=9.8×104Pa，因此本系列水壓在0.2～0.49Kgf/cm2之間。
