選用原則:

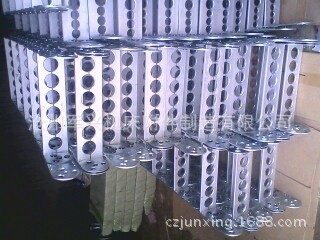

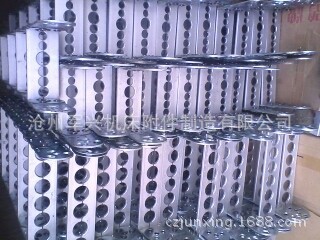

1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等於0.1d(取整數)。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑:
1)當管纜的管接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時,可選用分開式類型支撐板;
2)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板型-整塊式;
3)安裝管纜的規格品種較多時,可選用框架式支撐板。
4、機床拖鏈使用場合受限製條件、或受環境影響,需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
2、支撐板內腔孔徑D1=d+約等於0.1d(取整數)。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑:
1)當管纜的管接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時,可選用分開式類型支撐板;
2)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板型-整塊式;
3)安裝管纜的規格品種較多時,可選用框架式支撐板。
4、機床拖鏈使用場合受限製條件、或受環境影響,需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

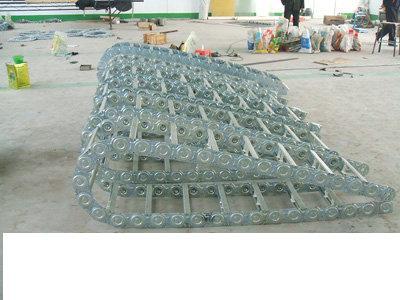

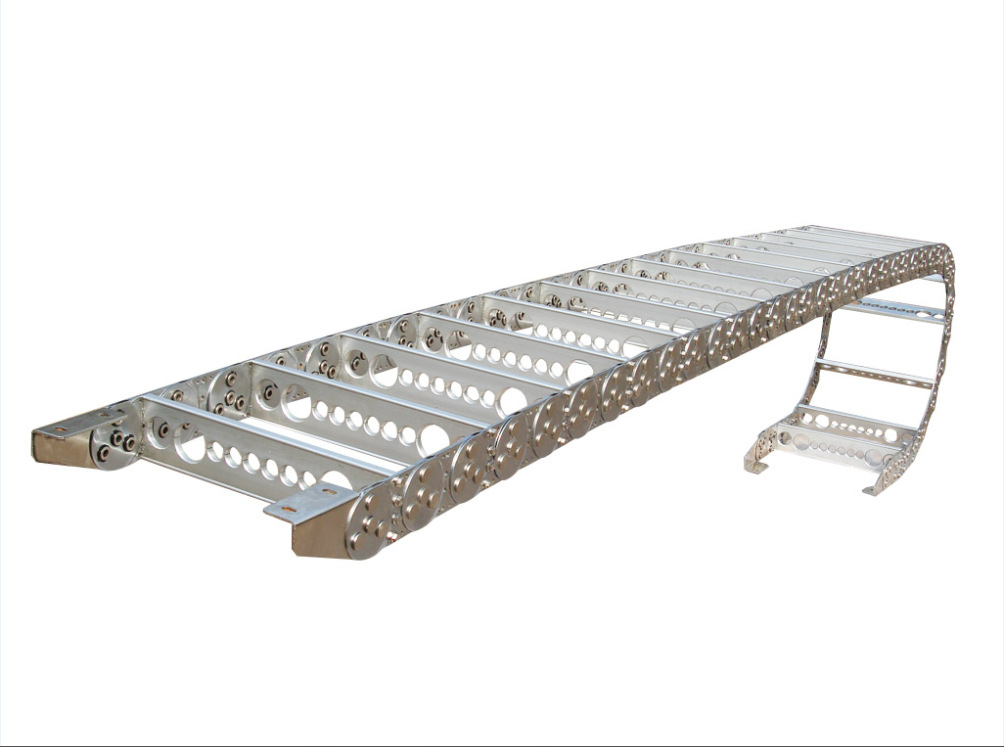

鋼製拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成,使電纜或橡膠管與拖鏈之間不產生相對運動,不產生扭曲變形,鏈扳經鍍鉻處理外形效果新穎結構合理,靈巧強度高,鋼性好不變形,安裝方便,使用可靠,易拆裝,尤其是采用高強度耐磨材料,合金銅為軸銷,提高瞭產品的耐磨強度,彎曲更靈活,阻力更小,降低瞭噪音,從而可保證長時間使用不變形,不下垂。
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時,噪聲聲壓級不大於68分貝。
3.拖鏈安全使用壽命不小於1 00萬次(往復)。
鋼製拖鏈規格
有45、65、95、125、180、225、250型,拖鏈寬度可按用戶要求定做,彎曲半徑從50-800之間。有三種支撐板的形式。(1)當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式(2)當管纜的管接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式(3)安裝管纜的規格品種較多時,可選用支撐板——框架式 鋼製拖鏈使用中必須註意幾點:
.1.TLG和TL 型鋼製拖鏈其使用行程最大為 40 米,適用於所有傳動方式。可隨意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇並應達到電纜直徑的 10 倍,行程小的可相應選擇較小的半徑

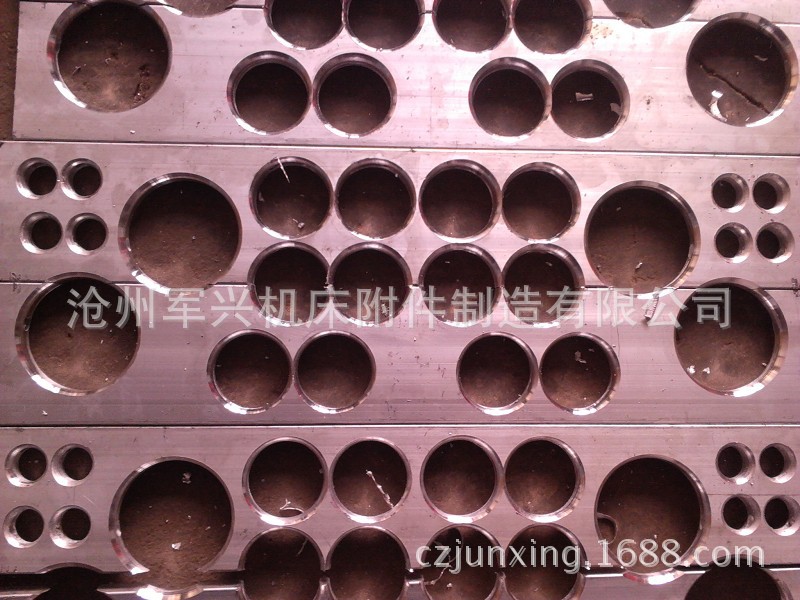

2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度,是由電纜最大直徑決定的.
3.機床做最大限度運轉時,如鋼製拖鏈的寬度超過 300mm ,拖鏈的長度超過4m 時出於穩定性原因,應考慮選擇加大一號規格的拖鏈。
1.拖鏈可適應最大移動速度40米/分。
2.拖鏈在最大移動速度時,噪聲聲壓級不大於68分貝。
3.拖鏈安全使用壽命不小於1 00萬次(往復)。
鋼製拖鏈規格
有45、65、95、125、180、225、250型,拖鏈寬度可按用戶要求定做,彎曲半徑從50-800之間。有三種支撐板的形式。(1)當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式(2)當管纜的管接頭尺寸大於支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式(3)安裝管纜的規格品種較多時,可選用支撐板——框架式 鋼製拖鏈使用中必須註意幾點:
.1.TLG和TL 型鋼製拖鏈其使用行程最大為 40 米,適用於所有傳動方式。可隨意加長和縮短。此外,可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇並應達到電纜直徑的 10 倍,行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度,是由電纜最大直徑決定的.
3.機床做最大限度運轉時,如鋼製拖鏈的寬度超過 300mm ,拖鏈的長度超過4m 時出於穩定性原因,應考慮選擇加大一號規格的拖鏈。
