特點：

M系列為引進版型，是目前最先進的板式換熱器的代表。該產品在結構設計上、製造加工、設計選型等方麵，融合瞭多項當今世界最先進的技術，通過熱工測試和大量的實踐運行顯示出該產品在集中供熱、冶金、電力、化工等行業的獨特魅力和優勢。

我公司的技術優勢：

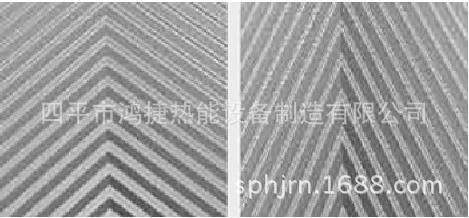

1、采用先進熱混合設計。在不同的參數范圍內，做到換熱量-流量-允許壓力降完全匹配，並節省換熱麵積。對於新型M系列來說，一個型號的板片有兩種孿生板片，外形尺寸及墊片尺寸相同，僅波紋的人字夾角不同（見圖）。人字形夾角對換熱效率、流體阻力都有明顯的影響。人字形夾角大，換熱效率高、流體阻力大，稱為高效板；反之稱為低阻板，可以采用板片通道混合設計，以保證最低壓降、最大處理量和最佳傳熱性能的條件下，節省投資。

2、定位上、下定位橫梁由傳統的圓鋼改為工字鋼，線定位改為五點定位（見圖），減少瞭板片裝拆時與定位橫梁的摩擦力，避免瞭由於強力裝拆對板片的操作，既降低瞭勞動強度，又保證瞭板片的性能及壽命。

3、夾緊螺栓采用瞭壓力軸承設計(見圖)，拆卸力小，僅為傳統夾緊螺栓夾緊力的五分之一，快捷省力。

4、墊片免粘卡扣式墊片（見圖）保證瞭不銹鋼板片隻與墊片接觸，避免瞭板片與粘膠接觸產生腐蝕，同時又減少瞭板片清洗時的工作量

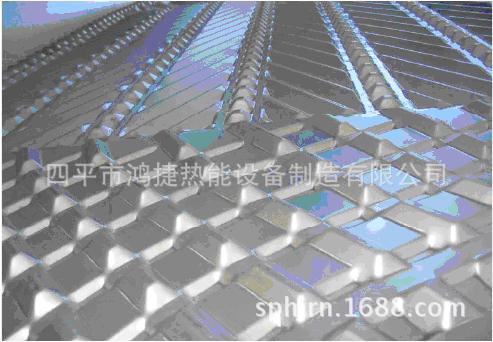

5、獨特的板片內導流結構設計，稱為“巧克力導流區”（見圖），使流體在板間分佈更均勻，避免瞭普通板式換熱器“傳熱死區”的形成。

綜上所述，新一代M型高效板式換熱器有高效可靠、維修方便、投資及運行費用低等優點，為客戶提供一流的產品和一流的服務、為客戶創造價值是我公司永恒的追求。

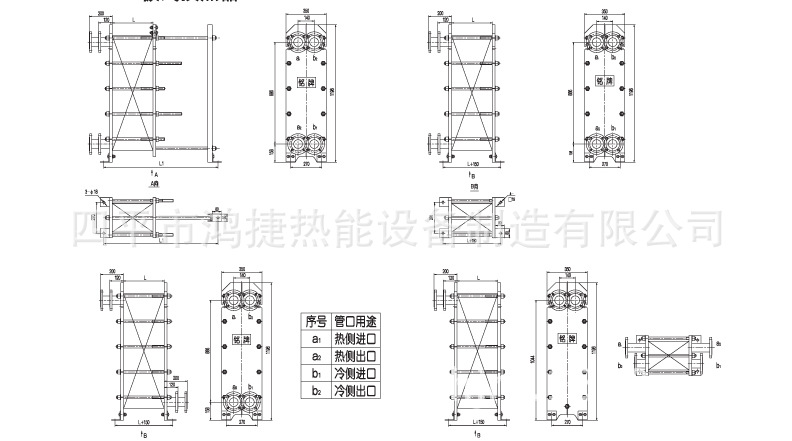

M6-0.14系列圖表

外形尺寸：920*350   介面尺寸： DN65  640*140

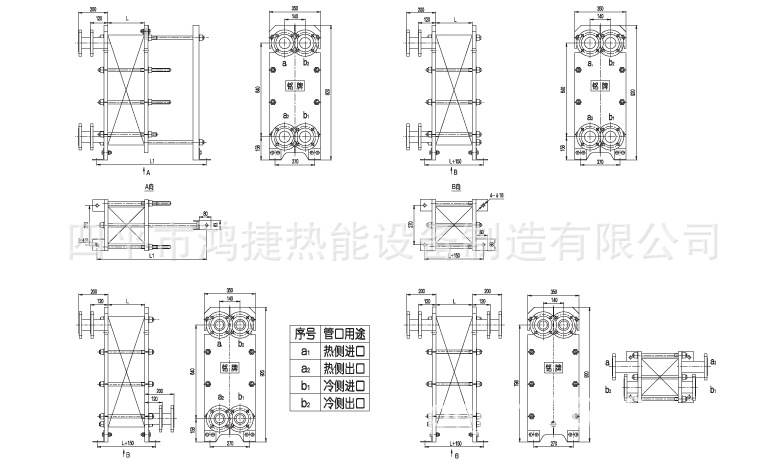

M6-0.2系列圖表

外形尺寸： 1196*350 *L  介面尺寸：DN 65866*140

M10-0.24系列圖表

外形尺寸：1120*500*L   介面尺寸：  DN 100  719*223

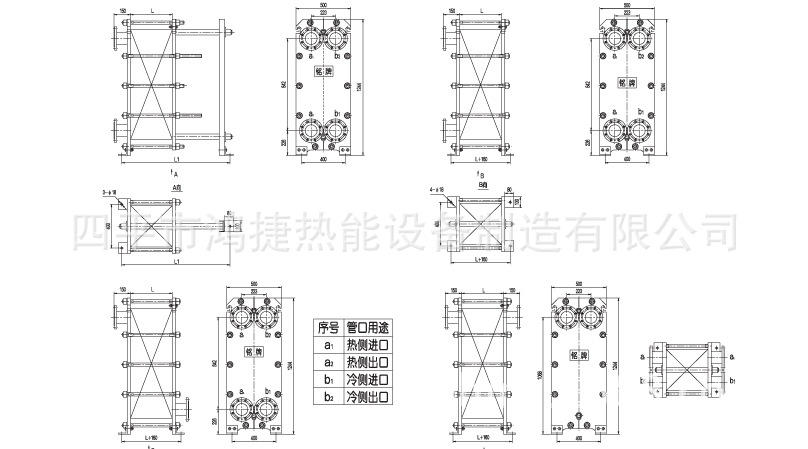

M10-0.30系列圖表

外形尺寸：1244*500*L   介面尺寸： DN 100  842*223

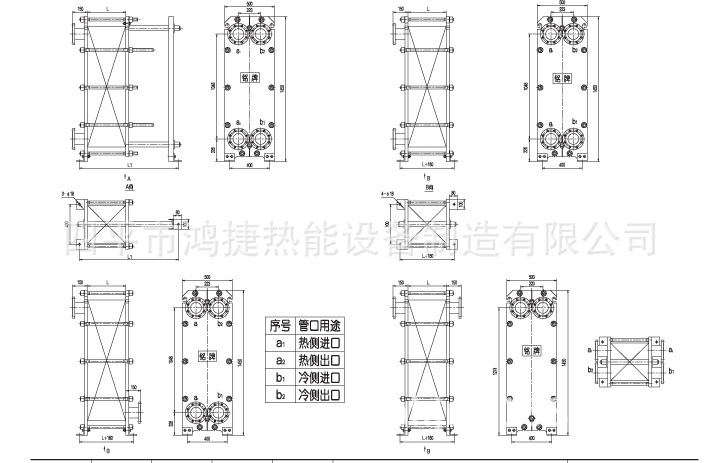

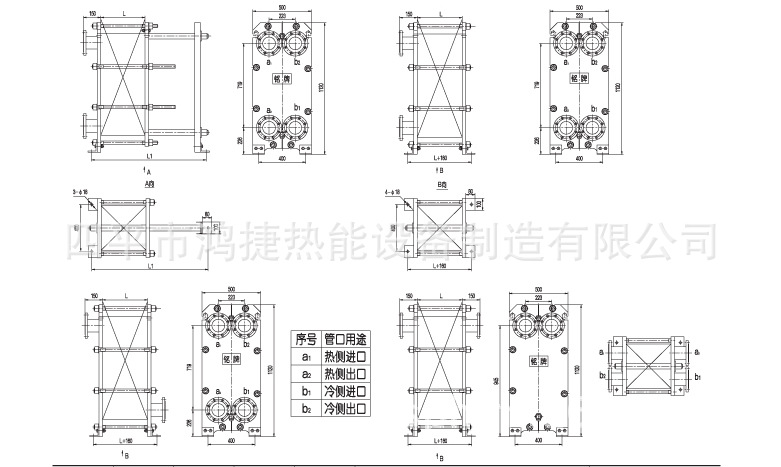

M10-036系列圖表

外形尺寸：1450*500*L   介面尺寸： DN100  1048*223

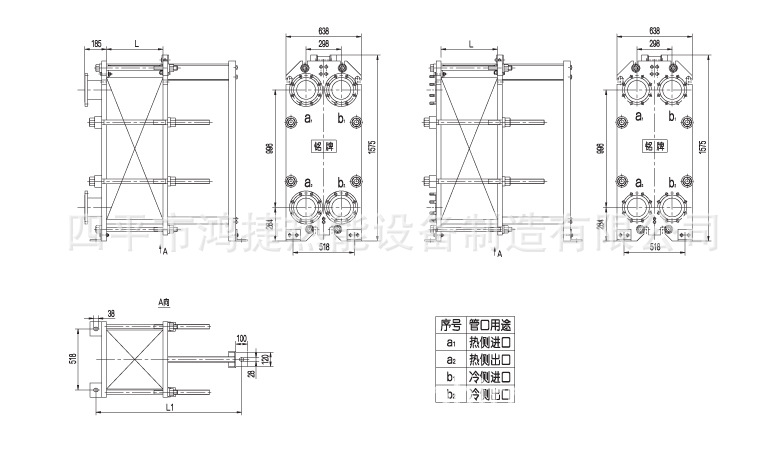

M15-0.55系列圖表

外形尺寸：1575*628*L   介面尺寸：DN 150 996*298

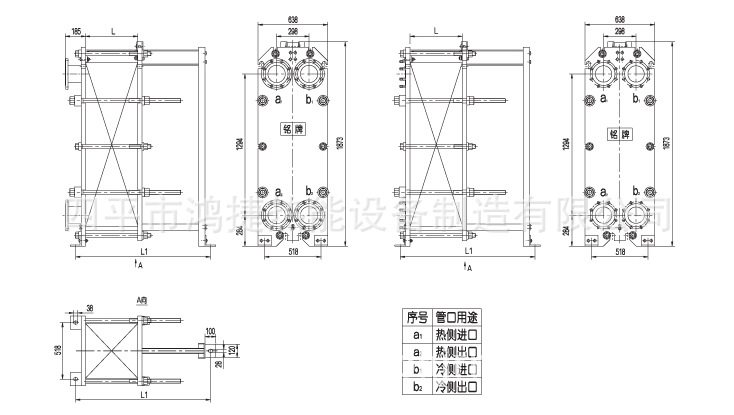

M15-0.65系列圖表

外形尺寸：1873*628*L   介面尺寸： DN150 1294*298

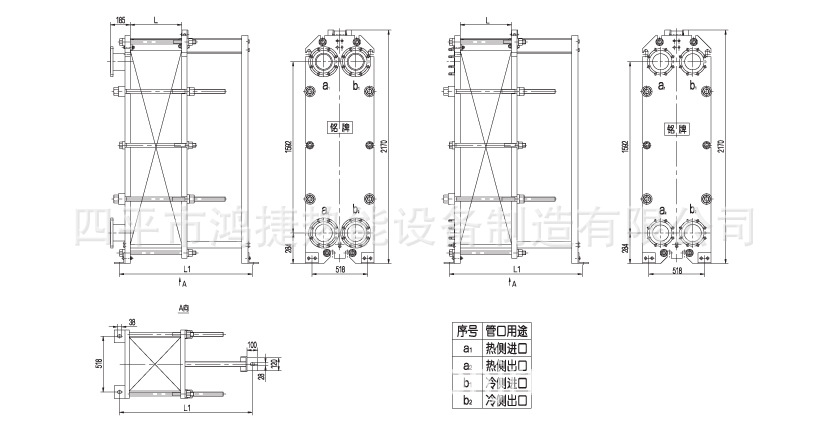

M15-0.75系列圖表

外形尺寸：2170*638*L   介面尺寸：DN150  1592*298

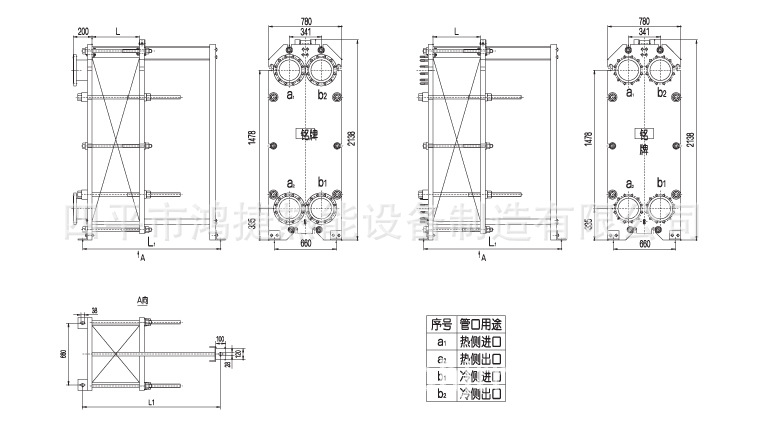

M20-0.85系列圖表

外形尺寸 :2138*780*L   介面尺寸：DN 200  1478*341

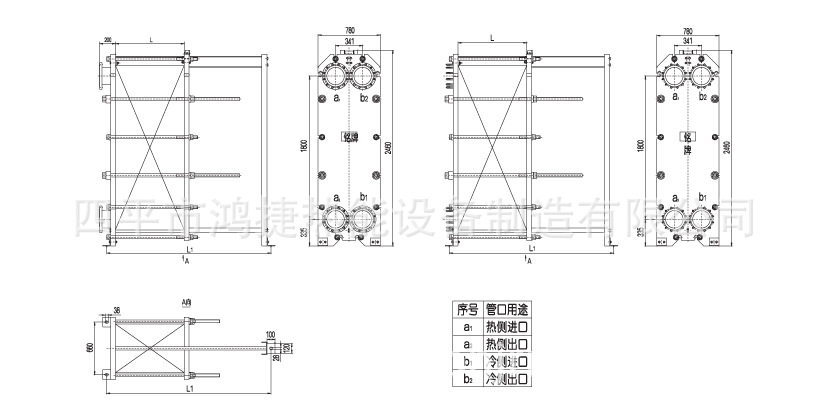

M20-1.0系列圖表

外形尺寸：2460*780*L   介面尺寸：DN200  1800*341

張先生  1304340459

QQ：271541008

安裝：

1、設備拆箱後，應按裝箱單所列逐項進行檢查，如果不符合應立即函告本公司，以便及時解決。

2、設備上設計有吊環供吊裝使用，在起吊前根據銘牌上所標註的質量選好鋼絲繩。

3、設備要水平安放，要安放在沒有管道或其它設備堵塞的地方，保證設備周圍有1米左右的空場，以便於檢修。

4、如果泵的出口最大壓力大於設備的最高壓力大於設備的最高壓力時，應在流體進入設備的管路中安裝減壓閥。

5、如果裝配壓力控製閥時，應安裝在設備的進口管路上，切勿安裝在出口處。

6、設備的進出口管道必須沖洗乾凈後再安裝，防止砂石、油污、焊渣等雜質進入設備，以免造成內部阻塞或損傷板片。最好在設備入口前設置過濾器，以防各種雜質進入設備造成阻塞，對於水質較差的地區或客戶應在設備前設置除垢裝置，以保證設備的傳熱效果，保持最佳狀態。

使用：

1、在使用前應檢查各夾緊螺栓是否松動，如松動應夾緊尺寸A（A值見系列表）

2、啟動前，應打開換熱器的所有出口閥，關閉換熱器的進口閥，啟動泵後，再慢慢的打開換熱器進口閥，逐漸提高流量及壓力，避免瞬時沖擊而產生局部高壓損壞設備。

3、換熱器運行時，為防止一側超壓，進換熱器冷熱介質的進口閥應同時打開，或者是先緩緩地註入低壓側流體，然後再緩緩地註入高壓流體。

4、根據換熱器進出口溫度計的讀數，用閥來控製冷熱液體的流量，以便達到所需要的工藝參數，穩定操作。

5、換熱器因故停車時，其操作步驟應按啟動的逆過程進行。

6、當用汽液交換時，汽體通道側應為單流程，且入口在上。

7、用於食品行業的設備，使用前應將換熱器進行嚴格清洗消毒，清洗時可用熱水進行，以便清除設備中的油污和雜物。

8、在管路系列中，應設有放氣閥，開車後應排除設備中的空氣，防止之空氣停留在設備中，降低傳熱效果。

9、冷熱介質職含有大顆粒泥砂或其他雜物應行進行過濾，禁止用污水進行水壓試驗和運轉使用，以防影響壽命。

10、當二種介質溫差較大時，可先通入低溫介質，後通高溫介質，如遇停機或斷電應立即關掉高溫介質的入口閥，其配套閥門必須密封良好，不允許泄漏，以避免墊片在高溫狀態下無熱交換，而過早老化，後關掉低溫介質。

保養：

1、冬季停止的換熱器應及時放掉設備內的介質，或采取其他的防凍措施，避免凍壞設備。

2、設備若長期不使用時，應將夾緊螺栓放松到不小於1.15L的尺寸，使用時再按要求夾緊。

3、設備經常運行時，在信號孔發現介質流出，應進行分析，如是螺栓松動或是由於長期熱交換而伸長，按要求重新夾緊，但不得過緊以免壓壞，如是密封墊老化應於更換。
