    臺灣品牌650L數控加工中心 小型加工中心650 臺灣寶元系統
    商品代碼: 4394228
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    undefined

    undefined

    undefined



    undefined


    undefined



    西爾普數控T600主要性能和特點:

    T600A 立式鉆攻加工中心標配采用臺灣新代21MA高速控製器,臺灣晟昌的高速主軸電機,臺灣惟綸高速精密機械主軸,臺灣聖傑16把夾臂式刀庫,全日本安川絕對值伺服電機,全德國力士樂滾珠絲杠和線性導軌,功能強大,高速,高精,高剛性,高穩定性。在需要更高生產率的情況下,可選配240000rpm主軸。性能更加突出。

    零件在一次裝夾後可完成鉆孔,攻絲,銑削,鏜孔,鉸孔等工序加工,操作簡單方便,可進行直線插補和圓弧插補操作,可以選配數控回轉工作臺,增加第四回轉軸,在系統控製下,能夠完成各種分度回轉工作;回轉工作臺上可安裝板,盤等其他復雜的加工零件,也可利用相配套的尾座,實現等分或不等分的孔,槽或者是連續特殊曲麵的加工。該設備機電一體化程度高,具有高精度,高速度,高可靠性,特別適合大批量產品的加工。



    1. 機床底座,立柱,主軸箱,十字滑臺,工作臺等基礎件均采用高強度鑄鐵樹脂砂工藝鑄造,內部金相組織穩定,結構經過動力學分析和有限元分析,確保結構更加合理,與加強筋的搭配,保證基礎件的高剛性,長期的穩定性。寬實的機床底座,A字箱型腔立柱,加寬加長一體式床鞍,全支撐負荷設計,達到整體床身的最佳剛性和穩定性。

    2. 高速高精密機械主軸:a,采用臺灣晟昌進口主軸電機,最大功率5.5KW,轉速18000rpm;b,采用臺灣惟綸高速精密主軸BT30 15000rpm;c,通過主軸和主軸電機的直接聯接,大幅提高傳動效率,減低傳動噪音;d,主軸和電機都利用IRD動態平衡校正,確保主軸高速運轉時,避免產生共振現象,確保最佳加工光潔度和精度。

    3. X,Y,Z軸采用德國力士樂高精度的滾珠絲桿和線性導軌,進給電機均采用日本安川絕對值伺服電機,動靜摩擦力很小,靈敏度高,高速震動小,低速無爬行,定位精度高,伺服性能優,精度高,運行高度穩定;

    4. 臺灣聖傑的夾臂式(飛碟式16T)16把 BT30刀庫是非常穩定高效的,目前市占率較高。定位精準,刀盤就近選刀,主軸采用機械聯動換刀,便於維護,刀具交換快速,可靠。刀對刀換刀時間1.2秒。

    5. 機床配有全封閉防護罩,美觀,安全,防漏;,從前到後高傾斜度排屑,加上大流量自動沖屑裝置簡潔,環保,實用。後置獨立式切屑槽易於添加切削液和回收切屑。

    6. CNC控製系統標準配置采用臺灣新代最新一代高速總線式系統21MA,加上大氣好用的附加麵板,數控系統可配置第四軸介面,實現復雜的四軸聯動加工需求。也可按照客戶要求配置日本三菱或日本Fanuc數控系統

    7. 導軌絲桿采用中央集中自動註油系統,定時定量供給各需潤滑的部位所需用油,確保各點均勻潤滑,有效減少瞭摩擦阻力,保證滾珠絲桿和導軌的使用壽命,也減少潤滑油的浪費。

    8. 電器箱的配線均符合安全規范,大電流於弱電流都分開佈線,確保控製系統運轉時不受外部乾擾;

    適用范圍:

    批量生產加工小型五金零件,可以鉆孔,攻絲,銑切。適合材料銅鋁件,鑄件,一般鋼件。

    產品簡介:

    T600鉆攻中心是采用目前市場上成熟穩定的臺灣新代21MA數控加工中心系統,並配16把夾臂式刀庫。進給電機采用日本安川大功率絕對值電機。主軸采用臺灣惟隆加冷卻系統

    機器特性:

            床身結構堅固,能承受高G運動產生的慣量。

            高速靜音螺桿,靜音線軌使熱變位少,精度高。

            直接高速主軸反應快,鉆孔攻牙效果高。

            三軸48米高速位移,可節省50%非加工時間。

            加高立柱設計,預留安裝第四軸,第五軸空間。

            采用高速防護罩,提高機床的防護與機床壽命。

    適用范圍:

    批量生產加工中型型五金零件,可以鉆孔,攻絲,銑切。適合材料銅鋁件,鑄件,一般鋼件。

    產品簡介:

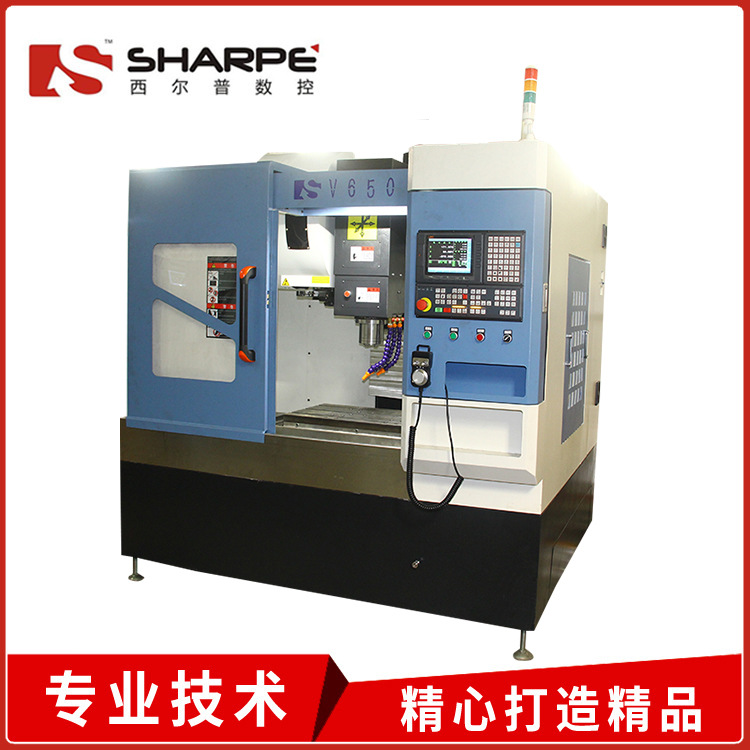

    650加工中心是采用目前市場上成熟穩定的臺灣寶元數控加工中心系統,並配以二十把鬥笠式BT40刀庫(可選配24把圓盤式BT40刀庫)。產品配置較高,精度很高,穩定性很高。

    序號

    項目

    參數

    1

    工作臺麵積(mm)X(mm)

    750420

    2

    T型槽數量-寬(mm-間距(mm

    3-14-140

    3

    X軸行程(mm)X

    650

    4

    Y軸行程(mm)Y

    400

    5

    Z軸行程(mm)Z

    520

    6

    主軸端麵至工作臺(mm

    100-620

    7

    主軸中心至立柱導軌麵(mm

    500

    8

    工作臺載重(KG)

    250

    9

    主軸轉速(rpm)

    8000RPM

    10

    主軸功率(KW

    5.5KW

    11

    進給電機X軸扭矩(N.m

    X軸扭矩(N.m

    6

    12

    Y軸扭矩(N.m

    6

    13

    Z軸扭矩(N.m

    6

    14

    刀庫

    圓盤

    24

    15

    換刀時間



    1)鬥笠式7

    2)圓盤式1.4

    16

    快速移動速度:X/Y/Z(mm/min)fast

    24000

    17

    切削進給速度(mm/min

    0-10000

    18

    絲桿參數X/Y/Z(直徑mm/螺距mm)

    3210P3

    19

    線性導軌尺寸

    X:RG30Y:RG30 ZRG30

    20

    控製系統Control system

    臺灣寶元528M或選配四軸系統568M

    21

    機床外型尺寸

    2000*2310*2320

    22

    機床重量

    3.5T
