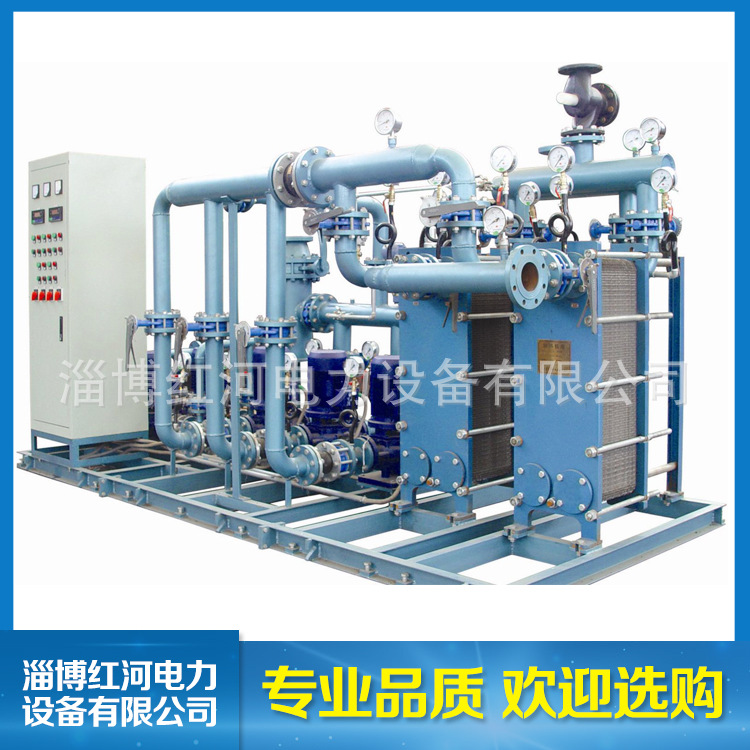

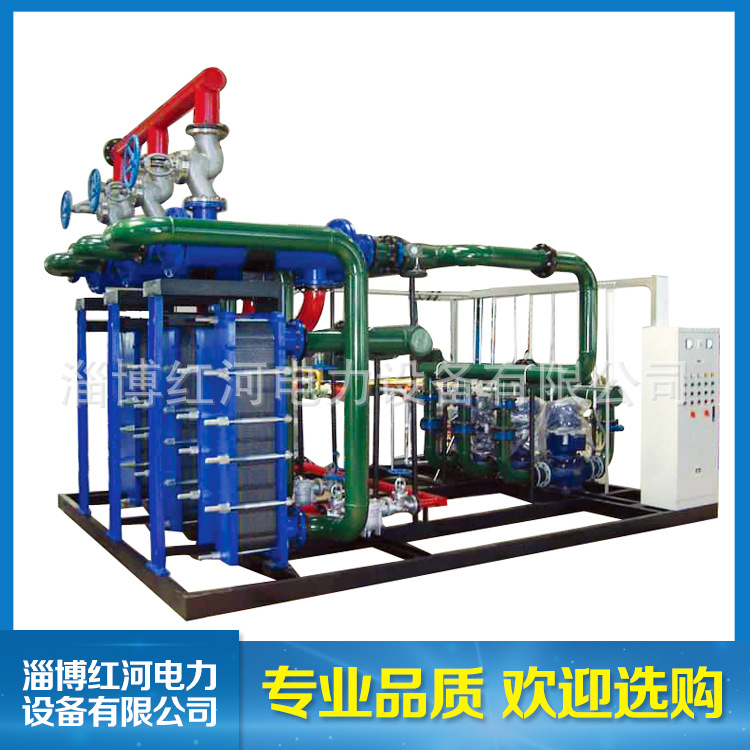

板式換熱機組是我公司根據我國供熱行業發展趨勢，專門針對供暖區域來設計開發的高效型換熱機組，是集城市供熱技術、智能化控製技術與人性化結構設計於一體的智能型熱交換機組，具有強大的功能來完成所有建築物的各種區域供熱需求。可廣泛適用於工廠、機關、學校、住宅小區、別墅等民用建築；商場、賓館、飯店、度假村等商用建築的采暖、空調、洗浴用水、生活用水、遊泳池冬日用水。

一、板式換熱機組組成：

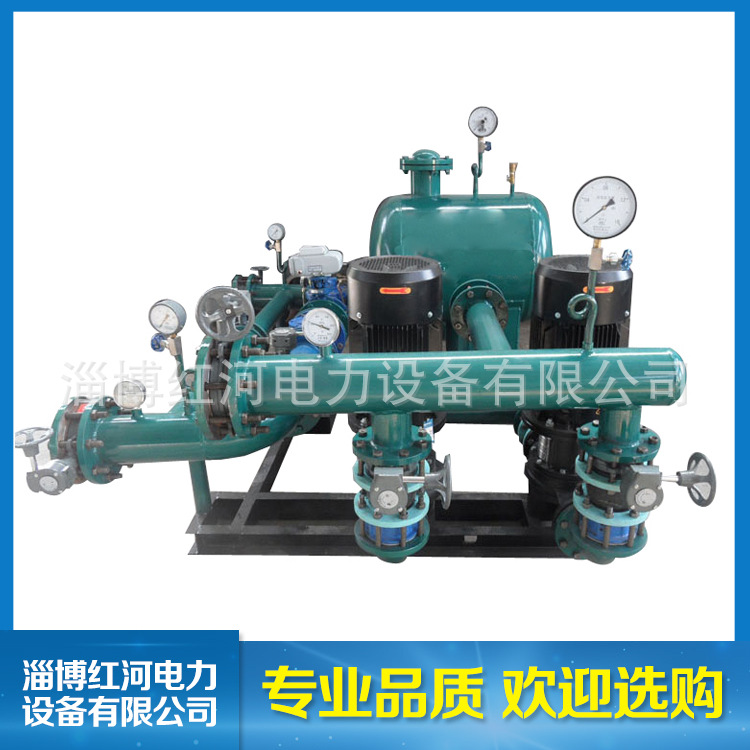

板式換熱機組是集板式換熱器、智能溫控裝置、循環泵組、定壓泵組、補水水箱、傳感機表、控製閥門、智能電控裝置(變頻櫃)、過濾器、熱量計、溫度計、壓力表、管路和閥門等設備於一體，並組合在一個底座上的成套熱交換機組，是我公司開發研製的全自動無人值守換熱設備。其主要部件--板式換熱器、智能溫控裝置、控製器、變頻器等均采用國際品牌，具有選件精良，結構緊湊，換熱效率高，系統運行穩定，施工方便等優點，是目前最理想的換熱設備。

二、板式換熱機組工作原理：

板式換熱機組工作原理根據供熱系統的規范標準、管網熱負荷等相關參數，合理地計算選用換熱器、補水泵及循環泵；根據室外溫度、二次用水流量及管網壓力的變化，合理地製定控製曲線，采用PLC智能化編程控製及串級PID調節技術，自動平衡系統的各種參數，達到理想的供熱狀態，既減少瞭電耗，又降低瞭一次熱源的損耗。機組的熱源為熱電廠或熱力公司鍋爐的蒸汽或熱水。一次熱源由其自身的壓力進入機組的板式換熱器，進行熱交換後返回熱電廠或熱力公司鍋爐房。二次回水(采曖或空調系統的循環水)經過過濾器後，經循環泵加壓進入板式換熱器，被蒸汽或高溫水加熱後向用戶提供所需熱水。補水泵將軟化水打入系統補充系統失水，通過變頻調速保持系統壓力的穩定。功能特點合理的多元系統組合，集換熱系統，智能控製系統、定壓系統於一體，無需另設高位水箱及其它定壓裝置，結構緊湊，占地麵積小，維護方便，全自動運行。

三、板式換熱器

板式換熱器是由一系列具有一定波紋形狀的金屬片（換熱板束）和框架組成的一種新型高效換熱器。傳熱板片和密封墊片組成板束，傳熱板片四角開有角孔，密封墊片和傳熱板片安裝在固定壓緊板和活動壓緊板之間的框架內，用夾緊螺栓夾緊。板片和密封墊片，

板式換熱器結構流程圖

1---固定壓緊板，  2---連介面，  3--- 墊片，    4---板片，  5---活動壓緊板，6---下導桿，      7---上導桿，  8---夾緊螺栓， 9---支柱，

將流體通道密封，並且引導流體交替地流至各自的通道密封。這些連接管同板上的通道孔對中，並與熱交換的兩種液體的外部管路相連，傳熱板和活動壓緊板懸掛在頂部承載梁的下麵並由底部橫梁使其對準定位。

工作介質分別在兩相鄰的傳熱板片所形成的狹窄而曲折的通道中流過，板式換熱器的板間流道，是一個橫截麵多變、曲折的流道。波紋板不僅提高瞭流體的湍流程度，降低瞭流體的液膜的熱阻；而且形成許多支撐點，足以承受介質的壓力差。板片用0.6～0.8mm的薄板製造降低瞭壁麵的傳熱熱阻，另外不會出現旁路，故大大提高瞭其總傳熱系數，在雷諾系數＞10時，總換熱系數高達4000～6000W/（m2·K）。冷流體在板式換熱器的板間流

高效湍流板式換熱器

動，是平行的流動，且一般可以設計成逆流的方式，因此溫差修正系數較大，故其對數平均溫差較大。板式換熱器的流道是相互平行的，一程內的流體（程內有多個流道）雖然流量分配並不十分均勻，但程與程之間不會有短路、旁路等現象出現，因此流體在流道內的運動不會影響末端流體的溫差，所以流體末端溫差非常小。

四、板式換熱器應用場合：

板式換熱器應用場合：

1.製冷：用作冷凝器和蒸發器。

2.暖通空調：配合鍋爐使用的中間換熱器、高層建築中間換熱器等。

3.化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。

4.冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝冷卻等。

5.機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。

6.電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。

7.造紙工業：漂白工藝熱回收，加熱洗漿液等。

8.紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。

9.食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。

五、板式換熱機組性能特點：

1.機組在原板式換熱機組基礎上進行瞭優化設計，性能優越、佈局合理、結構緊湊、占地少、安裝操作簡便，運行安全可靠。

    2.機組自動補水，自動定壓；補水泵可全自動運行或手動控製啟停，系統壓力可根據需要自由設置和調整。

 3.機組配備密閉式膨脹水箱，不僅解決瞭系統水的熱脹冷縮問題，節省能源，而且還可以有效的消除系統水錘和噪音，從而保護系統設備，穩定系統運行。    4.機組所用的設備及其附件均采用優質產品，整機配置先進、合理。水泵采用四極低轉速水泵，運行平穩、低噪音，能有效的改善機房環境。    5.機組配備高效、快速除污器，除污效果好，清洗方便、快捷。    6.機組配置靈活，可根據用戶要求科學、合理地優化配置，最大限度的滿足客戶需求。    7.組可以實現復合式供暖需求，一臺換熱機組可以滿足高層與多層並存及地暖與散熱器同時采暖的復式工況。

高效板式洗浴換熱機組

六、板式換熱機組全自動無人值守控製：

根據客戶要求，量身定做出經濟、高效、合理的實際方案；力求環保節能，性能優異。

1.氣候補償控製：

所謂氣候補償控製，即根據室外氣候的變化，隨時自動調整換熱站的供熱量，根據用戶端熱負荷的變化情況，在滿足供熱舒適度要求的前提下，盡可能節約一次側的熱源用量，避免因過量供熱而造成能源的浪費。

2.變頻控製：

指的是系統自動根據采暖熱負荷的變化情況，自動調整水泵電機轉速，從而調節二次側循環水量，按實際的需要的調節供熱量，避免浪費，最大限度節省能耗。特別是當系統水泵變頻控製後，可適當降低電耗。

3.分時段供熱控製：

控製器提供分時段供熱的程序設置：可以根據用戶使用時間控製供水溫度，設置不同時間段內的供暖要求；在非使用時間，可以設置系統防凍狀態運行。系統可以根據既定的要求，自動控製供熱的運行，在提高采暖用戶熱舒適度的情況下，最大限度的實現節能降耗。該控製模式，可通過現場控製器手動設定，也可通過上位管理系統進行遠程設定。

4.遠程控製：

通過PLC控製器，實現對換熱站運行的遠程控製及調節。

（1）、可進行二級網供水溫度的氣候補償控製、根據不同的要求，設定的時間段分時控製。

（2）、可對循環水泵的運行頻率進行調節和控製，保證二級網供水壓力的穩定。

可對補水泵進行系統自動補水，保證系統回水壓力的穩定。

（3）、可對水箱水位進行監控，當水位過低時，自動關閉補水泵，保護水泵。

5.安全控製：

安全控製是換熱站無人值守情況下，系統的自動安全診斷和自我保護控製。

（1）、高壓安全保護：系統可提供高壓的雙重保護，即電磁閥泄壓作為一級保護，若壓力持續升高，則安全閥自動泄壓，排水保護。

（2）、低壓自動補水：采用變頻控製，系統失水時，回水壓力降低到設定值，補水泵自動開啟進行補水；回水壓力升高到設定值，自動停止補水。

（3）、超低壓保護：采用壓力開關控製，當系統大量失水時，回水壓力降低到設定值，水泵停機，系統將自動切斷一級網熱源的供應。

（4）、高溫保護：當二級網供水溫度過高，超過設定的值，系統自動切斷一級網熱源的供應。

（5）、斷電安全保護：系統可提供斷電復位保護（該功能在汽水換熱系統中非常重要），當系統停電，水泵停機，系統將自動切斷一級網熱源的供應。

七、板式換熱機組性能參數表：

註：1.以上參數為板式換熱機組在樓高六層（≤20米），供暖半徑≤500米工況下的常規參

數，也可根據用戶實際工況另行設計；

2.性能參數中供暖熱指標按q=70W/㎡計算，若有不同，請註意修正；

3.由於篇幅所限，本機組性能參數未一一列出，具體工程可按本機組性能參數表進

行修正，或與我公司聯系，公司可根據用戶需要另行設計。
