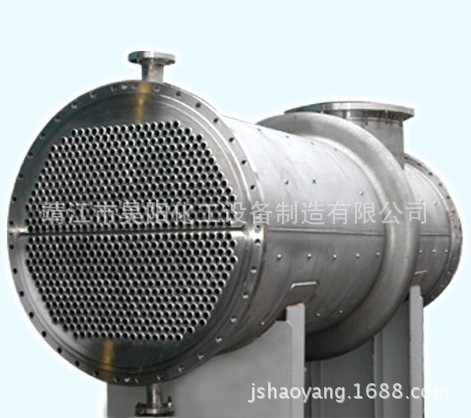

GLCQ2-3.6,GLCQ3-4.0,GLCQ3-5.0,GLCQ3-6.0,GLCQ3-7.0,列管式冷卻器,生產廠傢,價格
一、概述
列管式油冷卻器適用於冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。
GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的；產品適用於冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤1MPa；本產品體積小，重量輕、冷卻效果好，便於維護檢修；GLCQ 型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃；GLLQ型采用裸(光)管，熱交換系數>200kcal/m2·h·℃。
二、型號含義
三、技術參數
型號 | 公稱 壓力 MPa | 公稱冷卻麵積m2 | 熱交換器性能 | ||||||||||||||
介質粘 度等級 | 進油 溫度 | 進水 溫度 | 油溫 降 | 壓力損失 MPa | 油流量 與水流 量之比 | 熱交換系數 K kcal/m2.h.℃ | |||||||||||
℃ | 油側 | 水側 | |||||||||||||||
GLCQ1 | 0.63 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | - | - | - | ≤N100 | 55 ±1 | ≤30 | ≥8 | ≤0.1 | ≤0.05 | 1:1 | >300 |
GLCQ2 | 1.3 | 1.7 | 2.1 | 2.6 | 3 | 3.6 | - | - | |||||||||
GLCQ3 | 1 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||||
GLCQ4 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | |||||||||
GLCQ5 | 1.6 | 30 | 34 | 37 | 41 | 44 | 47 | 50 | 54 | ||||||||
GLCQ6 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | |||||||||
GLCQ3 | 0.63 | 4 | 5 | 6 | 7 | - | - | - | - | ≤N460 | 50 ±1 | 1:1.5 | >200 | ||||
GLCQ4 | 12 | 16 | 20 | 24 | 28 | - | - | - | |||||||||
GLCQ5 | 35 | 40 | 45 | 50 | 60 | - | - | - | |||||||||
GLCQ6 | 1 | 80 | 100 | 120 | - | - | - | - | - | ||||||||
GLCQ7 | 160 | 200 | - | - | - | - | - | - | |||||||||
熱交換器性能是指油冷卻器在表中規定的工況條件下測得的K值。
