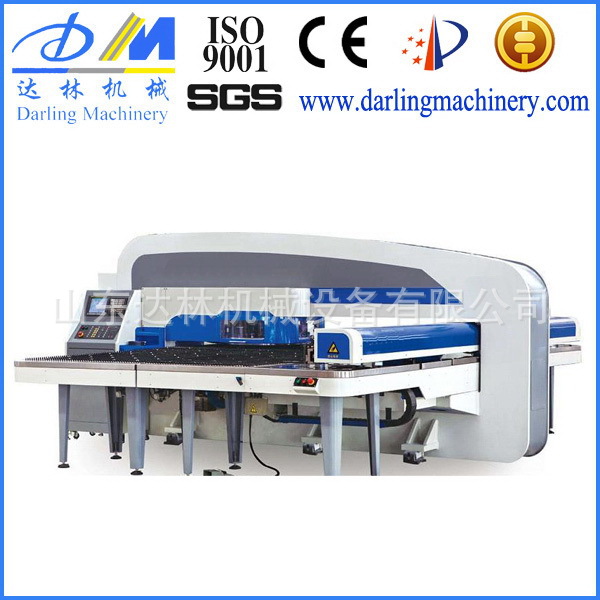

1,名稱:雙伺服全電動數控轉塔沖床
型號:DMSFC-21550
圖片:
我公司生產的DMSFC-21550雙伺服全電動數控轉塔沖床,通過瞭ISO9001-2008質量認證,CE機電認證,出口質量許可證等,質量有保證,產品遠銷國內外,贏得瞭客戶的一致信賴和好評。德國技術支持,采用原裝德國力士樂數控系統,全伺服動力系統,保證瞭機器的質量和工作效率。節省瞭能源、
2,視訊鏈接
http://v.youku.com/v_show/id_XMTU3NDMzODk4NA==.html
3,主要技術參數
參數 | 單位 | DMSFC-21550 |
公稱力 | KN | 200 |
最大加工板材尺寸 | Mm | 1500X5000(含一次再定位) |
加工板材厚度 | Mm | 0.6-6.0 |
一次沖孔最大直徑 | Mm | ¢88.9 |
模位數 | 個 | 32/42 |
工位分佈 |
| A, B, C, D,(兩個旋轉工位 ) |
孔距精度 | 個 | ±0.10 |
沖頭最高沖壓次數 | Hpm | 1500h.p.m |
X/Y軸最大移動速度 | m/min | 80 |
打擊次數 | 打標速度1200次 | |
沖頭最大行程 | 32mm | |
轉盤速度 | Rpm | 30 |
控製軸數 | 個 | 4 |
數控系統 |
| 德國力士樂 |
空氣壓力 | Mpa | 0.5 |
外型尺寸 | Mm | 5200X53002100mm |
機器重量 | 噸 | 14 |
機身 |
| 閉式 |
4,主要配置
(一)、伺服電機 |
| |||
沖壓伺服控製系統 | 德國力士樂 |
| ||
主電機功率 | 2*12KW |
| ||
沖頭最高沖壓次數 | 1500h.p.m |
| ||
沖頭最大行程 | 32mm |
| ||
(二)、機械系統 |
| |||
直線滾動導軌 |
| |||
滾珠絲杠 | X軸-35,Y軸-45 絲杠40 | 德國力士樂 |
| |
直線導軌寬度 | 德國力士樂/臺灣上銀 |
| ||
轉塔 | 轉塔傳動為雙鏈條方式 |
| ||
夾鉗 | 專用氣動全浮式夾鉗 |
| ||
絲杠支撐軸承 | 德國INA |
| ||
轉盤軸承 | 美國鐵姆肯 |
| ||
轉盤直徑 | Φ900mm |
| ||
轉盤厚度 | 80mm |
| ||
(三)、氣動元件 |
| |||
氣源處理三聯件 | 韓國亞德客AirTAC | |||
汽缸 | 臺灣亞德客AirTAC |
| ||
磁性開關 | 臺灣亞德客AirTAC |
| ||
電磁閥 | 臺灣亞德客AirTAC |
| ||
匯流板 | 臺灣亞德客AirTAC |
| ||
堵頭 | 臺灣亞德客AirTAC |
| ||
限流器 | 臺灣亞德客AirTAC |
| ||
消聲器 | 臺灣亞德客AirTAC |
| ||
帶開關壓力表 | 臺灣亞德客AirTAC |
| ||
(四)、電氣部份 |
| |||
數控系統 | 德國SIEMENS-802DSL-S2西門子 | |||
數控系統 | 德國力士樂+ABOX-600雙組合 |
| ||
伺服系統 | 德國力士樂 |
| ||
雙伺服沖頭驅動 | 德國力士樂 |
| ||
斷路器 | 施耐德 |
| ||
接觸器 | 施耐德 |
|
5,主要性能特點
5-1,一體閉式(O形)高強度機身,國內唯一采用一體式工作臺麵,焊接後經整體回火、噴砂、拋丸處理,消除內應力不變形剛性好,確保在長期沖板時機身的穩定。
5-2,德國力士樂數控專用系統,配合力士樂數字高性能交流伺服電機,反應速度快,抗乾擾能力強,可靠性高。
5-3,轉塔采用高強度耐磨球墨鑄鐵整體加工而成的厚轉塔,全鑲套結構,具有自潤滑功能、磨損極小;並經熱處理去內應力,剛性好、精度穩定、抗沖擊能力強。
5-4,轉盤錐銷式定位,精度高、選模快,保證機床精度及提高使用效率,側向定位可有效地避免因端麵定位而造成的轉塔端麵受力而變形。
5-5,厚轉塔使模具的對中性好、導向精度高、抗偏載能力強,大大提高模具使用壽命,配裝模具采用A、B、C、D四級分類標準,不同尺寸規格的模位數量分配合理,節約模具,降低使用成本。
5-6,旋轉工位采用臺灣側插連桿式結構,精度高,效率快。穩定性遠遠高於老式的皮帶傳動結構。
5-7,新形氣動浮動式夾鉗,上、下浮動可減少板材的變形,夾持更有力,確保板材在高速送料時更加平穩,整體式燕尾型拖板,鋼性好,夾鉗移動方便。
5-8,整體式橫梁結構,拖板與橫梁一體化設計,增強剛性,定位準確,在高速送料時更平穩,杜絕X Y 軸的動態偏移。
5-9,國際化配套的氣動元件及電氣元件,保證瞭整機性能的可靠性。
5-10,采用硬質毛刷工作臺,不僅降低瞭機床工作時的噪音和振動,而且對所加工板材的表麵起瞭很好的保護作用。
5-11,配有集中自動潤滑裝置,可將潤滑油直接送入潤滑點,減小瞭運動副的摩擦,提高使用壽命。
5-12,自動編程軟件可完成從零件設計到程序生成的一體化,可自動套裁,夾鉗自動避讓,可多次重定位,無加工死區,自動優化排料使板材的利用率達到最優。
6,隨機資料、附件及備品備件
序號 | 名 稱 | 數 量 | 備 註 |
1 | 裝箱單 | 1份 |
|
2 | 使用說明書 | 1份 |
|
3 | 內六角扳手 | S1.5-S10 | 1套 |
4 | 十字啟 |
| 1隻 |
5 | 平頭啟 |
| 1隻 |
6 | 模具 |
|
|
7,數控系統
力士樂數控系統是最新推出的數控專用的工業控製系統,極大地提高瞭機床運轉的可靠性。
(一)系統特點
1.數控轉塔沖床專用的工業控製系統,具有沖床所需的圖形功能,步沖功能。
2.簡捷的國際通用G代碼編程,操作使用方便。
3.國際通用的以太網標準介面,方便與計算機進行通訊。
4.配置先進的全數字交流伺服電機和伺服系統。
5.現場編程,後臺編程。
6.中英文顯示。
7.機床操作麵板的按鍵可根據要求定義,滿足用戶的個性化設計。
8.使用超高速串行數據總線,接線電纜少。
9.集成化程度高,使用專用軟件。啟動時間短,退出時突然斷電也不會丟失數據。
(二)系統功能
1.直線軸:X Y軸
2.對超程等多項機械電氣故障有報警顯示。
3.具有自診斷功能。
4.具有軟限位功能。
5.具有國際通用G代碼編程。
6.具有模具補償功能。
7.具有螺距補償功能。
8.具有反向間隙補償功能。
9.具有座標偏移功能。
10.具有再定位功能。
11.具有自動,手動和半自動等方式。
13.具有內部寄存器鎖定功能。
14.具有參數編程功能。
15.具有子程序調用功能。
16.具有快速定位及沖壓鎖定功能。
17.具有單步沖功能。
18.具有各種M功能。
19.具有絕對,增量編程。
20.具有條件,非條件跳轉功能。
21.具有模具防撞功能。
22.具有防撞板功能。
8,用戶方應給予的配合條件
1.氣源: 額定工作壓力0.5Mpa以上,儲氣流量:大於0..3立方米/分鐘。
2.電源:380V,50HZ,電壓波動量為±10%
3.環境溫度: 0°C - +40°C
4.環境濕度:相對濕度20-80%RH(非冷凝)
5.遠離強振源及電磁乾擾
6.少灰塵、無有害及腐蝕性氣體的環境
7.地基按供方地基圖準備
8.用戶方應挑選具有中專以上(至少高中以上,會CAD製圖者更加)的人員進行培訓,並作長期穩定的安排。
9,價格及付款方式,交貨期
9-1,出廠價(含增值稅)
主動聯系我們,可享受老客戶同等價格!
9-2,付款方式
預付30%,發貨前付60%,收到機器後,安裝調試培訓後,付清全款。
9-3,交貨期
收到30%預付款後,90個工作日內發貨。
10,服務承諾
10-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況,為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案,積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判,並隨時歡迎客戶來公司參觀考察
10-2、 售中服務
◆ 選擇國內外最好的配套件製造廠傢,保證做到全麵滿足客戶要求,並且便於日常維護及配套件供應
◆ 製造過程中,全力配合客戶的產品監造、檢查驗收等各階段工作
10-3、 售後服務
◆ 對客戶進行專業培訓,並提供產品使用、維修、保養等方麵的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任,完全滿足用戶的需求
◆ 根據客戶要求,可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護,對買方人員進行培訓
◆ 對非供方責任造成的設備損壞,優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月,在產品質保期內,因製造所產生的產品質量問題,由我方免費負責修理或更換部件。質保期後,一如既往實施優質服務,僅收取成本費。
設備如發生質量問題,在接到用戶維修通知後,本公司維修人員將及時給予答復,24小時(500公裡以內)內到達現場,為客戶創造一個高效率的工作環境。
11,部分證書
本產品質保期一年,終生服務。質保期內,免費為客戶服務。
相關認證:
ISO9001:2008質量認證;出口歐盟機電產品出口CE認證;擁有鍛壓機床出口質量許可證;
我公司是所有產品都已在國傢質監局備案。
公司實力強大,產品質量可靠,相信我們,選擇我們,您不會後悔!
12,機器工作細節及構造
