應用領域
阿法拉伐的這款工業用板式換熱器可用於公共加熱和冷卻作業。下文對此作瞭詳細介紹。
標準設計
板式換熱器由一組金屬波紋板構成，其上帶有開孔，開孔形成液體流動的通道，熱量將在兩種液體之間傳遞。
這組波紋板裝配在一塊固定的固定板和一塊可移動的壓緊板之間，並通過夾緊螺栓壓緊。這些板片上都裝有密封墊，密封墊對板間通道起密封作用並使液體交替流入相鄰通道。板片數由流量、液體的物理屬性、壓降和溫度變化確定。板片波紋引起液體紊流並支撐板片承受差壓。
波紋板片和壓板固定在上、下桿之間，而後兩者又固定在支撐架上。
介面在固定板上，或者，如果一種或兩種液體在設備中形成多條通道，則介面在固定板和壓緊板上。

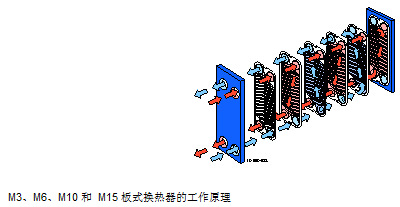

工作原理
板片之間形成通道,板上角邊的孔交替密封，以便兩種介質可流過相鄰的通道。進行換熱，兩種介質完全逆流以獲得最高的換熱效率。板片上的波紋在板片之間形成通道，每張板片都支撐在相鄰板片上，進而增強紊流，因此可進行高效傳熱。
M3
典型容量
液體流量
最高 4 kg/s (60 gpm)，取決於介質、允許的壓降和溫度變化。
通過蒸汽對水進行加熱
50 至250 kW
板片型式
M3 和 M3-X，其中 M3 允許平行流而 M3D 和 M3G 允許雙板片結構。
框架型式
FG
標準材料
固定板
經環氧塗料塗裝的低碳鋼
噴嘴
碳鋼管：Alloy 316，鈦
板片
不銹鋼：AISI 316 或鈦
密封墊
| M3 | 丁腈橡膠，EPDM，HeatSealF™ |
| M3D | 丁腈橡膠，EPDM |
技術參數
壓力容器標準，PED，ASME，pvcALS™ 機械設計壓力(g) / 溫度
| FG | PED，pvcALS™ | 1.6 MPa / 180°C |
| FG | ASME | 150 psig / 350°F |
最大傳熱表麵
3.9 m2 (40 sq. ft)
測量單位 (mm)
螺栓的數量根據壓力額定值而有所不同。
報價單所需詳細資料
- - 流量或熱負荷
- - 溫度程序
- - 液體（如果不是水）的物理屬性
- - 所需工作壓力
- - 最大允許壓降
- - 可用蒸汽壓力
M6
典型容量
液體流量
最高 16 kg/s (250 gpm)，取決於介質、允許的壓降和溫度變化。
通過蒸汽對水進行加熱
300 至800 kW
板片型式
M6，M6M，M6MD 和 M6MG
框架型式
FM，FG 和 FD
標準材料
固定板
經環氧塗料塗裝的低碳鋼
噴嘴
碳鋼
帶金屬襯裡：不銹鋼，鈦
帶橡膠襯裡：丁腈橡膠，EPDM
板片
不銹鋼：Alloy 316 / Alloy 304
鈦（僅M6M）
密封墊
M6：丁腈橡膠，EPDM，HeatSeal F™
M6M：丁腈橡膠，EPDM，HeatSeal F™
技術參數
壓力容器標準，PED，ASME，pvcALS™
機械設計壓力(g) / 溫度
*) 框架 FG 在1.2 MPa/200oC 下時同樣可以在蒸汽系統中使用，無需安全閥。
| FM | pvcALS™ | 1.0 MPa / 160°C |
| FG | PED | 1.6 MPa / 180°C *) |
| FG | ASME | 150 psig / 320°F |
| FG | pvcALS™ | 1.6 MPa / 180°C |
| FD | PED，pvcALS™ | 2.5 MPa / 160°C |
| FD | ASME | 300 psig / 320°F |
最大傳熱表麵
390 m2 (4,200 sq. ft)
介面
管道介面（FD 型式不適用）
| 螺紋直管 | 管徑 50 mm | ISO G2"，NPT 2" |
| 焊接直管 | 管徑50 mm | |
| 螺紋進氣口 | 管徑 50 mm | ISO G2" |
法蘭連接
| FM | pvcALS™ | 管徑 50 mm | DIN/GB/GOST PN10， ASME CI。150 |
| FG | PED | 管徑 50 mm | DIN 2501 PN16，ASME CI。150 |
| FG | ASME | 大小 2" | ASME CI。150 |
| FG | pvcALS™ | 管徑 50 mm | DIN/GB/GOST PN16， ASME CI。150 |
| FD | PED | 管徑 50 mm | DIN 2501 PN25，ASME CI。30 |
| FD | ASME | 大小 2" | ASME CI。 300 |
測量單位 mm（英寸）
拉緊螺栓的數量根據壓力額定值而有所不同。
| 型號 | H | W | h |
| M6-FM | 920 (367/32) | 320 (125/8) | 140 (5½) |
| M6-FG | 920 (367/32) | 320 (125/8) | 140 (5½) |
| M6-FD | 940 (37) | 330 (125/8) | 150 (6) |
報價單所需詳細資料
- - 流量或熱負荷
- - 溫度程序
- - 液體（如果不是水）的物理屬性
- - 所需工作壓力
- - 最大允許壓降
- - 可用蒸汽壓力
M10
典型容量
液體流量
最高50 kg/s，取決於介質、允許的壓降和溫度變化。
通過蒸汽對水進行加熱
0.7 到 3.0 MW
板型
M10B，M10M 和 M10MD
框架型式
FM，FG 和 FD
標準材料
固定板
經環氧塗料塗裝的低碳鋼
噴嘴
碳鋼
帶襯裡：不銹鋼，橡膠，鈦
板片
不銹鋼 AISI 316/AISI 304，鈦，Alloy 20/18/6
密封墊
| M10B | 丁腈橡膠，EPDM |
| M10M | 丁腈橡膠，EPDM，HeatSeal F™，HNBR，EPDMF，Viton®G |
技術數據
機械設計壓力 (g)/溫度
*) 框架 FG 在1.2 MPa/200oC 下時同樣可以在蒸汽系統中使用，無需安全閥。
| FM | 1.0 MPa / 160°C |
| FG | 1.6 MPa / 180°C *) |
| FG ASME | 150 psig / 350°F |
| FD | 2.5 MPa / 160°C |
| FD ASME | 300 psig / 320°F |
最大傳熱表麵
M10B：90 m2 (970 sq. ft)
M10M：60 m2 (650 sq. ft)
介面
| FM – 尺寸為 100 mm | DIN 2501 PN10 或 ANSI 150 |
| FG – 尺寸為 100 mm | DIN 2501 PN16 或 ANSI 150 |
| FD – 尺寸為 100 mm | DIN 2501 PN25 或 ANSI 150 |
| FD – 尺寸為 100 mm | DIN 2501 PN25 或 ANSI 300 (ASME) |
測量單位 (mm)
拉緊螺栓的數量根據壓力額定值而有所不同。
| 型號 | H | W | h |
| M10-FM | 1.084 | 470 | 215 |
| M10-FG | 1.084 | 470 | 215 |
| M10-FD | 981 | 470 | 131 |
| M10-FD ASME | 1.084 | 470 | 215 |
報價單所需詳細資料
- - 流量或熱負荷
- - 溫度程序
- - 液體（如果不是水）的物理屬性
- - 所需工作壓力
- - 最大允許壓降
- - 可用蒸汽壓力
M15
典型容量
液體流量
最高80 kg/s (1,300 gpm)，取決於介質、允許的壓降和溫度變化。
板片型式
M15B，M15E 和 M15M
框架型式
FL，FM，FG 和 FD
標準材料
固定板
經環氧塗料塗裝的低碳鋼
噴嘴
碳鋼
帶金屬襯裡：不銹鋼，鈦
帶橡膠襯裡：丁腈橡膠，EPDM
板片
不銹鋼：Alloy 304，Alloy 316
鈦
Alloy C-276
Alloy 254 SMO
密封墊（承插型/焊接型，膠合）
| 丁腈橡膠 | 氫化丁腈橡膠 |
| EPDM | Viton® G |
| AL-EPDM |
技術參數
壓力容器標準，PED，ASME，pvcALS™
機械設計壓力(g) / 溫度
| FL | pvcALS™ | 0.6 MPa / 130°C |
| FM | PED，pvcALS™ | 1.0 MPa / 180°C |
| FG | PED，pvcALS | 1.6 MPa / 180°C |
| FG | ASME | 150 psig / 350°F |
| FD | PED，pvcALS™ | 3.0 MPa / 180°C |
| FD | ASME | 300 psig / 350°F |
最大傳熱表麵
390 m2 (4,200 sq. ft)
介面
| FL | pvcALS™ | 管徑 150 mm | DIN/GB/GOST PN10， ASME CI。150，JIS 10K |
| FM | PED | 管徑 150 mm | DIN 2501 PN16，ASME CI。150 |
| FM | pvcALS™ | 管徑 150 mm | DIN/GB/GOST PN10， ASME CI。150，JIS 10K |
| FG | PED | 管徑 150 mm | DIN 2501 PN16，ASME CI。150 |
| FG | pvcALS™ | 管徑 150 mm | DIN/GB/GOST PN16， ASME CI。150，JIS 16K |
| FG | ASME | 尺寸為 6" | ASME CI。150 |
| FD | PED | 管徑 150 mm | DIN 250 PN25，ASME CI。300 |
| FD | ASME | 尺寸為 6" | ASME CI。 300 |
測量單位 mm（英寸）
拉緊螺栓的數量根據壓力額定值而有所不同。
| 型號 | H | W | h |
| M15-FL | 1.815 (71½) | 610 (24) | 275 (10¾) |
| M15-FM | 最大 1941 (76½) | 610 (24) | 275 (10¾) |
| M15-FG | 最大 1941 (76½) | 650 (25½) | 275 (10¾) |
| M15-FD | 最大 2036 (80) | 650 (25½) | 370 (14½) |
報價單所需詳細資料
- - 流量或熱負荷
- - 溫度程序
- - 液體（如果不是水）的物理屬性
- - 所需工作壓力
- - 最大允許壓降
- - 可用蒸汽壓力
