板式換熱器
一、產品簡介板式換熱器是現代工程領域廣泛應用的高效換熱設備,在化工、冶金、石油、電站、化肥、造紙、醫藥、空調及啤酒、飲料、生物工程等行業都有使用。它具有結構緊湊、單位換熱麵積大、占地麵積小、換熱效率高的特點,而且拆卸、清洗、維修都非常方便。板片材料:SUS304、SUS316l、鈦板等板片類型分為可拆式和焊接式,前者與不同類型(粘結式和搭扣式)不同材料的密封墊配合可達到理想的使用效果;後者采用焊接工藝,保證瞭設備在高溫下的穩定高效運行。
合理的單邊流道設計使介質最大限度的均勻分佈在整個板麵,充分利用煥熱麵積,從而保證良好的換熱效果。
板材厚度為0.6-1.2mm,裝配時板間均為觸點接觸,周邊也有觸點防止板的變形和墊片的走動,因此可以承受較高的工作壓力。
通過排列組合,相同的板片也形成多種流道形式;一個板片級中含有不同夾角的板片,也可產生多種幾何的通道,最大限度的滿足客戶的換熱需要。
產品簡介 |

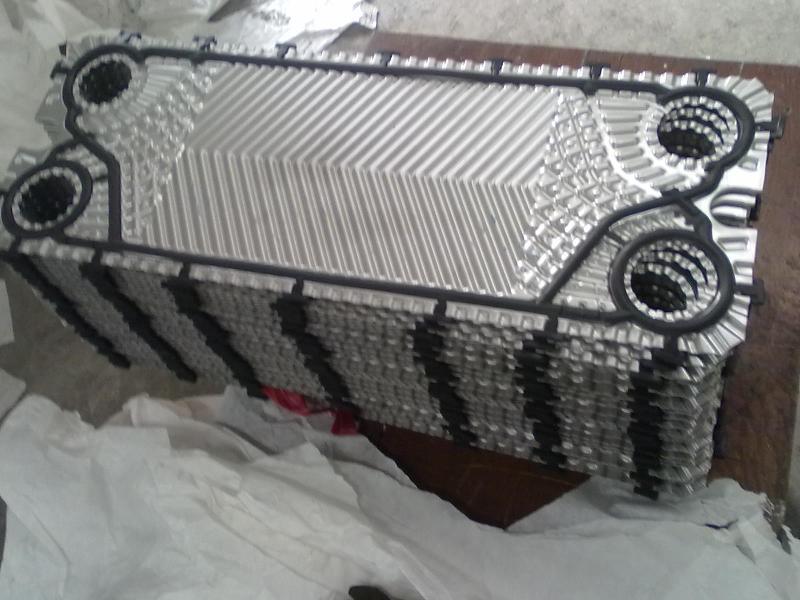

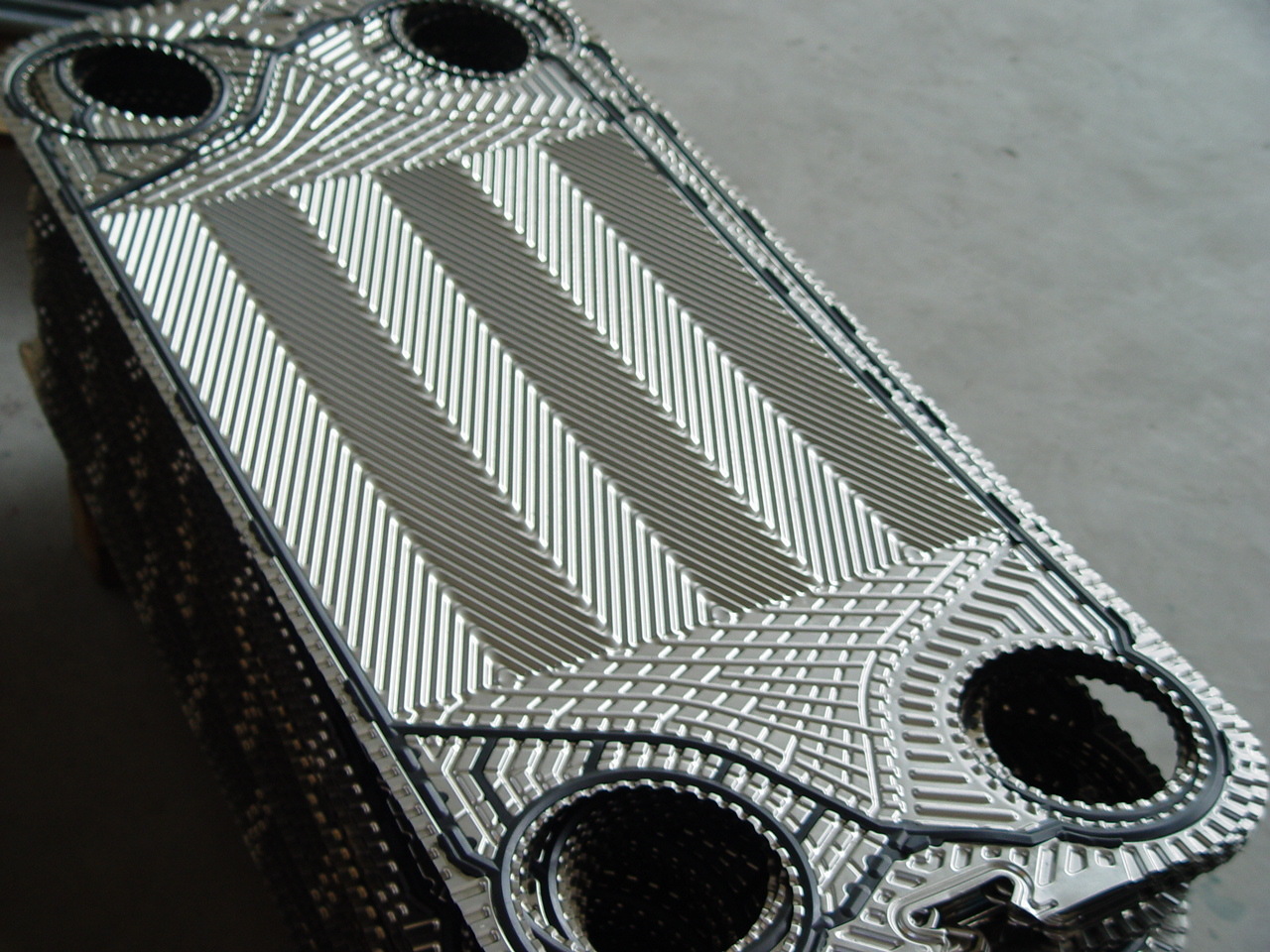

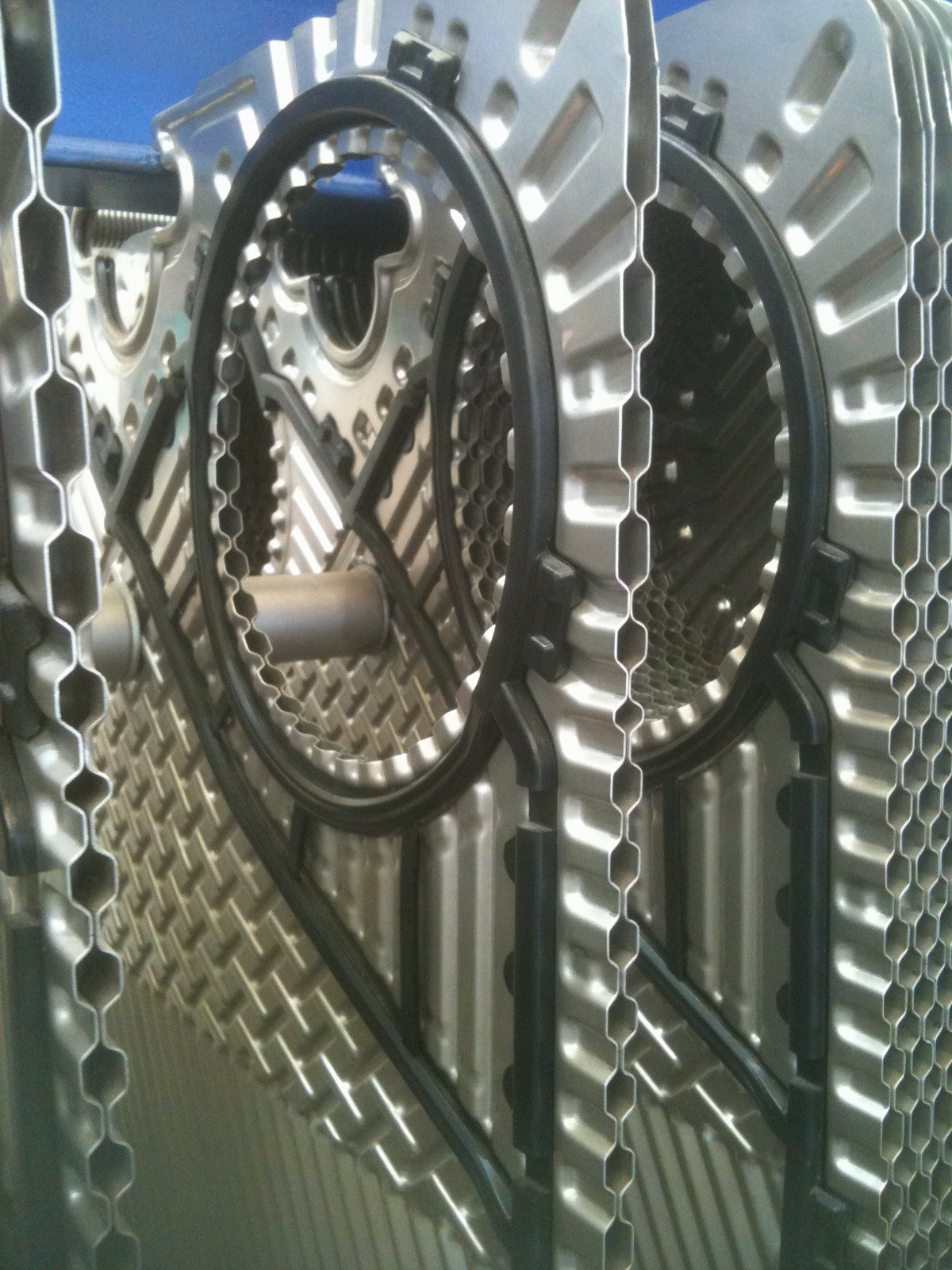

板式換熱器 板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道,通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地麵積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下,其傳熱系數比列管式換熱器高3-5倍,占地麵積為管式換熱器的三分之一,熱回收率可高達90%以上。![undefined](https://cbu01.alicdn.com/img/ibank/2015/974/844/1906448479_45412298.jpg?__r__=1420281275014)
![undefined](https://cbu01.alicdn.com/img/ibank/2015/984/844/1906448489_45412298.jpg?__r__=1420281275014)
![undefined](https://cbu01.alicdn.com/img/ibank/2015/894/844/1906448498_45412298.jpg?__r__=1420281275014)
|
質量標準 |
1、高效節能:其換熱系數在3000~4500kcal/m2·°C·h,比管殼式換熱器的熱效率高3~5倍。 2、結構緊湊:板式換熱器板片緊密排列,與其他換熱器類型相比,板式換熱器的占地麵積和占用空間較少,麵積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。 3、容易清洗拆裝方便:板式換熱器靠夾緊螺栓將夾固板板片夾緊,因此拆裝方便,隨時可以打開清洗,同時由於板麵光潔,湍流程度高,不易結垢。 4、使用壽命長:板式換熱器采用不銹鋼或鈦合金板片壓製,可耐各種腐蝕介質,膠墊可隨意更換,並可方便在、拆裝檢修。 5、適應性強:板式換熱器板片為獨立元件,可按要求隨意增減流程,形式多樣;可適用於各種不同的、工藝的要求。 6、不串液,板式換熱器密封槽設置泄液液道,各種介質不會串通,即使出現泄露,介質總是向外排出。
|
產品用途 |
應用范圍 板式換熱器已廣泛應用於冶金、礦山、石油、化工、電力、醫藥、食品、化纖、造紙、輕紡、船舶、供熱等部門,可用於加熱、冷卻、蒸發、冷凝、殺菌消毒、餘熱回收等各種情況。 1,太陽能利用行業,:參與太陽能集熱板中傳熱介質乙二醇等防凍液熱量交換過程,以達到利用太陽能目的。 2,化學工業:製造氧化鈦、酒精發酵、合成氨、樹脂合成、製造橡膠、冷卻磷酸、冷卻甲醛水、堿炭工業、電解製堿。 2,鋼鐵工業:冷卻淬火油,冷卻電鍍用液、冷卻減速器潤滑油、冷卻軋製機、拉絲機冷卻液。 3,冶金行業:鋁酸鹽母液的加熱和冷卻,冷卻鋁酸鈉,煉鋁軋機潤滑油冷卻。 4,機械製造業:各種淬火液冷卻,冷卻壓力機、工業母機潤滑油,加熱發動機用油。 5,食品工業:製鹽,乳品,醬油,醋的殺菌、冷卻,動植物油加熱、冷卻,啤酒生產中啤酒、麥芽汁的加熱冷卻,製糖,明膠濃縮,殺菌、冷卻,製造谷氨酸鈉。 6,紡織工業:各種廢液熱回收,沸騰磷化纖維的冷卻,冷卻粘膠液,醋酸和酸醋酐的冷卻,冷卻堿水溶液,粘膠絲的加熱和冷卻。 7,造紙工業:冷卻黑水,漂白用鹽、堿液的加熱、冷卻,玻璃紙廢液的熱回收,加熱蒸煮酸,冷卻氫氧化鈉水溶液,回收漂白張紙的廢液,排氣的凝縮,預熱濃縮紙漿似的廢液。 8,集中供暖:熱電廠廢熱區域供暖,加熱生活用水,鍋爐區域供暖。 9,油脂工業:加熱、冷卻合成洗滌劑,加熱鯨油,冷卻植物油,冷卻氫氧化鈉,冷卻甘油、乳化油。 10,電力工業:發電機軸泵冷卻,變壓器油冷卻。 11,船 舶:柴油機,中央冷卻器,卸套水冷卻器,活塞冷卻器,潤滑油冷卻器,預熱器,海水淡化系統(包括多級及單級)。 12,海水養殖育苗行業:配套鍋爐給育苗海水升溫已節約煤炭的使用,從而節能環保提高效率。 13,其 他:醫藥、石油、建陶、玻璃、水泥、地熱利用等。 |
產品參數說明 |
二、技術參數及性能 型號 | 組合麵積 | 管徑(mm) | 設計壓力(Mpa) | 工作壓力(Mpa) | 工作溫度(±℃) | 傳熱系數 | BR-0.06 | 0.5-3 | 32 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K | BR-0.12 | 3-12 | 38 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K | BR-0.20 | 6-25 | 51/80 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K | BR-0.30 | 10-30 | 51/100 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K | BR-0.45 | 20-50 | 159 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K | BR-0.8 | 25-200 | 219 | 1.6 | 0.6 | -10- +180 | 2000-6000W/m2.K |
|
產品結構 |

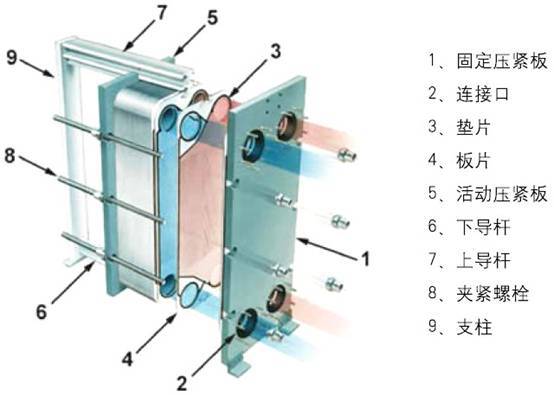

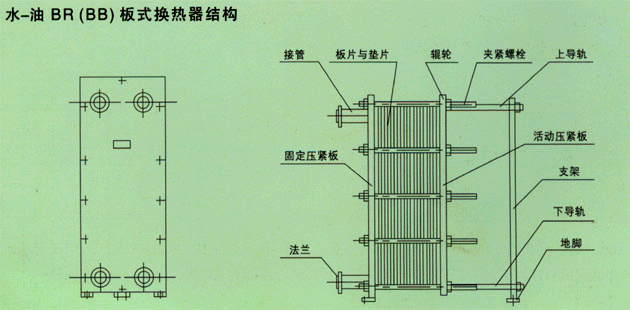

板式水加熱器根據板式類型不同主要分為:波紋板板式水加熱器,螺旋板板式水加熱器等。 在耗熱量相同的情況下,不同溫度的熱水所對應的用水量計算公式: qr——熱水用水量(L/人·d); tr——熱水溫度; tL——熱水溫度。 ⒈板式換熱器板片和板式換熱器密封墊片 ⒉固定壓緊板 ⒊活動壓緊板 ⒋夾緊螺栓 ⒌上導桿 ⒍下導桿 ⒎後立柱
![undefined](https://cbu01.alicdn.com/img/ibank/2014/671/855/1812558176_45412298.jpg?__r__=1415775973287)
![undefined](https://cbu01.alicdn.com/img/ibank/2014/028/645/1812546820_45412298.jpg?__r__=1415775973287)
|
板式換熱器主要分類 |
一般情況下,我們主要根據結構來區分板式換熱器,也就是根據外形來區分,可分為四大類:①可拆卸板式換熱器(又叫帶密封墊片的板式換熱器)、②焊接板式換熱器、③螺旋板式換熱器、④板卷式換熱器(又叫蜂窩式換熱器)。 其中,焊接板式換熱器又分為:半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。 經常用到的分類還有以下: 1>根據單位空間內的換熱麵積的多少,板式換熱器屬於緊湊式換熱器,主要是與管殼式換熱器進行比較,傳統的管殼式換熱器占地較大。 2>根據工藝用途,又有不同的叫法:板式加熱器、板式冷卻器、板式冷凝器、板式預熱器; 3>根據流程組合,分為單程板式換熱器和多程板式換熱器; 4>根據兩種介質的流動方向,分為順流(並流)板式換熱器、逆流板式換熱器、交叉流(橫流)板式換熱器,後兩者用的比較多; 5>按照流道的間隙大小,分為常規間隙板式換熱器和寬間隙板式換熱器; 6> 按照波紋,板式換熱器有更詳細的分別,不再累述,請參考:板式換熱器板片波紋形式。 7> 按照是否是成套產品,可分為單機板式換熱器、板式換熱器機組。 施工、安裝要點 ⒈ 換熱器不應有變形,緊固件不應有松動或其它機械損傷。 ⒉ 設備吊裝時,吊繩不得掛在接管、定位橫梁或板片上。 ⒊ 換熱器周圍預留足夠空間,以便於檢修。 ⒋ 冷熱介質進出口接管安裝,應按照出廠銘牌所規定方向連接。 ⒌ 連接換熱器的管道應進行清洗,防止砂石焊渣等雜物進入換熱器,造成堵塞。 ⒍ 換熱器應以最大工作壓力的1.5倍做水壓試驗,蒸汽部分應不低於蒸汽供汽壓力加0.3MPa;熱水部分應不低於0.4MPa。 |
聯系方式 |
操作與維護須知 | 1. 隔離設備系統,並將換熱器裡麵的水排放乾凈。 2. 采用高壓水清洗管道內存留的淤泥、藻類等雜質後,封閉系統。 3. 在隔離閥和交換器間裝上球閥(不小於1英寸=2.54厘米),進水和回水口都應安裝。 4. 接上輸送泵和連接導管,使清洗劑從換熱器的底部泵入,從頂部流出。 5. 開始向換熱器裡泵入所需要的清洗劑(比例可根據具體情況調整)。 6. 反復循環清洗到推薦的清洗時間。隨著循環的進展和沉積物的溶解,反應時產生的氣體也會增多,應隨時通過放氣閥將多餘的空氣排出。隨著空氣的排出,換熱器內的空間會增大,可加入適當的水,不要一開始就註入大量的水,可能會造成水的溢出。 7. 循環中要定時檢查清洗劑的有效性,可以使用PH 試紙測定。如果溶液保持在PH值2‐3時,那麼清洗劑仍然有效。如果清洗劑的PH 值達到5‐6時,需要再添加適量清洗劑。最終溶液的PH值在2‐3時保持30分鐘沒有明顯變化,證明達到瞭清洗效果。註意:清洗劑可以回收後重復使用,排放會造成浪費。 8. 達到清洗時間後,回收清洗溶液。並用清水反復沖洗交換器,直到沖洗乾凈至中性,用PH試紙測定PH值6~7。 9. 完成清洗後既可開機運行。也可以打壓試驗,看是否有泄漏現象。如果有泄漏,可以采用高分子復合材料進行修復保護,並且可以大大延長設備的使用壽命。 ⒑ 設備穩定後,記下當前的介質過流量、工作壓力、換熱效率等數據。 ⒒ 比較清洗前和清洗後數值的變化,就可以計算出該企業每個小時所節省的電費、煤費等生產費用及提高的工作效率,這正是企業采用技術應用的價值補償。 12.同樣的操作方法也可用於凝汽器、框架式的熱交換器清洗。 ⒔ 如企業需要設備進行鈍化預膜處理,可按以下流程進行操作:將鈍化預膜劑按推薦稀釋比泵入設備中(同時在循環槽內懸掛試片);按推薦時間循環、浸泡;檢測預膜效果(紅點法或藍點法);排放;水沖洗乾凈至中性(用PH試紙測定PH值6~7)。 ⒕ 鈍化預膜結束後,最好采用風機等通風設備將系統吹乾,可確保並提升鈍化預膜效果。 |
|
