KIC24/7回流焊爐連續監控設備KIC 24/7

(1)         KIC24/7系統是一套用於回流焊爐製程連續監控的設備,24為每天24小時﹐7為每星期7天﹐也即實現回流焊爐連續不間斷的製程監控.它有助於工程師製定生產中會影響產品質量和成本的決策。

(2)          KIC 24/7能自動生成SPC圖﹑計算產品的CPK,PWI等並自動為每一機種建立生產文件。當製程情況發生重大變化時﹐系統會提醒製程工程師。

(3)          KIC24/7自動地為所有關鍵性Spec製成圖表﹕如Max Rising Slope﹑Soaking Time﹑Peak Temperature﹑Reflow Time等﹐計算出各關鍵性Spec的PWI和Cpk﹐並在所有分別計算的Spec中選取最差的作為此產品的衡量指標.

(4)           KIC 24/7會為製程中的每塊PCB板測出一個仿真曲線(Virtual Profile)而不是像傳統的做法,周期性的測Profile進行檢測。可以在潛在缺陷發生前指出存在的問題,並對製程中的每個產品進行跟蹤,消除對爐溫曲線的模糊證實問題. KIC 24/7必須與SlimKIC2000配合使用。SlimKIC2000隻是測溫器。KIC 24/7隻認同SlimKIC所測的Profile.

KIC 24/7的優點就是省時﹑省力﹑省錢﹑簡單明瞭﹕

省時﹕是指同一機種隻需測一次Profile﹐得到baseline且出現VP﹐以後生產時﹐隻需選中該機種並點擊VP即可﹐KIC 24/7會自動以baseline為標準監控製程﹐省去每天一次甚至幾次測Profile的時間。

省力﹕是指節省每天測Profile的時間﹐也就相當於減少瞭工程師的工作內容﹐當製程存在有質量問題的產品時﹐通過Barcode可以快速準確地找到該產品。KIC 24/7提供的詳細製程信息﹐有助於快速準確地獲得各種製程報表。

省錢﹕是指可以把以前每天測Profile所消耗的虛功轉化為實實在在的生產效益﹐且可以減少以前測Profile時各種耗材的費用等﹐另外還可以減少修補費用及報廢產品。

簡單明瞭﹕是指KIC 24/7操作簡單﹐給出的製程信息豐富全麵﹑真實﹐使製程工程師及作業員可以瞭解當前製程的詳細情況。

KIC 24/7采用技朮:

   溫度探測技朮:溫度探測技朮是通過兩根Probes中的30個熱電偶實現的.兩根Probes安裝在回焊爐的兩邊軌道上,接近PCB板的位置.每根Probes中的15個熱電偶之間的間隔距離是根據每臺回焊爐的長度而單獨設置的.通過這兩根Probes. KIC 24/7可以連續地監控製程並及時發現回焊爐內的溫度和對流變化.

產品跟蹤技朮:精確跟蹤製程中的產品,跟蹤運行速度,使得KIC 24/7生成生產文件,並提供基於速度變化而產生的Profile變化的反饋.

仿真計算技朮:可靠的硬體,先進的技朮以及KIC的歷史模型資料使得KIC 24/7能夠為製程中的每一塊PCB板測出一個精確的仿真曲線(VP)

KIC 24/7硬件介紹

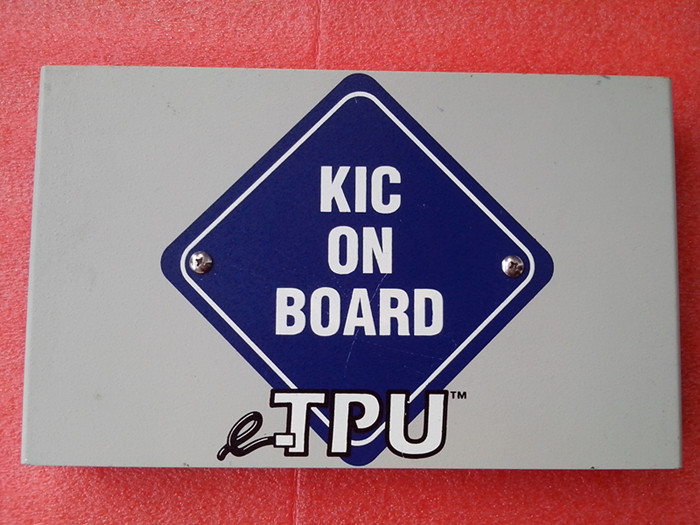

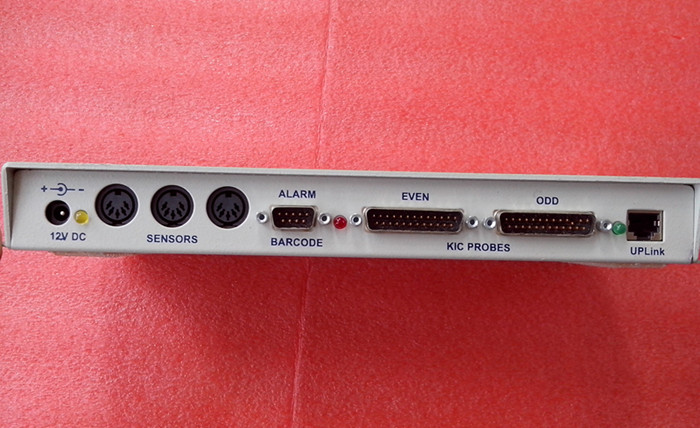

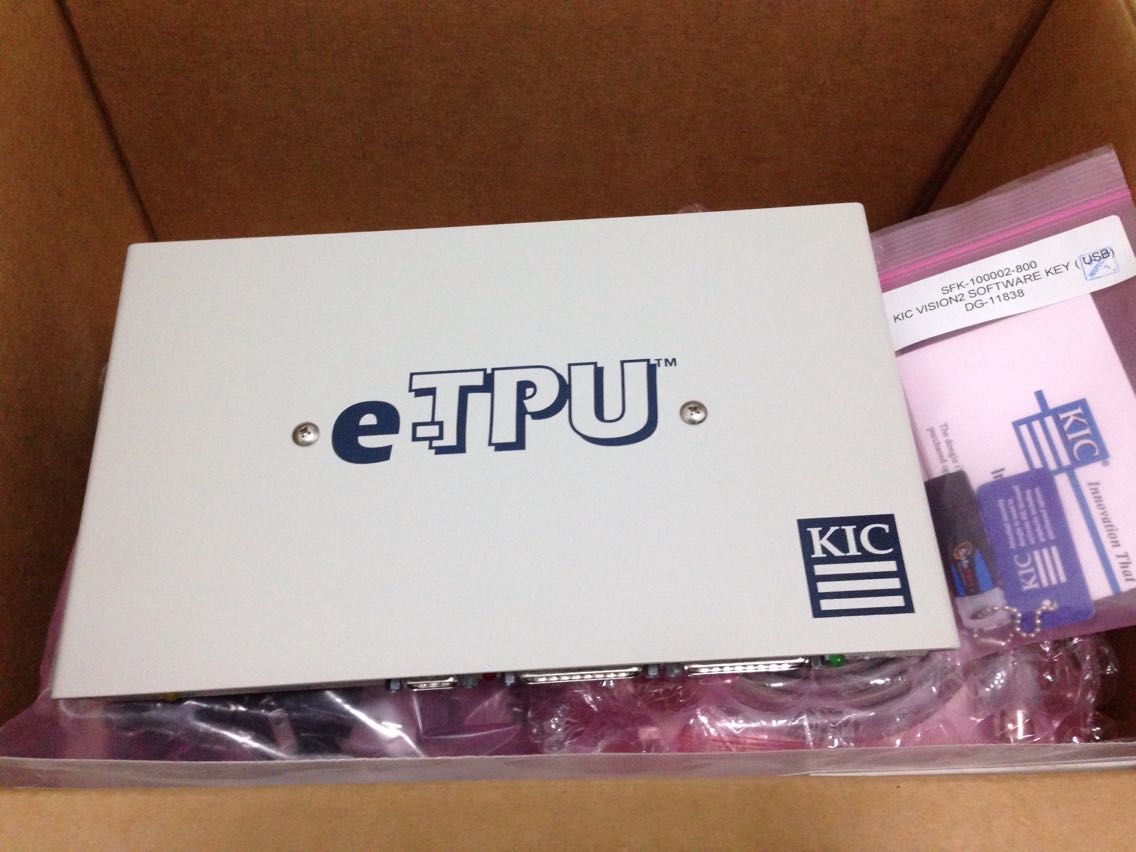

1.                   TPU---Thermocouple Processing Unit,它是所有子系統連接中樞﹐接收處理Board Sensor, Encoder和Probes的所有數據﹐並傳輸給PC﹐它相當於一臺計算機的主機.在它前麵的麵板上有7連介面,用於把KIC 24/7的其它設備連接到TPU上並且和計算機的主機相連.

·1 Traveler port - 15 pin male (Not Used with 24/7﹐校準用)

·2 KICprobe ports - 25 pin male. Odd, Even.(連接KIC Probes)

·
