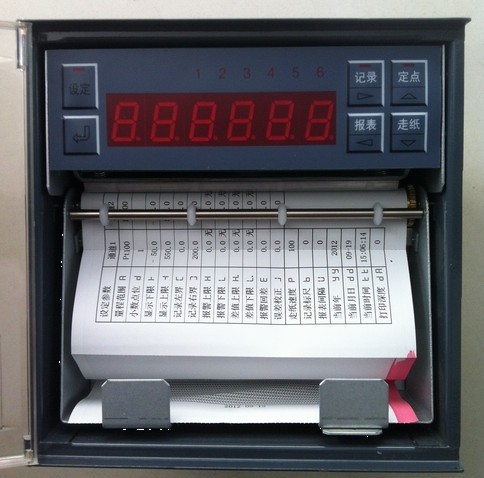

XKR-1000型有紙記錄機以獨特的熱打印記錄方式和先進的微處理器控製技術，實現瞭無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。有紙記錄機可連續記錄和數字打印。
   XKR-1000型有紙記錄機的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。有紙記錄機可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，並對所設參數加以保護。有紙記錄機被廣泛應用於醫藥、石油、化工、冶金、電力等行業及科研單位。






主要性能及技術指標
1．輸入通道 單點 雙點 三點 四點 五點 六點 八點
每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: 輸入通道之間相互隔離，無乾擾。
3．顯示功能: 測量值的定點或巡回顯示
設定參數顯示[在設定狀態下]
報警提示符及提示燈
時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: 采用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
在100mm范圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時打印標尺刻度及每個通道標記
每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: 由鍵盤設定當前日期和時間
即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。





表一

概述
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
提供六組繼電器接點輸出，由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定，繼電器動作時有指示燈提示
繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊介面
【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大於10MW 〖註：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大於30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．開孔尺寸: 138+1 ´ 138+1 mm
