三、操作部分:

便捷的操作理想由此變為現實，“免售後就從這裡開始”

 “免售後”1、：便捷的上位機軟件二步即可完成全部打印功能：

1、打開機表數據包文件經系統排版後的曲線即如圖所示

2、點擊如上圖所示第二步即可打印如下圖：

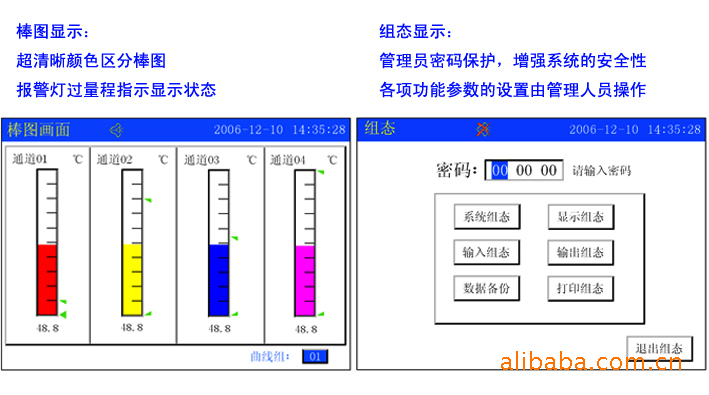

“免售後”2：便捷的下位機操作，僅需二個操作即可完成：

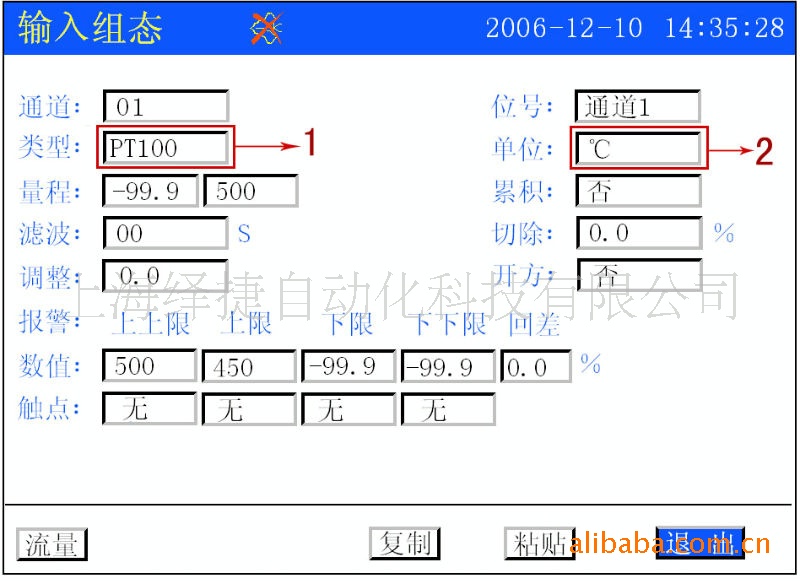

1、調整信號類型至您所需信號類型；

2、調整單位至您所需單位

1、功能同樣強大，操作更為便捷

2、結合科技與經驗，優化再優化免“售後”由此開始

3、便捷的上下位機操作僅需二步即可完成，操作使用業內最為便捷

l      主要技術指標

n       基本誤差

±0.2%F.S,全隔離單模塊1-16路萬能輸入，隔離阻抗：20MΩ @ 500V

n       輸入部分

輸入規格：

n       輸出規格：

電流：4～20mA，負載能力750Ω（最大）

通訊：RS232/485通訊介面

波特率：1200、9600、19200、38400、57600可選

打印：RS-232C直接連接串行微型打印機

報警：最多12個繼電器接點，觸點負載3A@230VAC/1A@30VDC

n       精度

實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；

追憶精度：±0.2% F.S.；共模抑製比：>120dB；

串模抑製比：>50dB      註：熱電偶應去掉冷端誤差。

n       記錄間隔

1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒。

n       記錄容量

64/128/192/248MB（FLASH容量可選擇）。

n       數據轉存和備份

256M～2G優盤可選。

n       記錄時間

通道記錄時間的長短與FLASH存儲器容量、輸入點數及該通道的記錄間隔有關，計算公式如下：

例：現有一臺增強型機表，隻配置瞭1個通道，該通道設置記錄間隔為60秒，機表的Flash容量為128MB,根據這些條件和上麵的公式可計算出通道的記錄時間：

n       供電

新型開關電源，85～265VAC，45～65HZ，功耗≤35W

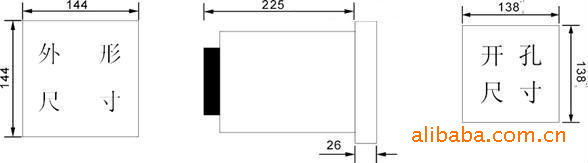

n       尺寸

外型尺寸：144×144×220mm

開孔尺寸：138×138mm±1mm

n       保存條件

溫度：-20～60℃，避免日光直曬

濕度：<85%RH（無凝結）

n       工作條件

溫度：0～45℃

濕度：10%～85%RH（無凝結）

n       配件另售

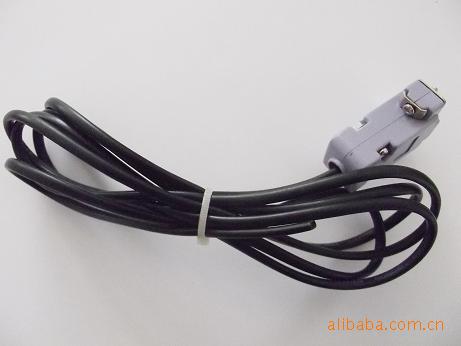

記錄機配件：

n       接線示意圖

   如下圖所示：

1. 報警接線端為K1~K12
2. 熱點偶接線為BD端，其中B接正端，D接負端
3. 電壓接線為BD端，其中B接正端，D接負端
4. 電流接線為CD端，其中C接正端，D接負端
5. 熱電阻接線為BCD端，其中BC短路為一端，D接另一端
6. 需24V供電的二線製變送器接線為AC端，其中A端接24V電源，C接信號端
7. 需24V供電的三線製變送器接線為ACD端，其中A端接24V電源，C接信號端，D接負端
8. 註：使用24VDC時，嚴禁AB、AC、AD短路等接線方式
