洗衣房液體分配器控製系統
一拖四洗衣房分配器
產品介紹
1 概述
洗衣房分配器用於洗衣行業各種洗滌液（添加劑、化學藥劑等）自動加料，劑量控製。通常與各種工業洗衣機配合使用，廣泛應用於酒店、洗衣工廠等場所。
2 主要特征
u 中文【英文】LCD顯示。
u 超大容量內置20個【自定義】洗滌程序（白毛巾、顏色毛巾、白床單、顏色床單、白臺佈、顏色臺佈、廚衣、深、淺製服、新佈草、毛巾、床單回洗、窗簾、床罩、自選等共20個程序）。
u 可根據程序選擇器發送過來的洗滌程序信號選擇相應的洗滌程序。
u 可按容量自動標定泵運行時間。
u 提供4臺設備每個設備8個接收輸入信號和1個程序選擇信號，控製8個泵8種洗滌劑，滿足多種場合需要。
u 缺水報警、增壓泵控製等附加功能。
u 靈活配置泵所加的洗滌劑。
3 控製麵板說明
3.1 人機交互
開機畫面
一拖四洗衣房液體分配器控製系統采用7英寸高清觸摸屏，全觸控操作，方便快捷，符合人機工程。

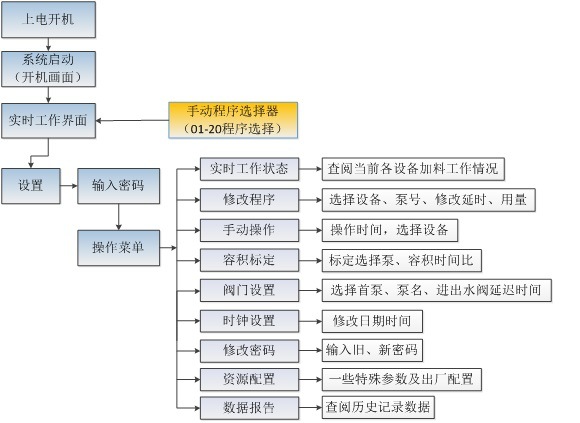

3.2 操作菜單簡介表
4 安裝（略）
參見《一拖四洗衣房液體分配器系統集成方案》。

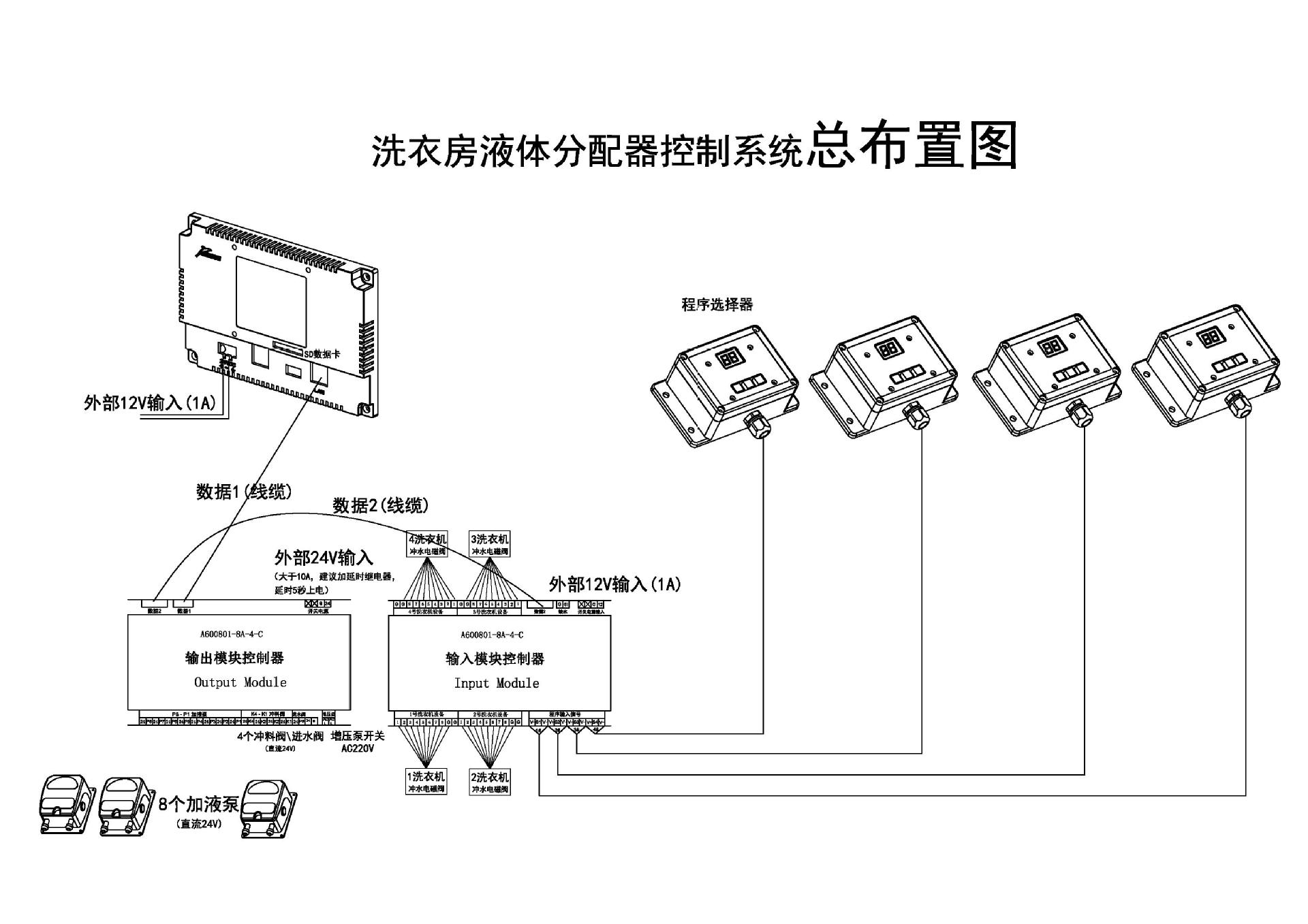

5 電氣連接（略）
參見《一拖四洗衣房液體分配器系統總佈置圖》。
6 開機

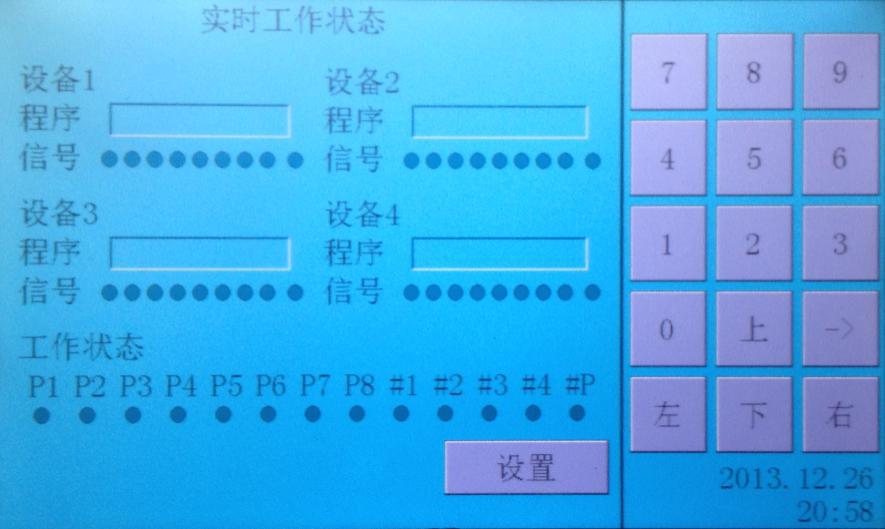

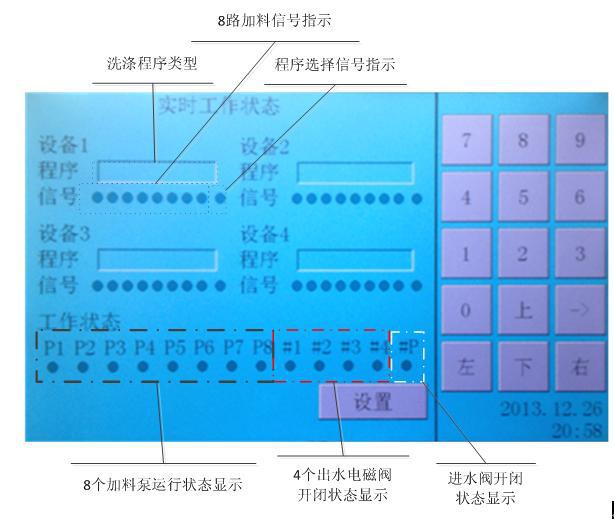

上電後聽到一聲鳴叫後進入開機畫面，停留1~3秒後進入如下畫面。
其中右下角顯示當前日期和時間，程序欄顯示目前正在使用的洗滌程序。信號工作狀態表示輸入輸出信號狀態，其中指示燈灰色代表無信號輸入或者輸出，指示燈綠色亮起代表輸入以及輸出（泵/閥）運行信號（外部程序選擇使用#P代表顯示進水電磁閥，P1-P8代表8個泵，#1-#4代表4個沖料閥門）。
當確認這些信息沒有異常後你就可以進行下麵的操作以及設置工作。
7 洗滌程序選擇

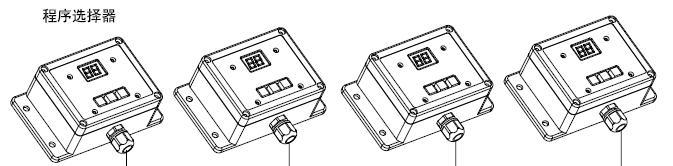

程序選擇器安裝在洗衣機附近，按鍵輸入第1-4臺洗衣機程序選擇器可以同時點亮相應工作程序，按左右鍵可以選擇程序，並按SET鍵確認程序。
①號 ②號 ③號 ④號
上電後程序選擇器會輸出默認程序信號（上次關機前的洗滌類型程序編號），顯示屏控製器會接收到程序選擇器信號，並調用該洗滌類型配方等待加料信號。如在洗滌過程中不更改洗滌內容，則不需要操作程序選擇器。
8 設置操作
這裡可以選擇系統的各種功能。
點擊“設置”按鈕，進入密碼界麵，輸入密碼（出廠設置默認密碼為“0”，密碼為1~6位數字構成），確認密碼無誤後進入設置菜單。
8.1 設置菜單

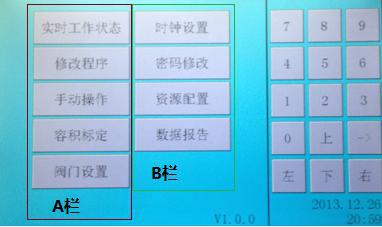

設置功能包括實時工作狀態，修改用量（修改程序），手動操作，容積標定，閥門設置，時鐘設置，密碼修改，資源配置，數據報告等，如下圖所示。
其中“A欄”為配方和控製功能菜單，“B欄”為參數配置和數據報告功能菜單，根據需要選擇相應功能進行操作和設置。
8.2 實時工作狀態
點擊“實時工作狀態”即進入洗衣房分配器的主顯示控製界麵。

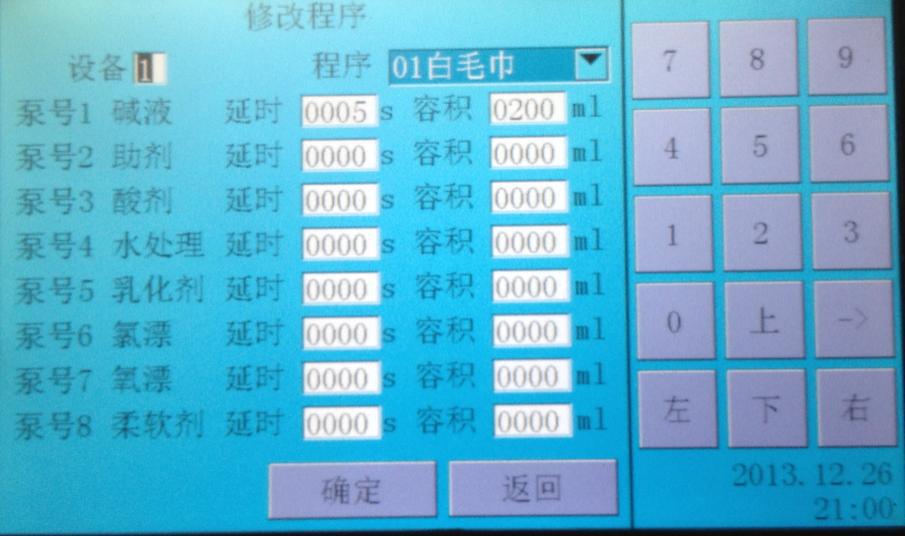

8.3 修改用量（修改程序）
點擊“修改用量”即進入洗衣房分配器的各種藥劑的用量及延時修改與設置。
使用前需按照實際使用的參數進行設置。
其中：
u 程序：修改目前的洗滌程序編號以及名稱（20種洗滌程序類型，依次為01***；02***，……，20***）
u 泵號：修改目前加液泵的所加液種類（抽料泵類型分為8種）
u 延時：接收信號到泵工作所需要等待的時間（單位：秒）
u 容量：加註洗滌劑的用量（單位：毫升）
註意事項：“修改程序”中，每個泵的延時主要是為瞭使同時加料的幾個泵錯開運行，減少大電流沖擊引起的泵轉動不穩定。

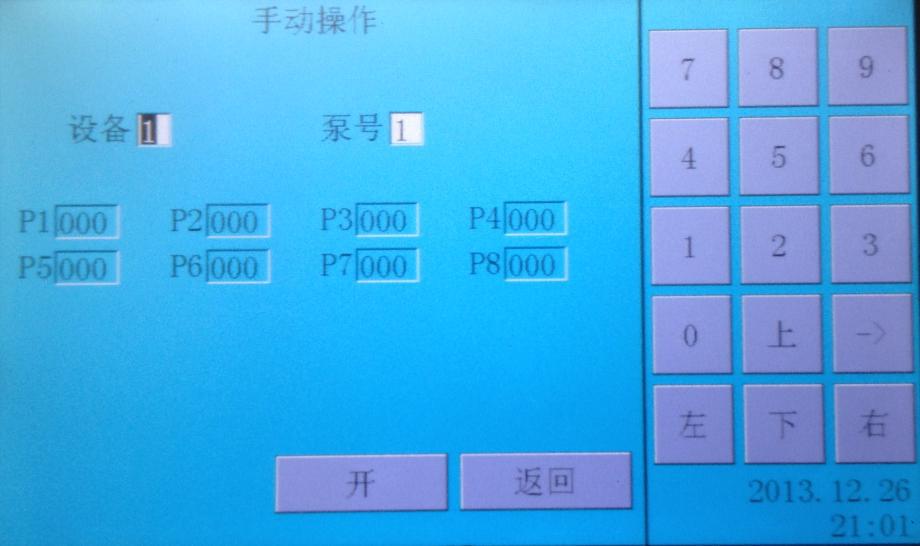

8.4 手動操作
點擊“手動操作”即進入洗衣房分配器的手動控製操作流程。
當需要臨時加入洗滌劑或者調試設備時可以使用該功能。輸入設備號和泵號，單擊“開”按鈕，即刻啟動該泵並計時，單擊“關”按鈕便停止該泵並停止計時。
★註意：手動操作加入的洗滌劑不進入統計報表。

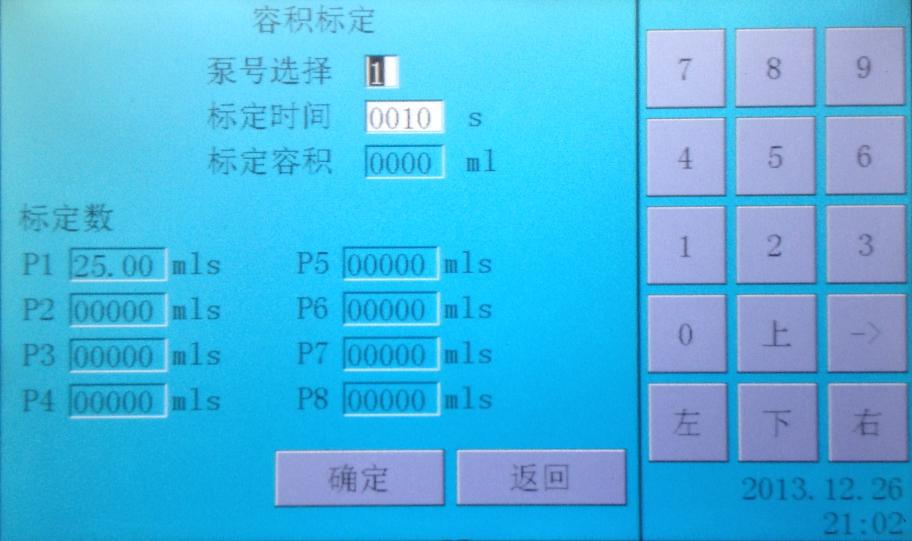

8.5 容積標定
點擊“容積標定”即進入洗衣房分配器的每個泵加藥劑速度mL/S的標定。
當設備第一次使用或者更換泵管，以及換不同洗滌劑後都需要對該容量進行標定，以取得精準的洗滌劑加入量。標定方法：一定時間內該泵添加的藥劑量來計算該泵容量。
操作步驟，選取泵號→設置標定時間（默認為10秒）→確定並開始標定→輸入標定容積（量杯的藥劑量）。
其中：
l 泵號：目前正在標定的加液泵編號
l 選擇時間：泵工作時間
l 標定容積：當泵工作完成後加入的洗滌劑量（需用量杯核定）
l 標定數：上麵步驟完成後自動計算出的每秒加入量（標定值）

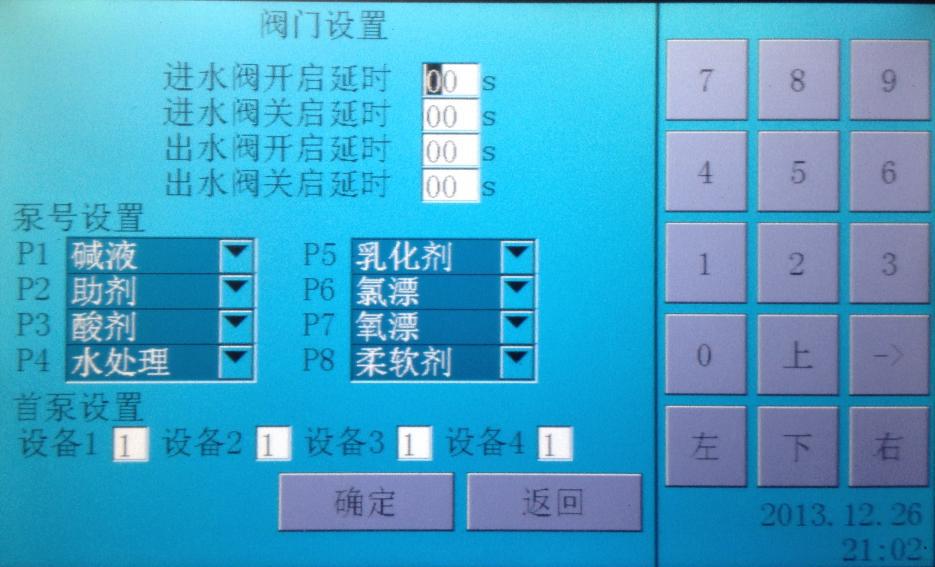

8.6 閥門設置
點擊“閥門設置”即進入洗衣房分配器的閥門設置操作流程。
- A. 閥門設置：
分別設置進水閥和出水閥的開啟/關閉延時時間（秒）。
- B. 泵名修改：
加液泵的名稱，通過修改可以靈活的配置所加的洗滌液。
- C. 首泵設置：
為統計車數（以及每車各種洗滌業的用量）需要，當該泵運行完畢後，即表明該車運行完成，進入統計報表。

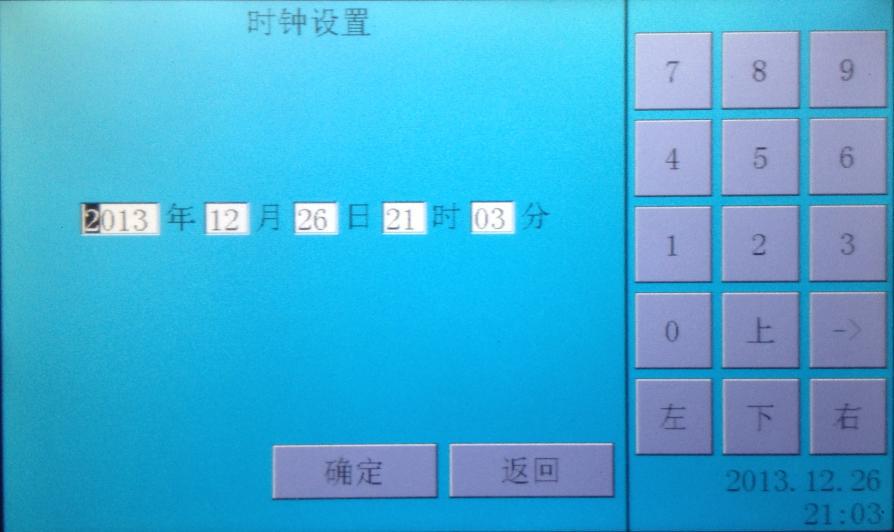

8.7 時鐘設置
點擊“時鐘設置”即進入洗衣房分配器的時鐘設置操作流程。
設置當前時間（年/月/日/時/分），這些數據關系到統計報表的準確性，當顯示時間和實際誤差比較大時需要進行該操作（一般情況下2-3月左右需要對時間進行校準）。
本系統的時間依靠電池進行工作，固停電並不影響時間的運行，當長時間不上電時重新上電可能需要進行時間的修改（同時可能需要更換電池，一般間斷工作的情況下電池的壽命大約為2年左右）。

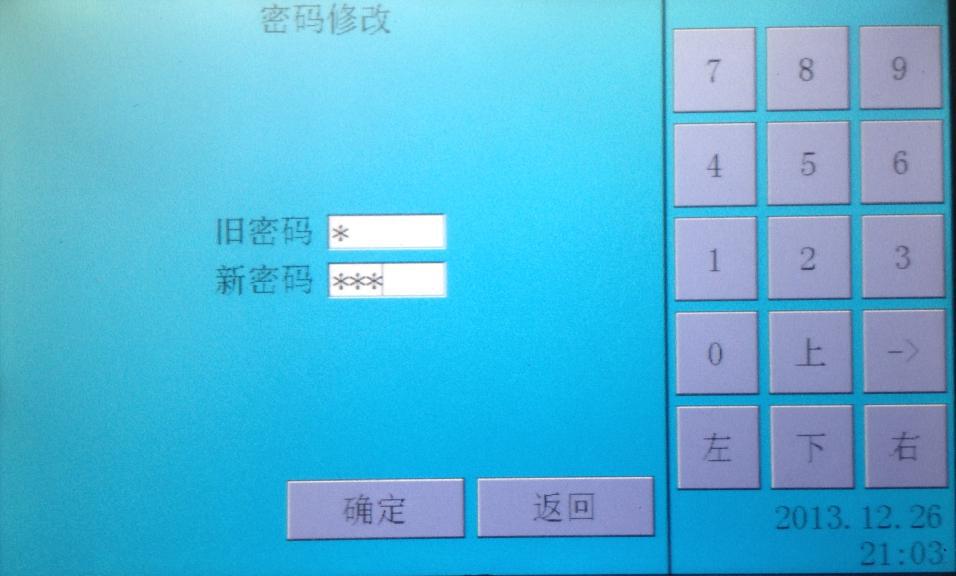

8.8 修改密碼
點擊“修改密碼”即進入洗衣房分配器的修改密碼操作流程。
舊密碼與新密碼均為1 – 6位數字，按確認後密碼修改成功。

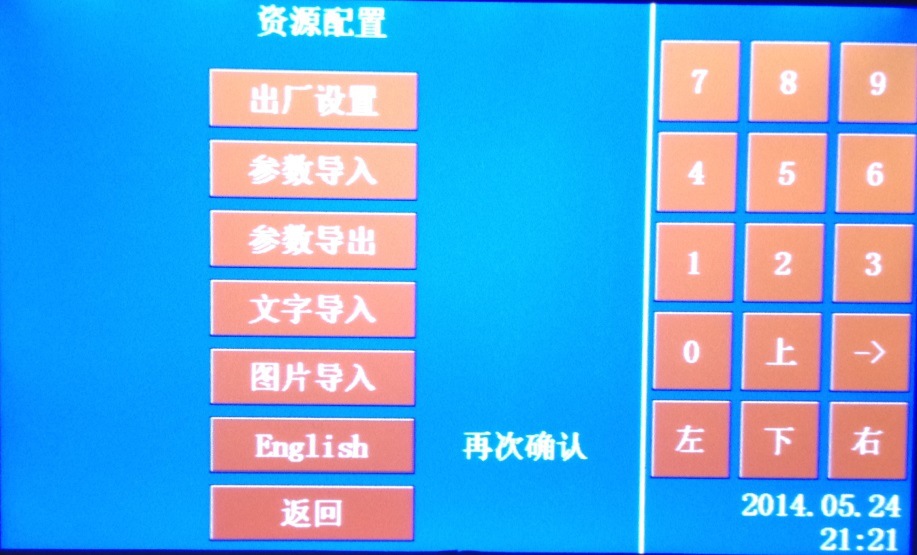

8.9 資源配置
點擊“資源配置”即進入洗衣房分配器的資源配置操作流程。
資源配置功能得慎用，需要在廠傢的指導下進行操作。其中客戶可以使用的包括出廠設置、參數導入、參數導出；文字導入和圖片導入為廠傢人員使用。
2 出廠設置：
當有參數被他人惡意更改或者有必要回復出場設置要求時執行該功能。
2 參數導入：
當用電腦數據分析/配置軟件生成相應的配置文件需要導入該設備時，先將電腦的配置數據文件拷貝到SD卡相應的目錄文件下，然後將該SD卡插到顯示控製屏後麵的SD卡槽處。
2 參數導出：
將存儲到顯示控製屏內部的數據導出到SD存儲卡，以便拷貝到電腦的配置數據分析軟件進行分析和查閱。
2 文字導入：此功能為廠方設置，使用者請勿使用該功能。
2 圖片導入：此功能為廠方設置，使用者請勿使用該功能。
2 English: 中英文切換，將此控製器的所有文字切換到英文，確認後斷電重啟，即可切換到英文菜單和界麵。

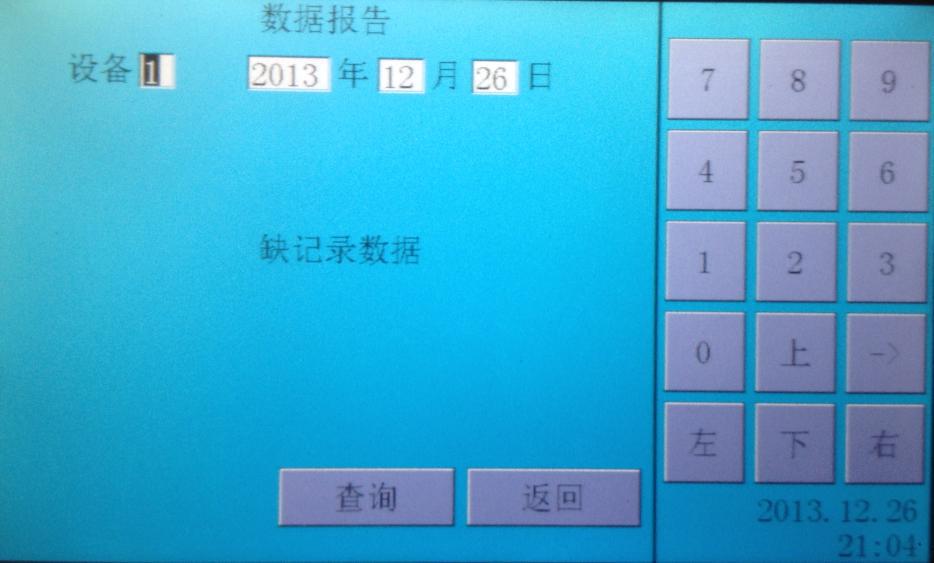

8.10 數據報告
點擊“數據報告”即進入洗衣房分配器的數據報告操作流程。
輸入設備號和需要查閱的歷史日期（年/月/日），點擊“查詢”即可以看到該設備在查詢當日的洗滌物料品種和車數。
9 分配器與洗衣機電氣接線圖
打開洗衣房分配器控製箱，安裝如下接線圖連接分配器與洗衣機之間的信號線纜。

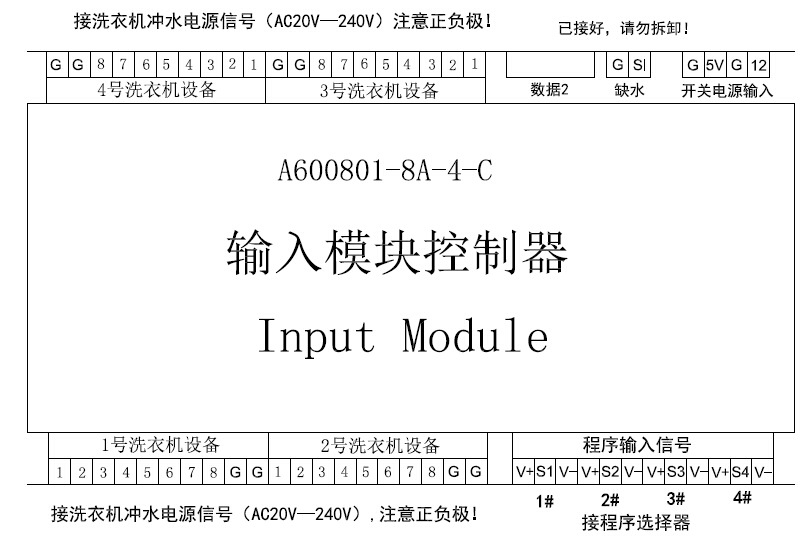

附錄一（輸入模塊接線示意圖）

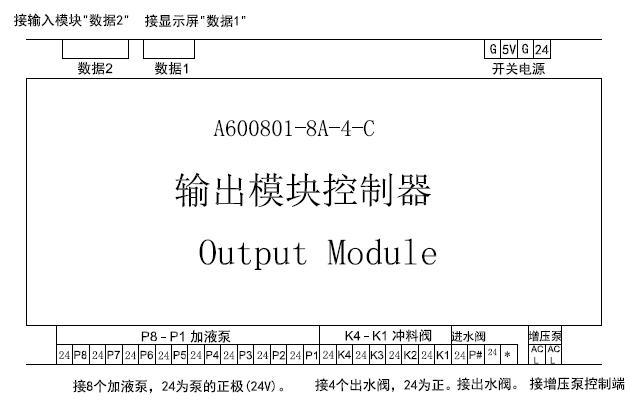

附錄二（輸出模塊接線示意圖）
